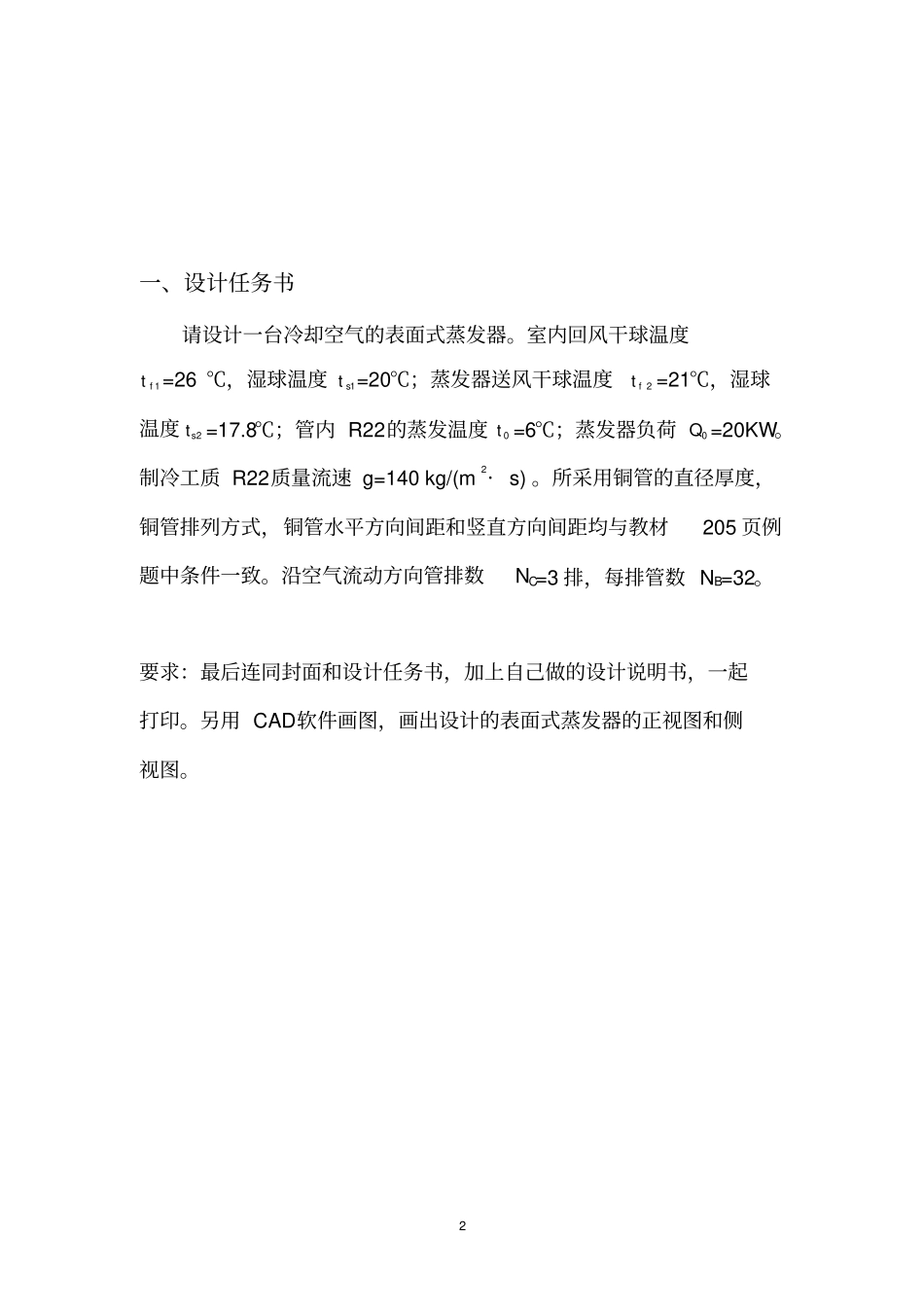

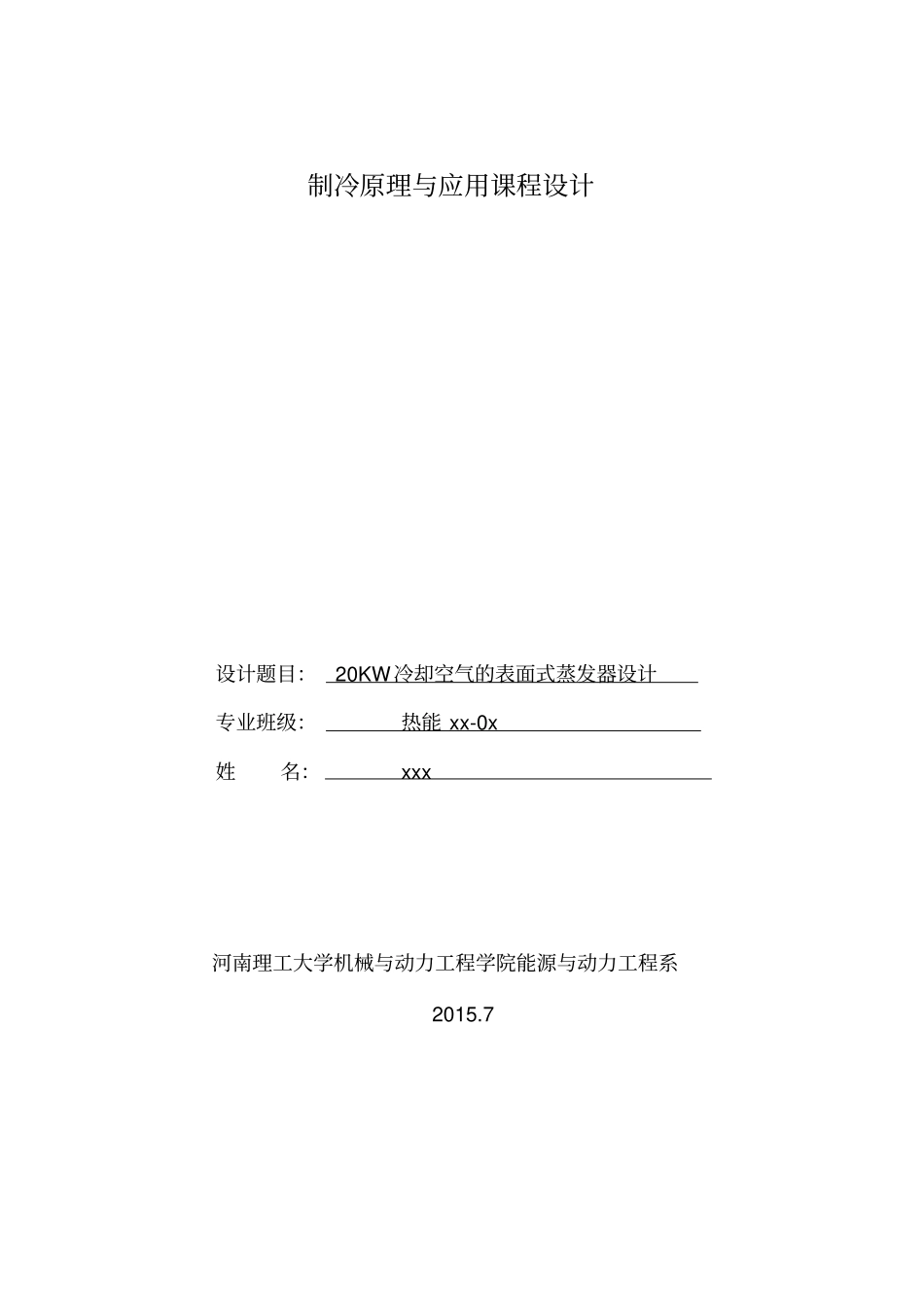

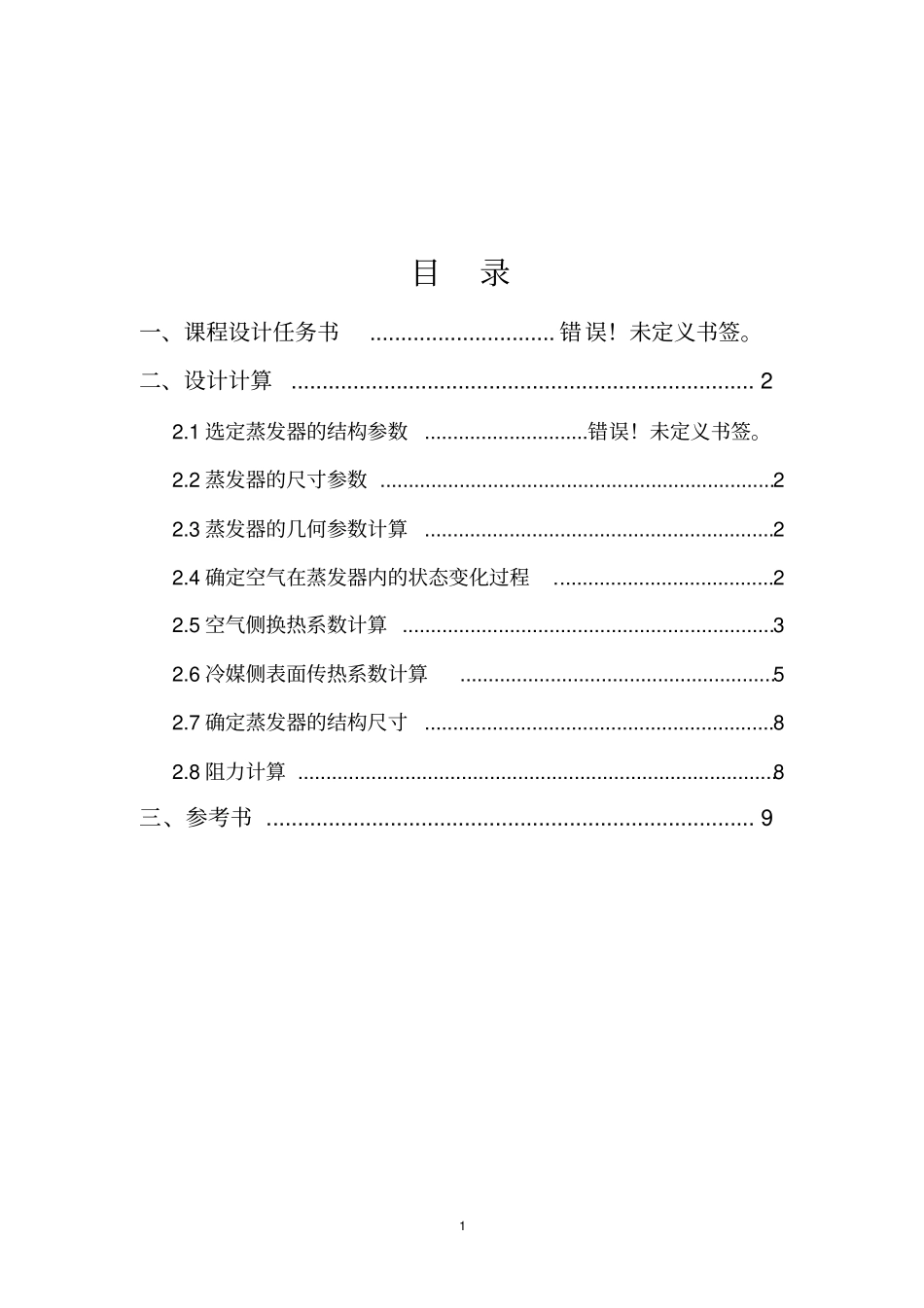

制冷原理与应用课程设计设计题目：20KW冷却空气的表面式蒸发器设计专业班级：热能 xx-0x 姓名：xxx 河南理工大学机械与动力工程学院能源与动力工程系2015.7 1 目录一、课程设计任务书 .............................. 错误！未定义书签。二、设计计算........................................................................... 22.1 选定蒸发器的结构参数............................. 错误！未定义书签。2.2 蒸发器的尺寸参数 ...................................................................... 22.3 蒸发器的几何参数计算.............................................................. 22.4 确定空气在蒸发器内的状态变化过程....................................... 22.5 空气侧换热系数计算 .................................................................. 32.6 冷媒侧表面传热系数计算 ........................................................ 52.7 确定蒸发器的结构尺寸.............................................................. 82.8 阻力计算 ..................................................................................... 8三、参考书 ............................................................................... 9 2 一、设计任务书请设计一台冷却空气的表面式蒸发器。室内回风干球温度1ft=26 ℃，湿球温度1st =20℃；蒸发器送风干球温度2ft=21℃，湿球温度2st =17.8℃；管内 R22的蒸发温度0t =6℃；蒸发器负荷0Q =20KW。制冷工质 R22质量流速 g=140 kg/(m2· s) 。所采用铜管的直径厚度，铜管排列方式，铜管水平方向间距和竖直方向间距均与教材205 页例题中条件一致。沿空气流动方向管排数NC=3 排，每排管数 NB=32。要求：最后连同封面和设计任务书，加上自己做的设计说明书，一起打印。另用 CAD软件画图，画出设计的表面式蒸发器的正视图和侧视图。3 二、设计计算（1）选定蒸发器的结构参数：纯铜光管外径mm52.9d 0,钢管厚度mmt35.0；翅片选用铝套片，厚度mmf115.0，翅片间距mmSf8.1；铜管排列方式为正三角形叉排；翅片形式为开窗， 翅片用亲水膜处理； 铜管水平方向间距mm25.4S1，铜管竖直方向间距22mmS2。（2）蒸发器的尺寸参数：沿流动方向管排数3N c排，每排管数 NB=32。（3）蒸发器的几何参数计算：翅片为平直套片，套...
