剪切旋边机说明书VIP免费

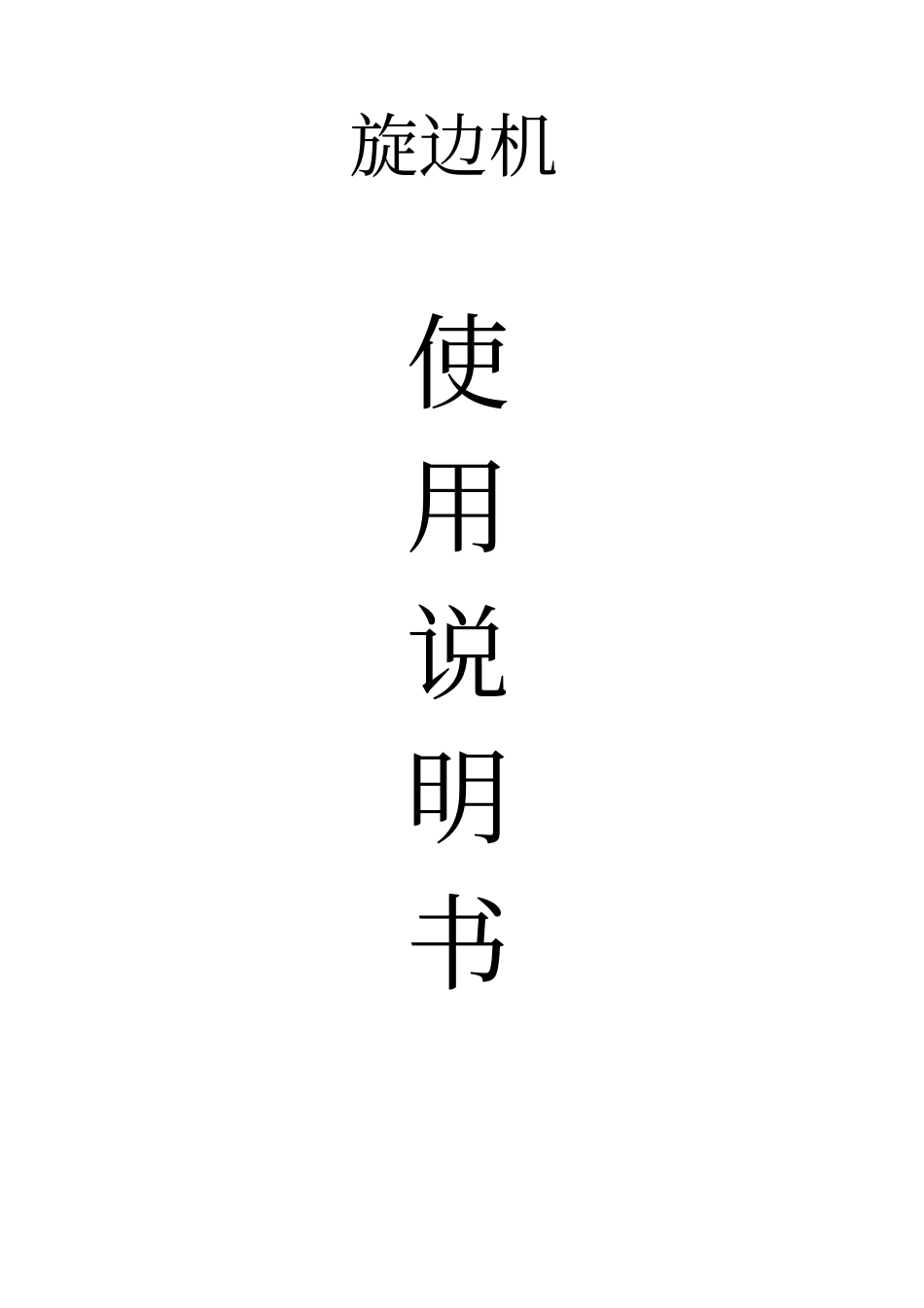

剪切旋边机说明书_第1页
1/23
剪切旋边机说明书_第2页
2/23
剪切旋边机说明书_第3页
3/23

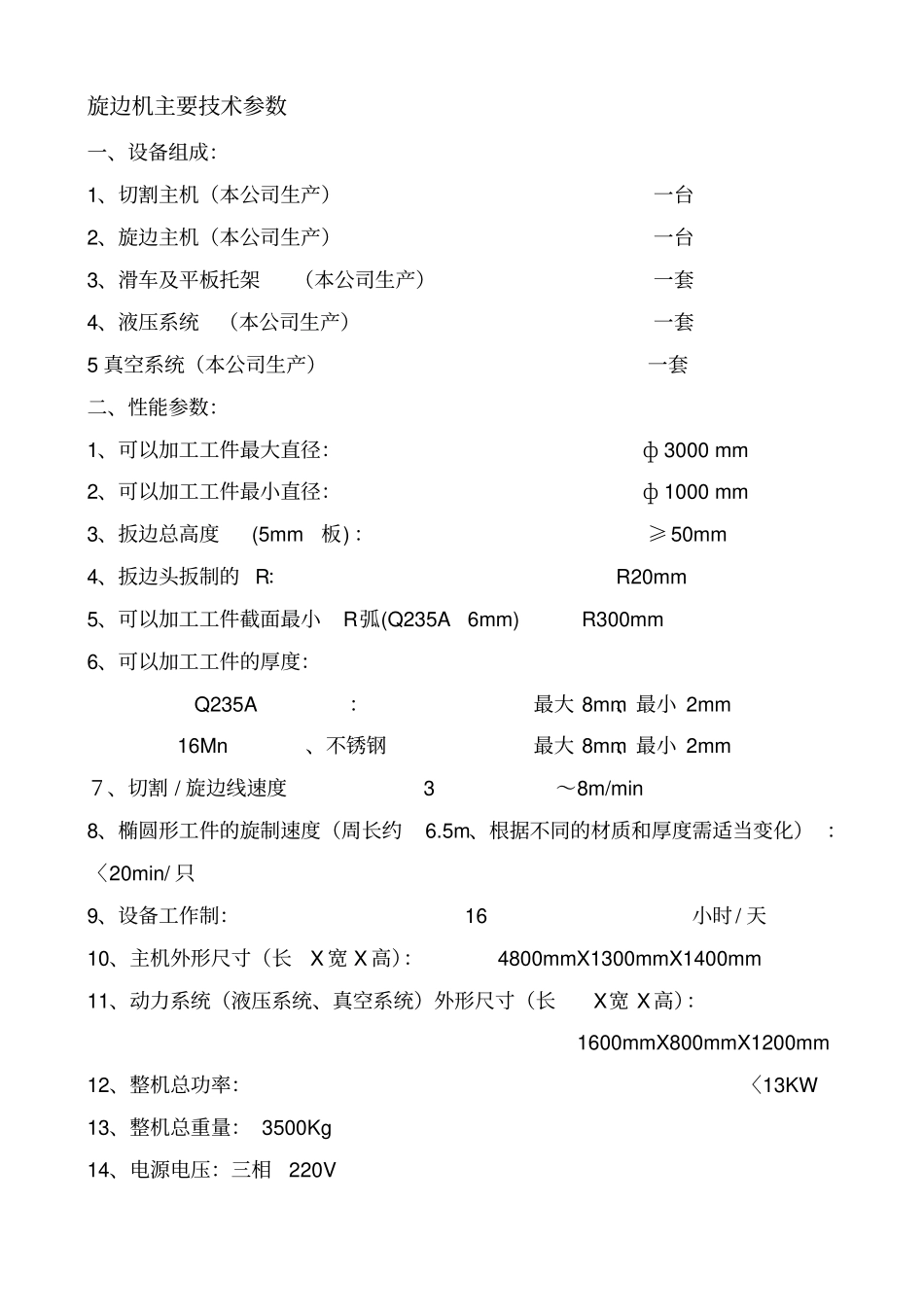

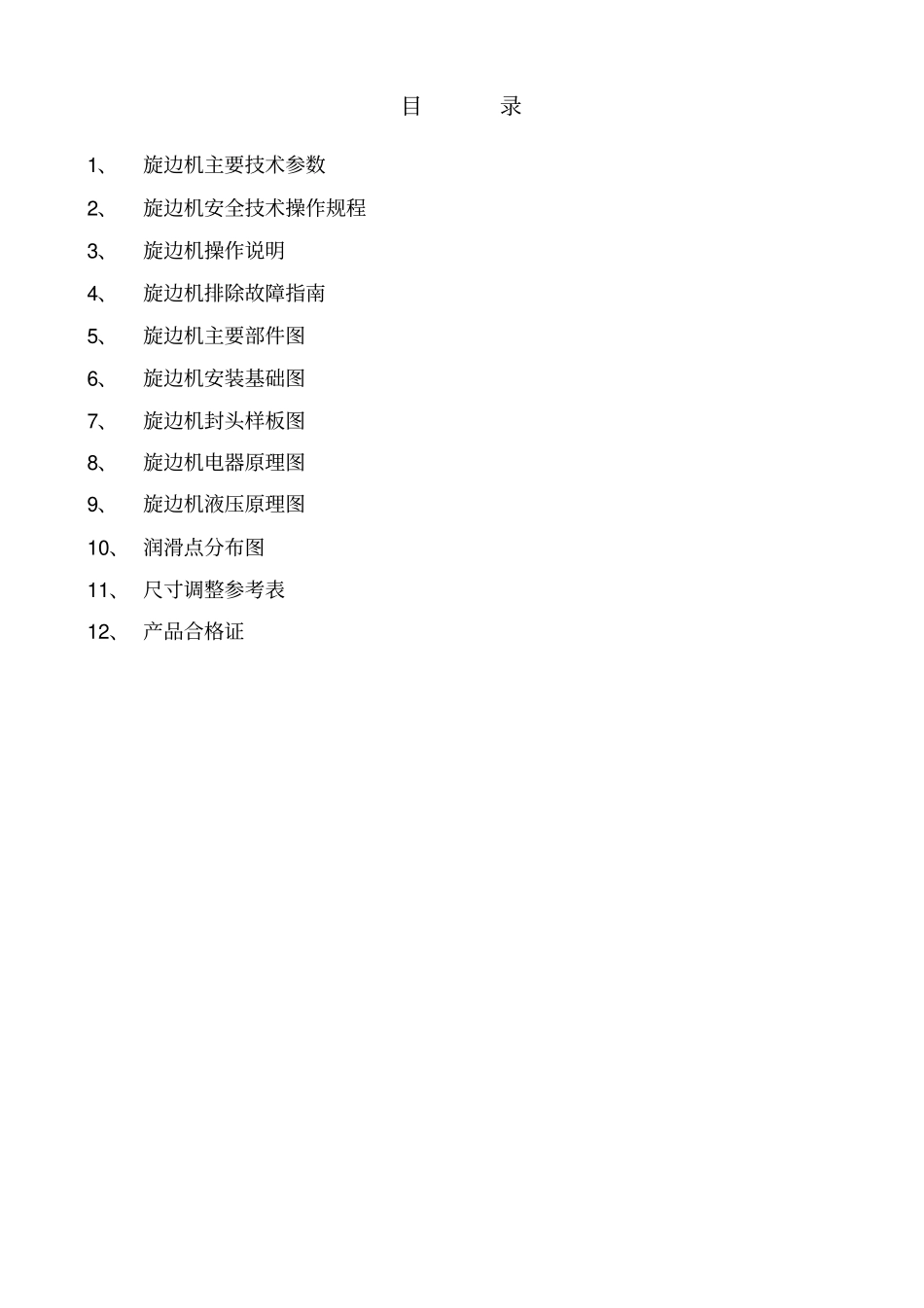

旋边机使用说明书目录1、旋边机主要技术参数2、旋边机安全技术操作规程3、旋边机操作说明4、旋边机排除故障指南5、旋边机主要部件图6、旋边机安装基础图7、旋边机封头样板图8、旋边机电器原理图9、旋边机液压原理图10、 润滑点分布图11、 尺寸调整参考表12、 产品合格证旋边机主要技术参数一、设备组成:1、切割主机(本公司生产)一台2、旋边主机(本公司生产)一台3、滑车及平板托架(本公司生产)一套4、液压系统(本公司生产)一套5 真空系统(本公司生产)一套二、性能参数:1、可以加工工件最大直径:ф 3000 mm 2、可以加工工件最小直径:ф 1000 mm 3、扳边总高度 (5mm板) :≥50mm 4、扳边头扳制的 R: R20mm 5、可以加工工件截面最小R弧(Q235A 6mm) R300mm 6、可以加工工件的厚度: Q235A:最大 8mm、最小 2mm 16Mn、不锈钢最大 8mm、最小 2mm 7、切割 / 旋边线速度 3~8m/min 8、椭圆形工件的旋制速度(周长约6.5m、根据不同的材质和厚度需适当变化) :〈20min/ 只9、设备工作制: 16小时/ 天10、主机外形尺寸(长X 宽 X 高): 4800mmX1300mmX1400mm 11、动力系统(液压系统、真空系统)外形尺寸(长X宽 X高):1600mmX800mmX1200mm 12、整机总功率:〈13KW 13、整机总重量: 3500Kg 14、电源电压:三相220V 旋边机安全技术操作规程1、请务必遵守本说明书规定的注意事项,否则可能发生事故。操作人员必须经过培训并仔细阅读使用说明书及其它资料,确保操作过程的正确性。2、输入电源的设计施工、 安装场地的选择、 高压气体的使用等, 请按照相关标准和规定执行。3、设备基础按提供的基础图浇注基础。4、使用前先对润滑系统进行检查, 保证每两星期对所有说明书规定的轴承等润滑点进行润滑,润滑油脂为高压轴承润滑油脂;对切割旋边环节的导槽、中间滑轨的顶、底、侧面需要涂加稀油,并且每星期清洁一次后重新涂加稀油,同时保证所有的连接件润滑良好。5、使用前给液压站油箱加油至游标尺位置,液压油为46 号抗磨液压油。液压油温度不能太高,不能超过摄氏 75 度,否则需采取冷却措施。液压系统的压力和流量在出厂前设置好,请勿轻易改动。6、本机器的旋边过程采取的是液压仿形随动跟踪系统,由液压泵、油马达、油缸、换向阀、以及 机械随动件等构成。设备运行时机头在摆动、工件在旋转,以防止设备运行中发生人身和设备事故,机器周围不允许有杂物,所有安全装置都应正确安装...
