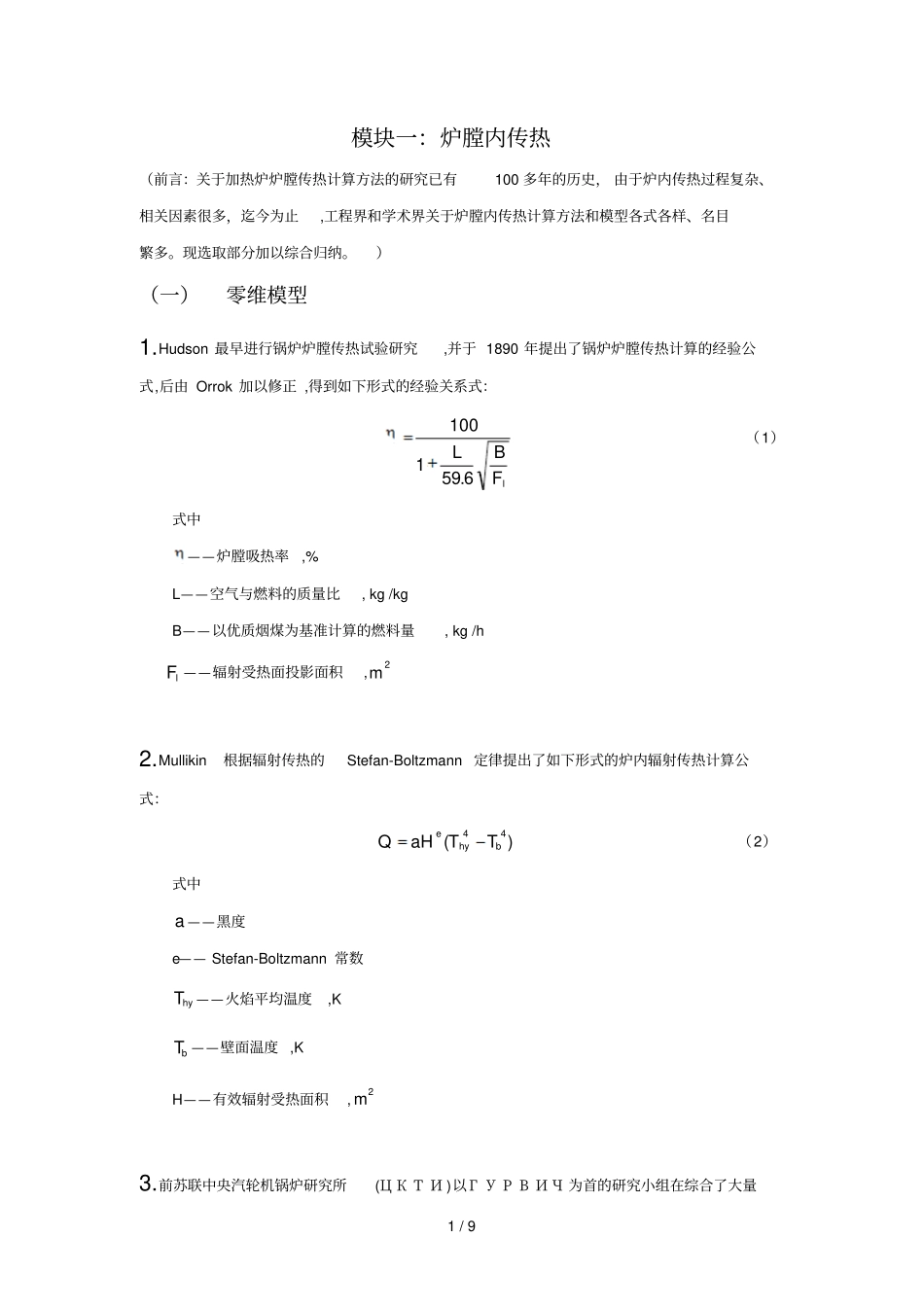

1 / 9 模块一：炉膛内传热（前言：关于加热炉炉膛传热计算方法的研究已有100 多年的历史， 由于炉内传热过程复杂、相关因素很多，迄今为止,工程界和学术界关于炉膛内传热计算方法和模型各式各样、名目繁多。现选取部分加以综合归纳。）（一）零维模型1.Hudson 最早进行锅炉炉膛传热试验研究,并于 1890 年提出了锅炉炉膛传热计算的经验公式,后由 Orrok 加以修正 ,得到如下形式的经验关系式：lFBL6.591100（1）式中——炉膛吸热率,% L——空气与燃料的质量比, kg /kg B——以优质烟煤为基准计算的燃料量, kg /h lF ——辐射受热面投影面积,2m2.Mullikin根据辐射传热的Stefan-Boltzmann 定律提出了如下形式的炉内辐射传热计算公式：)(44bhyeTTaHQ（2）式中a ——黑度e—— Stefan-Boltzmann 常数hyT——火焰平均温度,K bT ——壁面温度 ,K H——有效辐射受热面积,2m3.前苏联中央汽轮机锅炉研究所(Ц К Т И )以Г У Р В И Ч 为首的研究小组在综合了大量2 / 9 的试验数据的基础上,提出了锅炉炉膛传热计算的半经验方法,称为 Ц К Т И 法。由于此方法当时在实际计算中有较高的准确性,于 1957 年和 1973 年 2 次写入前苏联锅炉机组热力计算标准方法中。按Ц К Т И 方法 ,锅炉炉膛辐射传热方程式为: 4hllelJTFaQ（3）式中la ——黑度hT ——火焰平均温度,K lF ——炉膛辐射传热面积,2mJ——热有效系数假定火焰平均温度hT 与理论燃烧温度jT 和炉膛出口温度''lT 之间存在如下关系：nlnjhTmTT4'')1(4（4）式中m, n——经验系数锅炉炉膛热平衡方程式为: )(''ljpjljlTTCVBQ（5）式中——保热系数jB ——计算燃烧量, kg /s lV ——炉膛容积 ,3mpjC——烟气平均比热, kJ/(kg· °C) 联立式 (3)和式 (5),并整理成无因次准关系,由实验确定相应的经验系数,经转换得炉膛出口烟温的计算表达式: 16.03''pjljjlljlCVBTaeJFMTT（6）式中， M 为与火焰中心相对高度有关的经验系数。除Ц К Т И 法外 ,在前苏联 ,全苏热工研究院(В Т И )和苏联科学院动力研究所(З Н И Н )3 / 9 于 1968 年联合提出了一种锅炉炉膛传热计算方法,即З Н И Н В Т И 法 ,并被列入 1973 年苏联锅炉机组热力计算标准方法中。4.我国锅炉制造行业一直沿用原苏联1957 和 1973 年的热力计算标准中炉内传热计算方法,这些计算方法是以200～300t/h 容量以下...
