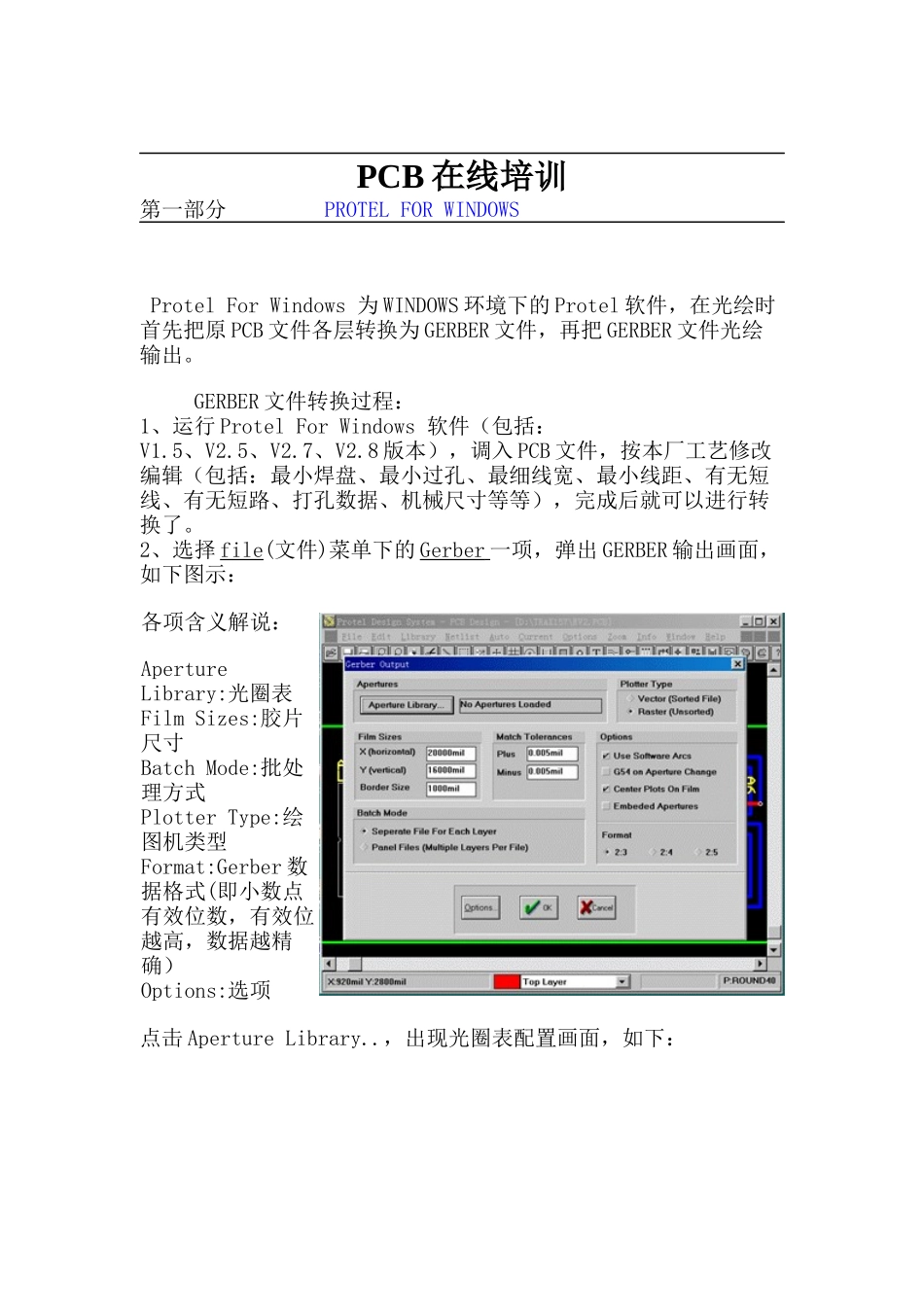

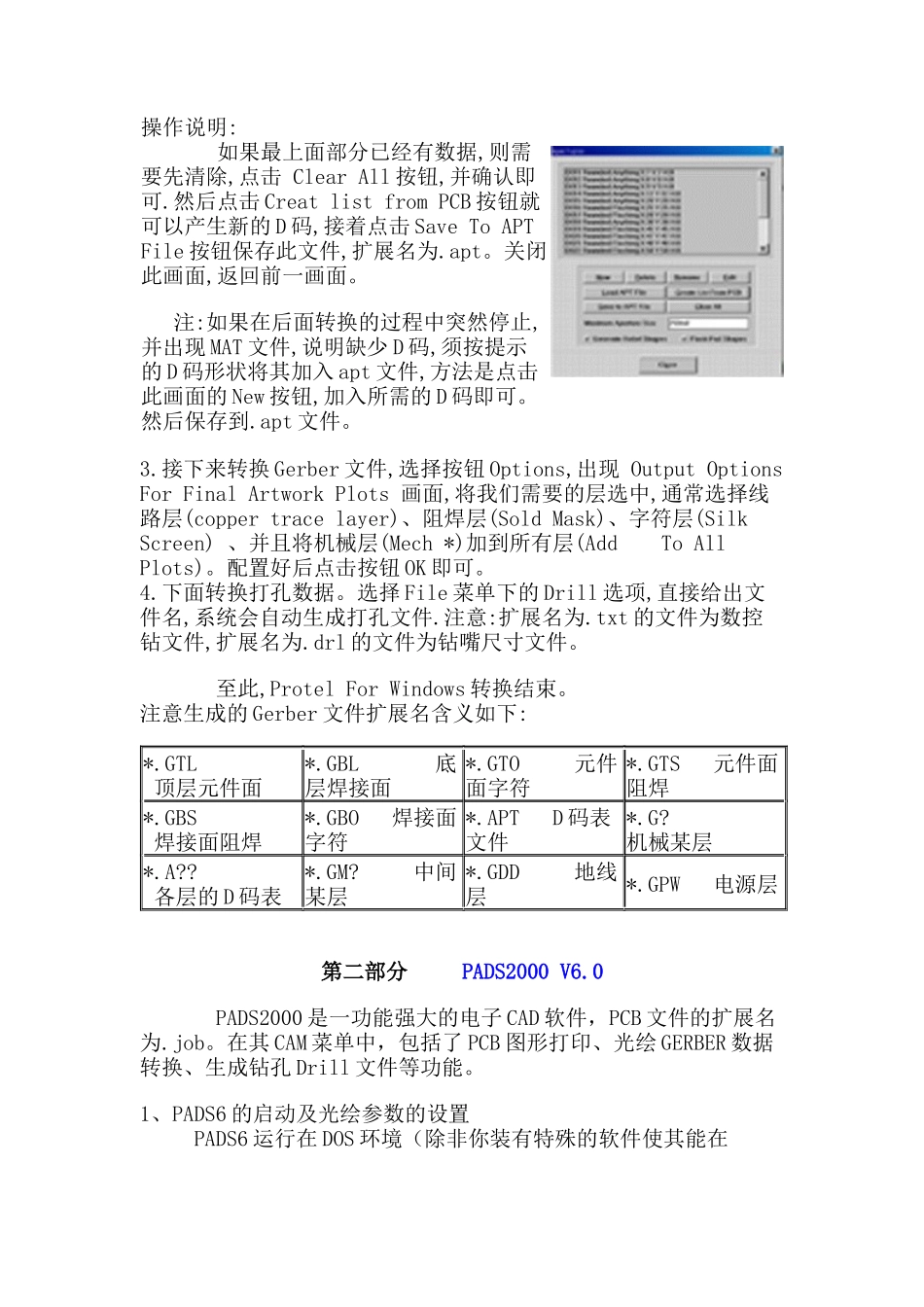

PCB 在线培训第一部分 PROTEL FOR WINDOWS Protel For Windows 为 WINDOWS 环境下的 Protel 软件，在光绘时首先把原 PCB 文件各层转换为 GERBER 文件，再把 GERBER 文件光绘输出。 GERBER 文件转换过程： 1、运行 Protel For Windows 软件（包括：V1.5、V2.5、V2.7、V2.8 版本），调入 PCB 文件，按本厂工艺修改编辑（包括：最小焊盘、最小过孔、最细线宽、最小线距、有无短线、有无短路、打孔数据、机械尺寸等等），完成后就可以进行转换了。2、选择 file(文件)菜单下的 Gerber 一项，弹出 GERBER 输出画面，如下图示：各项含义解说：Aperture Library:光圈表Film Sizes:胶片尺寸Batch Mode:批处理方式Plotter Type:绘图机类型Format:Gerber 数据格式(即小数点有效位数，有效位越高，数据越精确）Options:选项点击 Aperture Library..，出现光圈表配置画面，如下：操作说明: 如果最上面部分已经有数据,则需要先清除,点击 Clear All 按钮,并确认即可.然后点击 Creat list from PCB 按钮就可以产生新的 D 码,接着点击 Save To APT File 按钮保存此文件,扩展名为.apt。关闭此画面,返回前一画面。 注:如果在后面转换的过程中突然停止,并出现 MAT 文件,说明缺少 D 码,须按提示的 D 码形状将其加入 apt 文件,方法是点击此画面的 New 按钮,加入所需的 D 码即可。然后保存到.apt 文件。3.接下来转换 Gerber 文件,选择按钮 Options,出现 Output Options For Final Artwork Plots 画面,将我们需要的层选中,通常选择线路层(copper trace layer)、阻焊层(Sold Mask)、字符层(Silk Screen) 、并且将机械层(Mech *)加到所有层(Add To All Plots)。配置好后点击按钮 OK 即可。4.下面转换打孔数据。选择 File 菜单下的 Drill 选项,直接给出文件名,系统会自动生成打孔文件.注意:扩展名为.txt 的文件为数控钻文件,扩展名为.drl 的文件为钻嘴尺寸文件。 至此,Protel For Windows 转换结束。注意生成的 Gerber 文件扩展名含义如下: *.GTL 顶层元件面*.GBL 底层焊接面*.GTO 元件面字符*.GTS 元件面阻焊*.GBS 焊接面阻焊*.GBO 焊接面字符*.APT D 码表文件*.G? 机械某层*.A?? 各层的 D 码表*.GM? 中间某层*.GDD 地线层*.GPW 电源层第二部分 PADS2000 V6.0 PADS2000 是一功能强大的电子 CAD 软件，PCB 文件的扩展名为.job。在其 CAM 菜...
