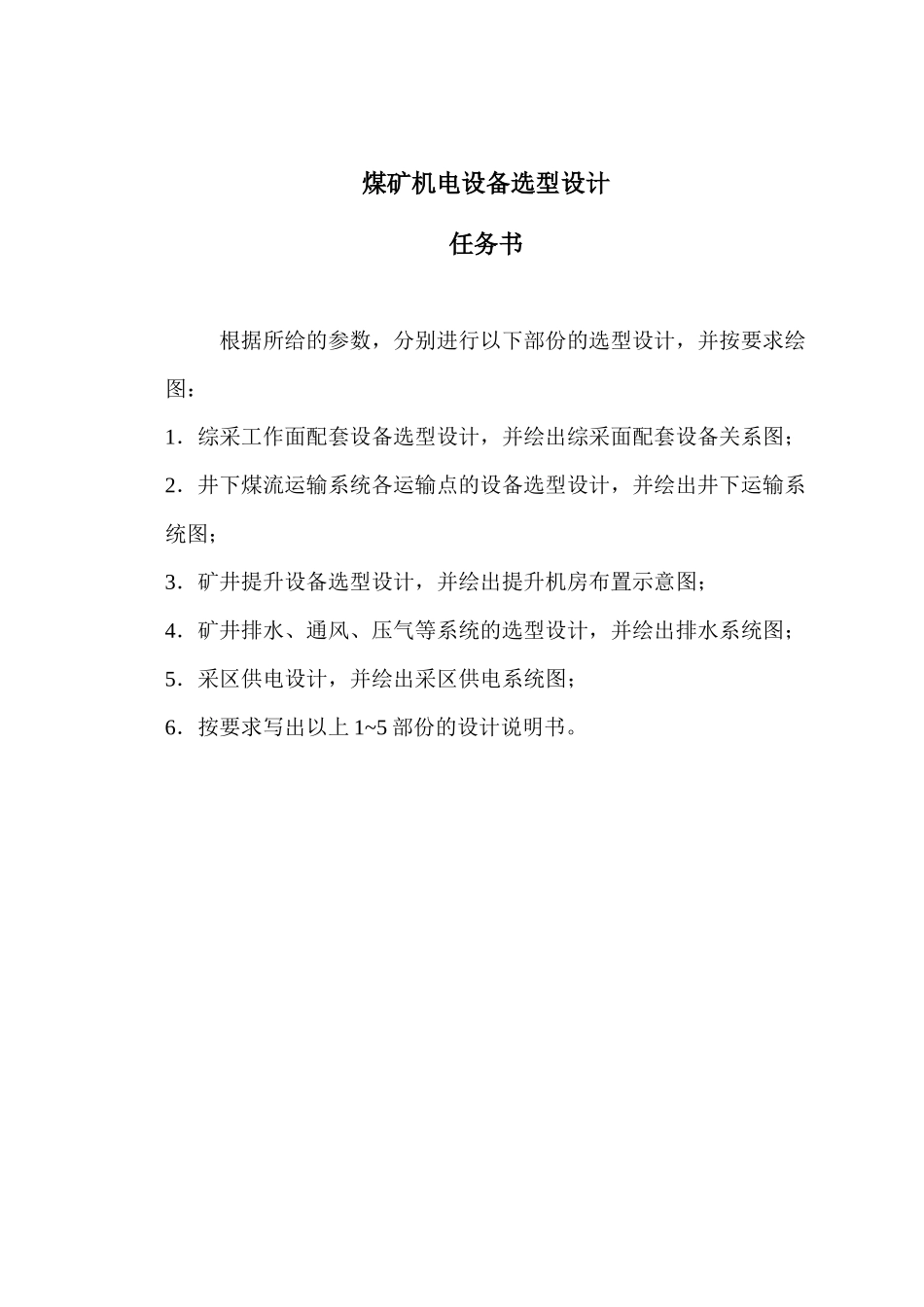

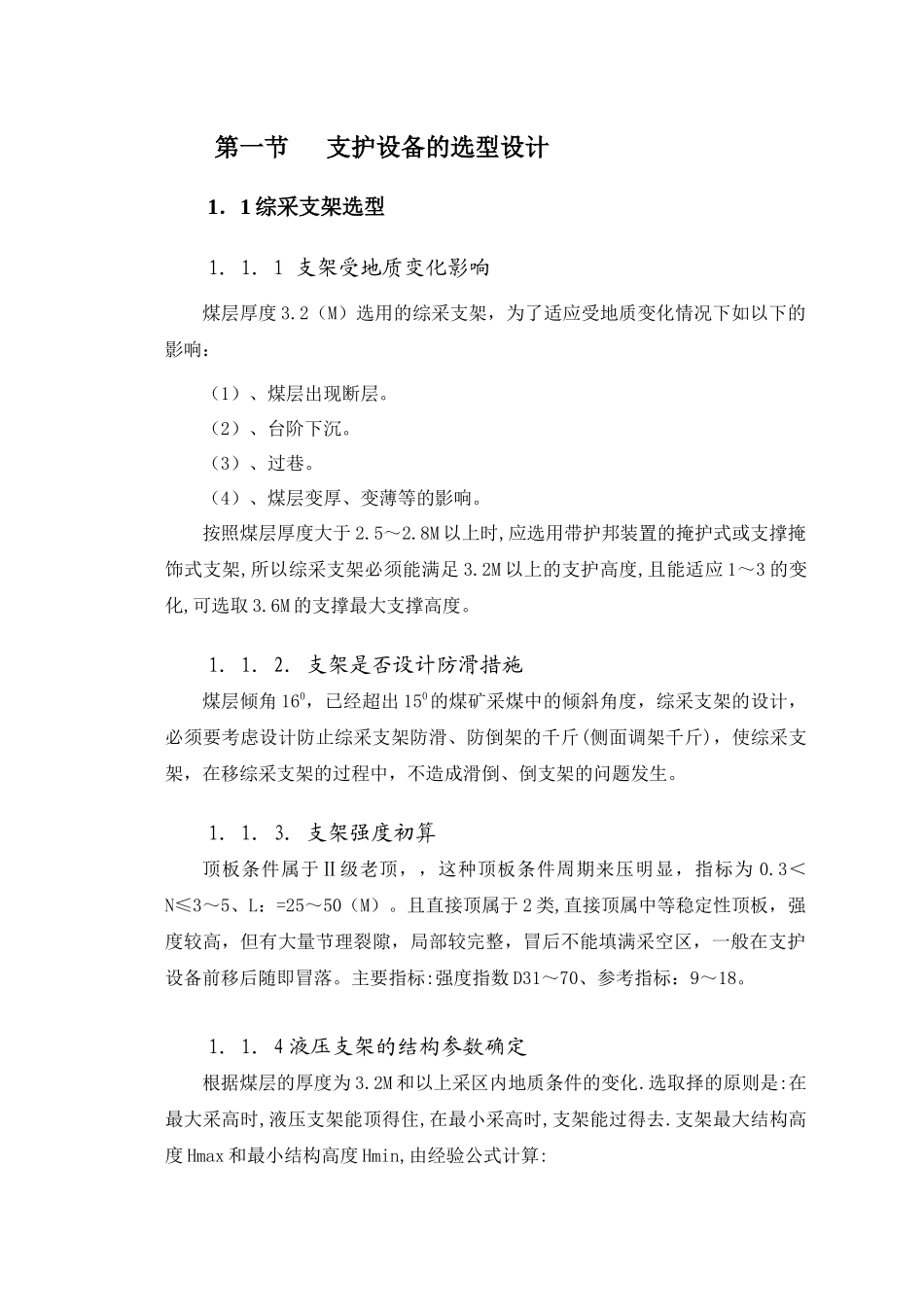

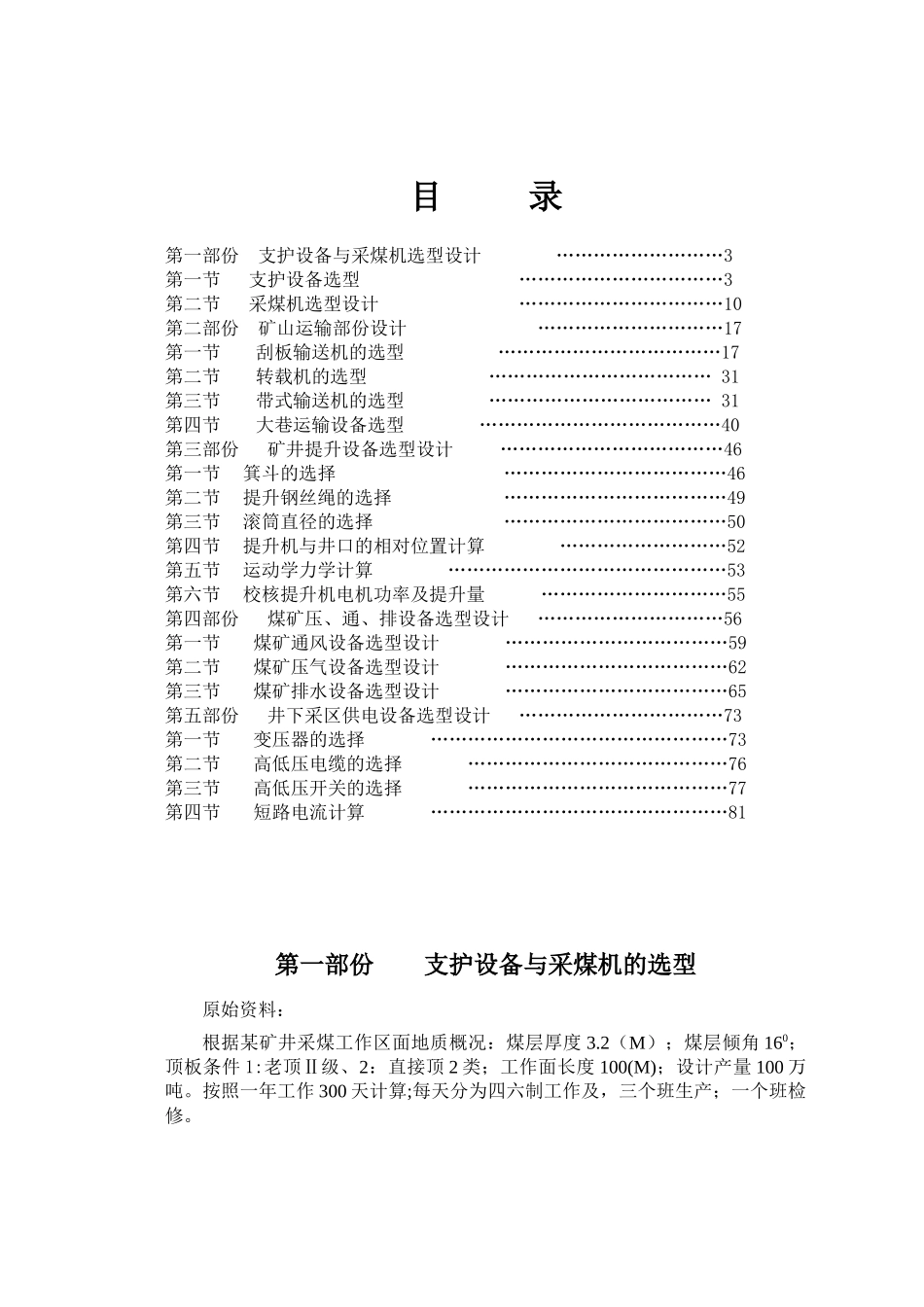

煤矿机电设备选型设计任务书根据所给的参数，分别进行以下部份的选型设计，并按要求绘图：1．综采工作面配套设备选型设计，并绘出综采面配套设备关系图；2．井下煤流运输系统各运输点的设备选型设计，并绘出井下运输系统图；3．矿井提升设备选型设计，并绘出提升机房布置示意图；4．矿井排水、通风、压气等系统的选型设计，并绘出排水系统图；5．采区供电设计，并绘出采区供电系统图；6．按要求写出以上 1~5 部份的设计说明书。目 录 第一部份 支护设备与采煤机选型设计 ………………………3第一节支护设备选型 ……………………………3 第二节采煤机选型设计 ……………………………10 第二部份 矿山运输部份设计 …………………………17 第一节刮板输送机的选型 ………………………………17 第二节转载机的选型 ……………………………… 31第三节带式输送机的选型 ……………………………… 31 第四节大巷运输设备选型 …………………………………40第三部份 矿井提升设备选型设计 ………………………………46第一节箕斗的选择 ………………………………46第二节提升钢丝绳的选择 ………………………………49第三节滚筒直径的选择 ………………………………50 第四节提升机与井口的相对位置计算 ………………………52第五节运动学力学计算 ………………………………………53第六节校核提升机电机功率及提升量 …………………………55第四部份 煤矿压、通、排设备选型设计 …………………………56第一节煤矿通风设备选型设计 ………………………………59第二节煤矿压气设备选型设计 ………………………………62第三节煤矿排水设备选型设计 ………………………………65第五部份 井下采区供电设备选型设计 ……………………………73第一节变压器的选择 …………………………………………73第二节高低压电缆的选择 ……………………………………76第三节高低压开关的选择 ……………………………………77第四节短路电流计算 …………………………………………81第一部份 支护设备与采煤机的选型原始资料：根据某矿井采煤工作区面地质概况：煤层厚度 3.2（M）；煤层倾角 160；顶板条件 1:老顶Ⅱ级、2：直接顶 2 类；工作面长度 100(M)；设计产量 100 万吨。按照一年工作 300 天计算;每天分为四六制工作及，三个班生产；一个班检修。第一节 支护设备的选型设计1．1 综采支架选型1．1．1 支架...
