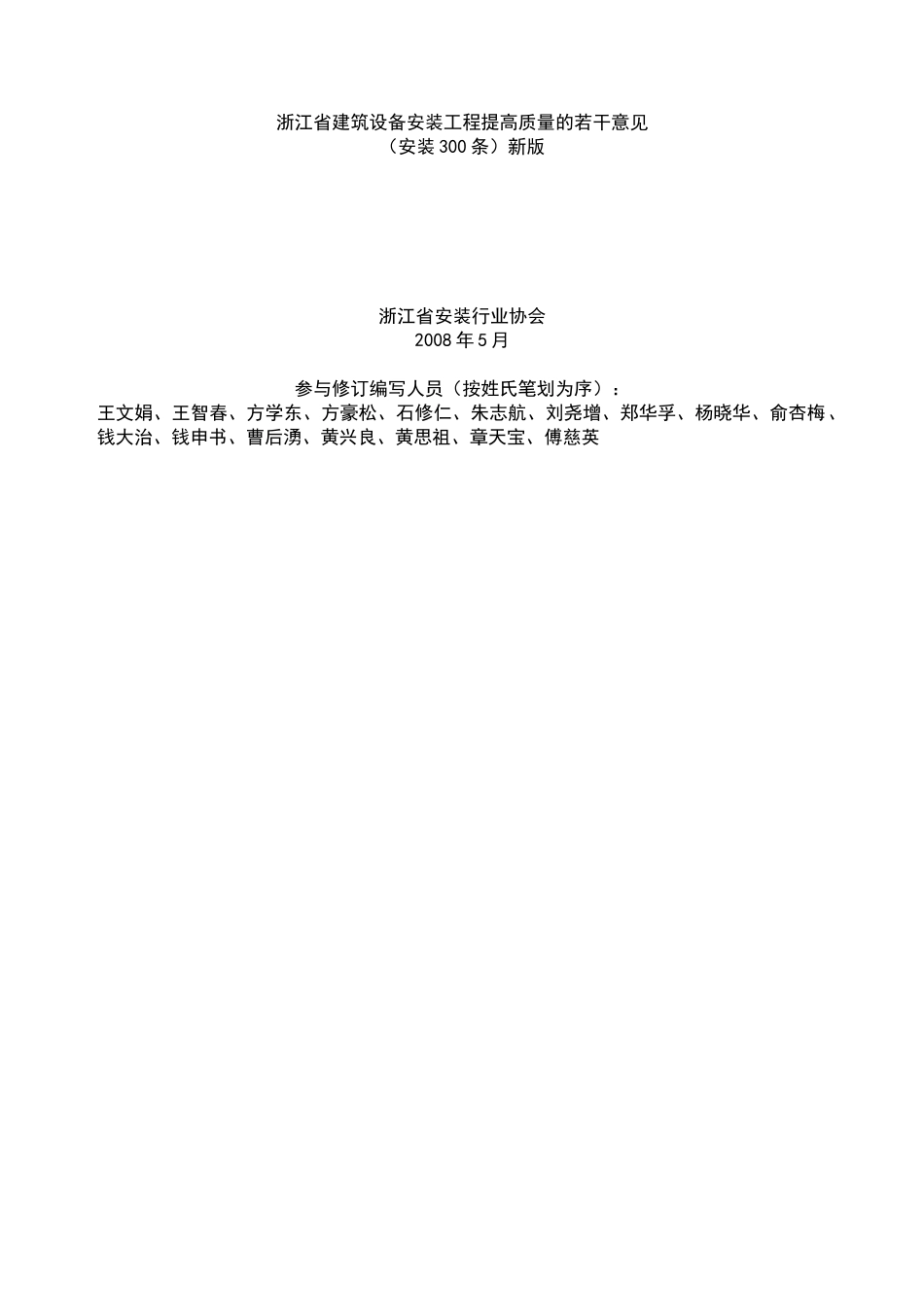

浙江省建筑设备安装工程提高质量的若干意见（安装 300 条）新版浙江省安装行业协会2008 年 5 月参与修订编写人员（按姓氏笔划为序）：王文娟、王智春、方学东、方豪松、石修仁、朱志航、刘尧增、郑华孚、杨晓华、俞杏梅、钱大治、钱申书、曹后湧、黄兴良、黄思祖、章天宝、傅慈英第一部分 给水、排水工程一、管架的制作和安装管架（包括支架、吊架及固定、活动、导向等各种构造形式）的制作和安装应符合现行的国家规范规定及标准图集要求。1.制作（1）管架的构造应正确，不得做成使管子固定为侧抱或倒抱型式；不得做成角钢或槽钢内侧朝上的型式。上述描述如下图所示。公称直径 DN≤40 的管子宜采用 L 型支架；DN≥50 的管子宜采用门型支架。（2）制作管架钢材的切割下料宜用机械加工；禁止用气焊、电焊在管架上割孔，应用机械钻孔。（3）同规格的角钢或槽钢管架应采用 45°拼角成 90°的制作方法，弯制后的各边保持在同一平面内，平整不翘角。（4）管架的组对焊接应满焊，焊缝饱满成型好，焊后药皮和飞溅物要清理干净。（5）管架组对焊接完成后，经除锈刷两道防锈漆、一道调合漆，油漆干燥形成漆膜后才能将管架安装固定。（6）管架油漆漆层应完整、色泽光亮、厚薄均匀、无流淌、漏刷现象。（7）管架安装固定后，管子与管架固定前应消除管架上沾染的建筑垃圾等杂物，并刷第二道调合漆（面漆），并应对安装过程中造成管架油漆破损的部位进行修补刷漆。（8）各专业共用的综合支架（管架）制作，除遵守前述规定外，应确保各管线在支架上固定布局合理、安装牢固 ，管线的中心线、标高等符合设计图纸要求。2.安装（1）管架的定位应符合设计图纸的要求：管架的设置和数量以及构造型式应符合规范的规定。（2）成排的管架应排列整齐，标高一致。（3）管架与建筑结构间的固定：1）端部埋入砖或混凝土结构预留洞的悬挑式管架，应确保埋入深度，并用细实混凝土填实，表面应抹平。2）与预埋铁板焊接固定的管架，应确保焊缝的长度，每个固定点至少有两条不同位置的焊缝；焊接应满焊，焊缝饱满成型好，焊后药皮和飞溅物要清理干净。3）用膨胀螺栓固定管架，膨胀螺栓的大小和数量应与固定管架用的钻孔大小和数量相匹配；螺栓埋入式膨胀螺栓管架固定后外露的长短一致；螺母埋入式膨胀螺栓管架固定后螺钉应拧紧拧平。4）用膨胀螺栓在钢筋混凝土梁上固定管架，膨胀螺栓的位置应尽量设在梁高 1/2 以上的受压区，最下面的螺栓距梁底不得小于 100mm。禁...
