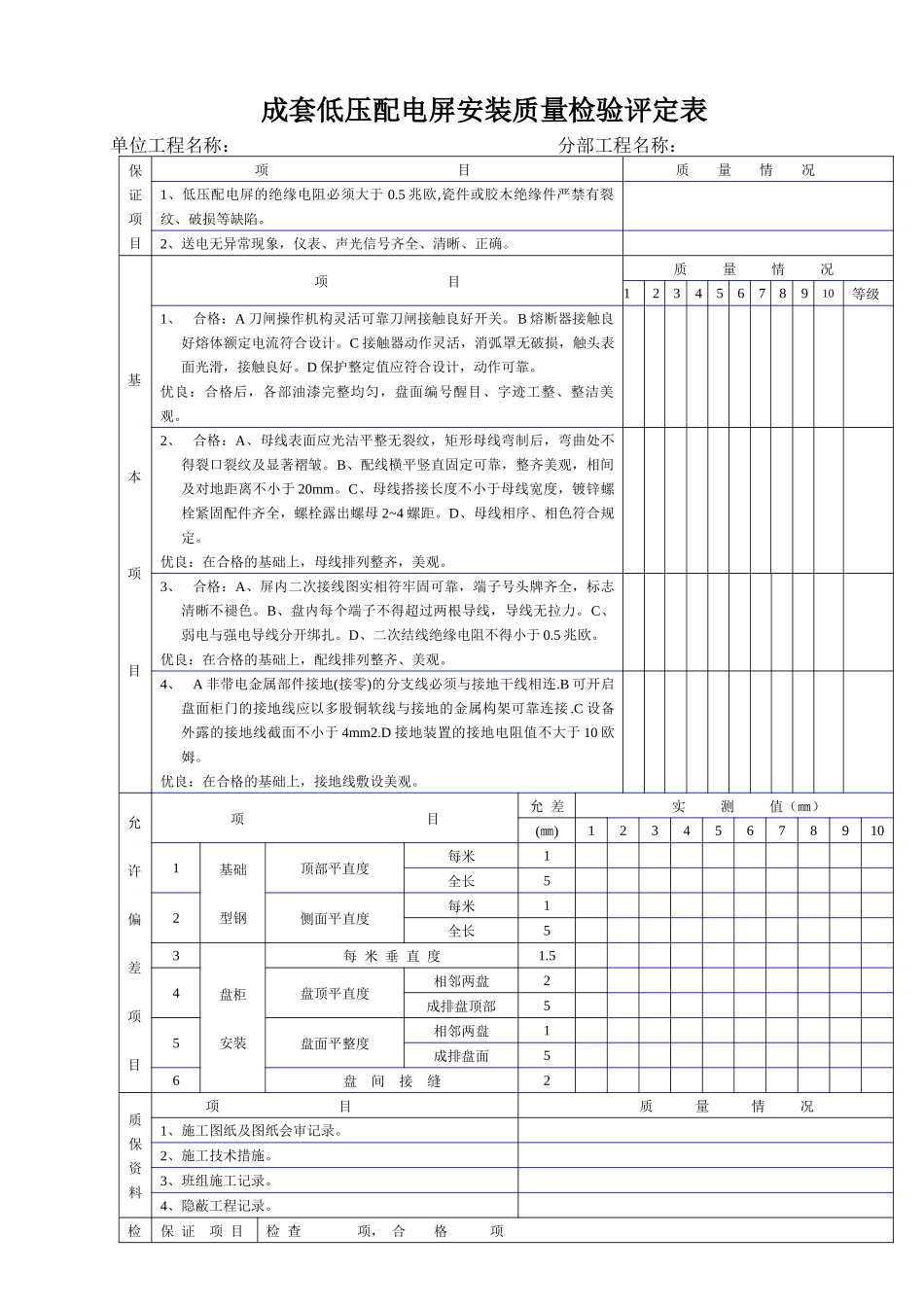

成套低压配电屏安装质量检验评定表单位工程名称： 分部工程名称： 保证项目 项 目 质 量 情 况1、低压配电屏的绝缘电阻必须大于 0.5 兆欧,瓷件或胶木绝缘件严禁有裂纹、破损等缺陷。2、送电无异常现象，仪表、声光信号齐全、清晰、正确。基本项目项 目质 量 情 况12345678910等级1、合格：A 刀闸操作机构灵活可靠刀闸接触良好开关。B 熔断器接触良好熔体额定电流符合设计。C 接触器动作灵活，消弧罩无破损，触头表面光滑，接触良好。D 保护整定值应符合设计，动作可靠。优良：合格后，各部油漆完整均匀，盘面编号醒目、字迹工整、整洁美观。2、合格：A、母线表面应光洁平整无裂纹，矩形母线弯制后，弯曲处不得裂口裂纹及显著褶皱。B、配线横平竖直固定可靠，整齐美观，相间及对地距离不小于 20mm。C、母线搭接长度不小于母线宽度，镀锌螺栓紧固配件齐全，螺栓露出螺母 2~4 螺距。D、母线相序、相色符合规定。优良：在合格的基础上，母线排列整齐，美观。3、合格：A、屏内二次接线图实相符牢固可靠，端子号头牌齐全，标志清晰不褪色。B、盘内每个端子不得超过两根导线，导线无拉力。C、弱电与强电导线分开绑扎。D、二次结线绝缘电阻不得小于 0.5 兆欧。优良：在合格的基础上，配线排列整齐、美观。4、A 非带电金属部件接地(接零)的分支线必须与接地干线相连.B 可开启盘面柜门的接地线应以多股铜软线与接地的金属构架可靠连接 .C 设备外露的接地线截面不小于 4mm2.D 接地装置的接地电阻值不大于 10 欧姆。优良：在合格的基础上，接地线敷设美观。允许偏差项目项 目允 差实 测 值（㎜）(㎜)123456789101基础型钢顶部平直度每米1全长52侧面平直度每米1全长53盘柜安装每 米 垂 直 度1.54盘顶平直度相邻两盘2成排盘顶部55盘面平整度相邻两盘1成排盘面56盘 间 接 缝2质保资料 项 目质 量 情 况1、施工图纸及图纸会审记录。2、施工技术措施。3、班组施工记录。4、隐蔽工程记录。检保 证 项 目检 查 项， 合 格 项查结果基 本 项 目检 查 项， 其中优良 项，优良率 %允许偏差项目实 测 点， 其中合格 点，合格率 %质量保证资料评定等级等级工程负责人：工长：班组长： 年 月 日核定等级等级质检员： 年 月 日认定等级等级建设（监理）单位代表： 年 月 日成套高压开关柜安装质量检验评定表单位工程名称： 分部工程名称： 保证项目 项 目 质 量 情 况1、高压开关柜试...
