2#主厂房钢煤斗吊装作业指导书VIP专享VIP免费

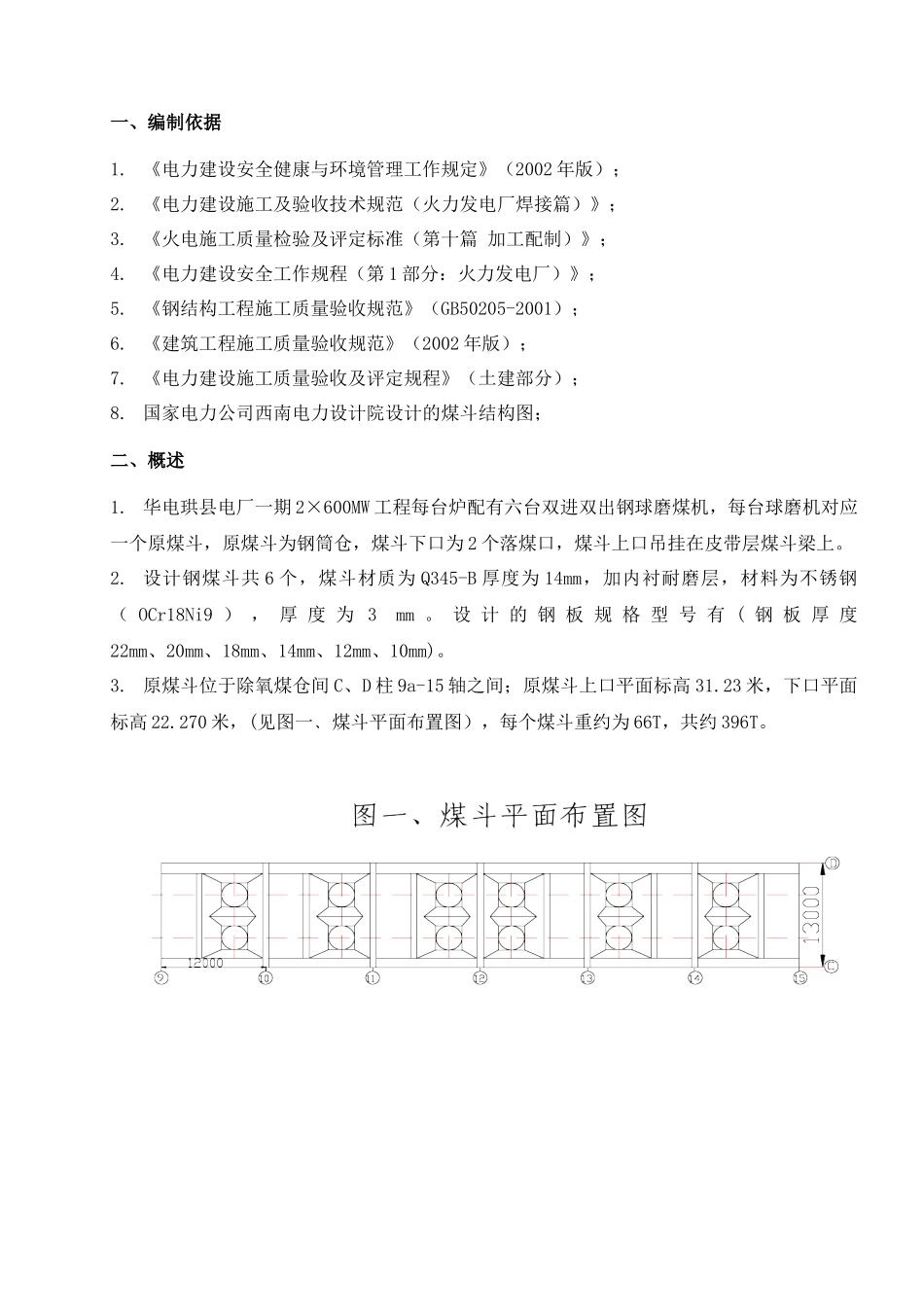

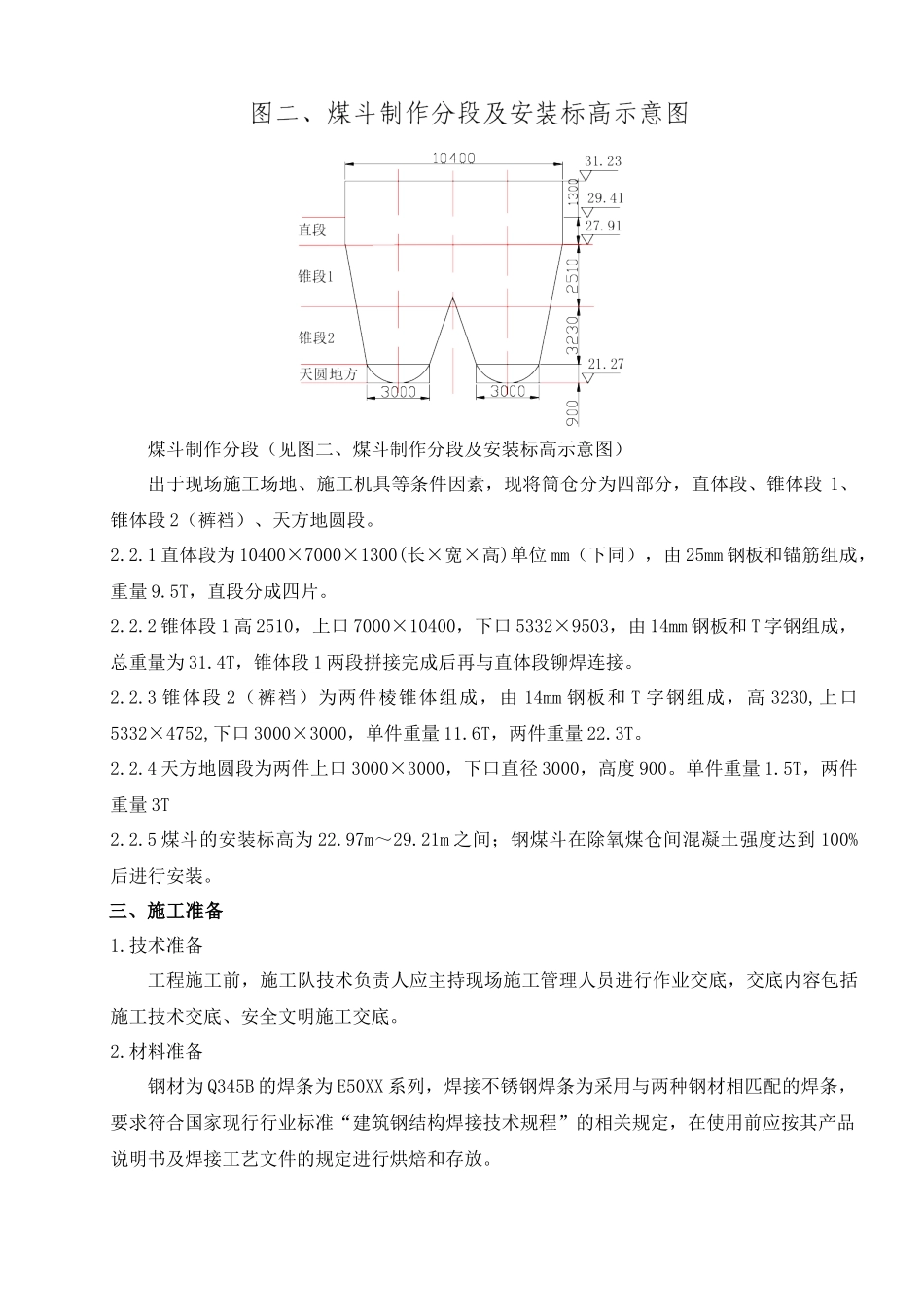

目 录一、编制依据………………………………………………………………2二、概述……………………………………………………………………2三、施工准备………………………………………………………………3四、施工计划及步骤………………………………………………………4五、质量控制计划及措施…………………………………………………11六、安全文明施工计划及措施……………………………………………11七、强制性条文……………………………………………………………13八、危害辩识与风险评价…………………………………………………15九、职业健康与环境保护…………………………………………………21一、编制依据1. 《电力建设安全健康与环境管理工作规定》（2002 年版）；2. 《电力建设施工及验收技术规范（火力发电厂焊接篇）》；3. 《火电施工质量检验及评定标准（第十篇 加工配制）》；4. 《电力建设安全工作规程（第 1 部分：火力发电厂）》；5. 《钢结构工程施工质量验收规范》（GB50205-2001）；6. 《建筑工程施工质量验收规范》（2002 年版）；7. 《电力建设施工质量验收及评定规程》（土建部分）；8. 国家电力公司西南电力设计院设计的煤斗结构图；二、概述1. 华电珙县电厂一期 2×600MW 工程每台炉配有六台双进双出钢球磨煤机，每台球磨机对应一个原煤斗，原煤斗为钢筒仓，煤斗下口为 2 个落煤口，煤斗上口吊挂在皮带层煤斗梁上。2. 设计钢煤斗共 6 个，煤斗材质为 Q345-B 厚度为 14mm，加内衬耐磨层，材料为不锈钢（ OCr18Ni9 ） ， 厚 度 为 3 mm 。 设 计 的 钢 板 规 格 型 号 有 ( 钢 板 厚 度22mm、20mm、18mm、14mm、12mm、10mm)。3. 原煤斗位于除氧煤仓间 C、D 柱 9a-15 轴之间；原煤斗上口平面标高 31.23 米，下口平面标高 22.270 米，(见图一﹑煤斗平面布置图），每个煤斗重约为 66T，共约 396T。煤斗制作分段（见图二、煤斗制作分段及安装标高示意图）出于现场施工场地、施工机具等条件因素，现将筒仓分为四部分，直体段、锥体段 1、锥体段 2（裤裆）、天方地圆段。2.2.1 直体段为 10400×7000×1300(长×宽×高)单位 mm（下同），由 25mm 钢板和锚筋组成，重量 9.5T，直段分成四片。2.2.2 锥体段 1 高 2510，上口 7000×10400，下口 5332×9503，由 14mm 钢板和 T 字钢组成，总重量为 31.4T，锥体段 1 两段拼接完成后再与直体段铆焊连...
