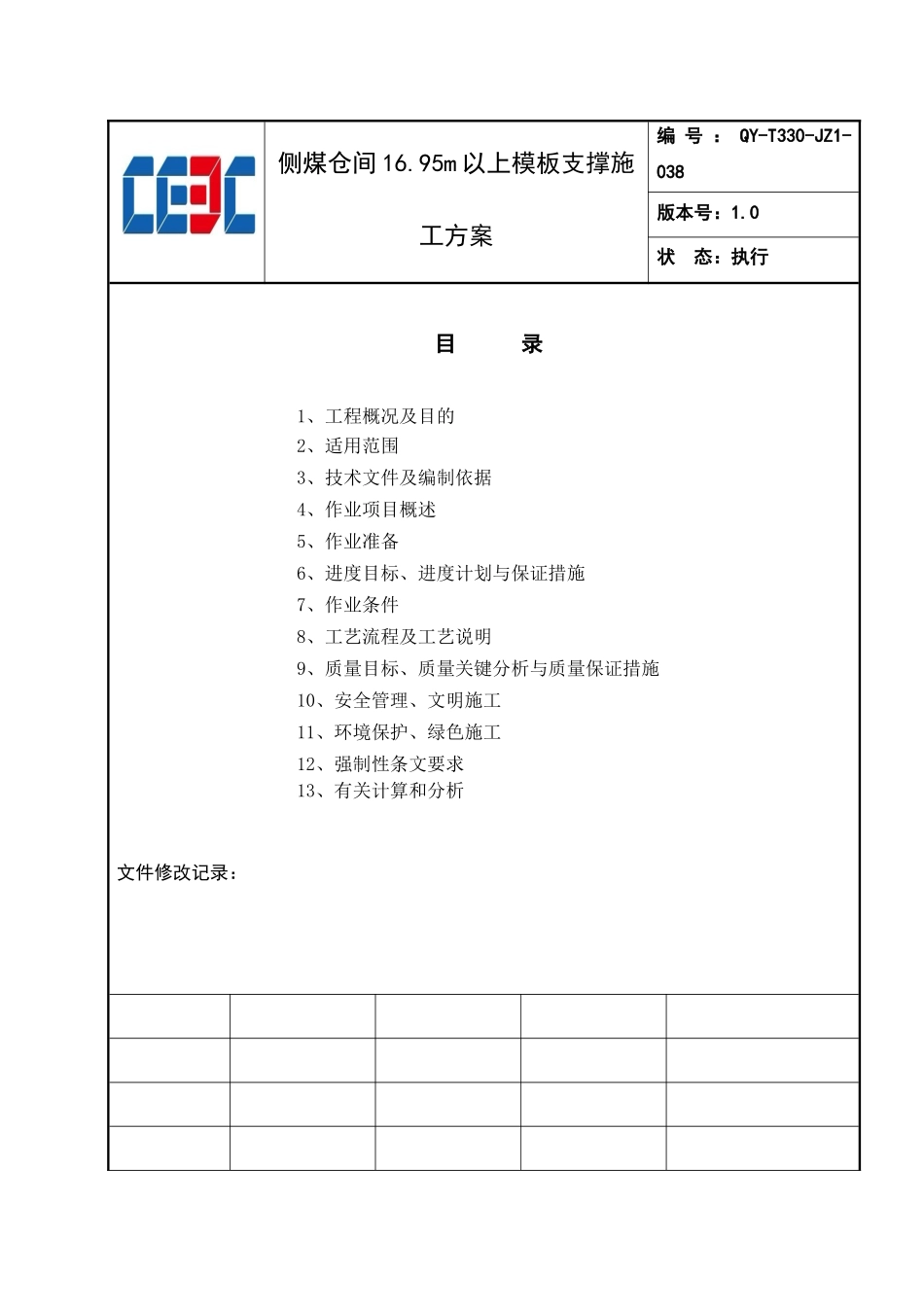

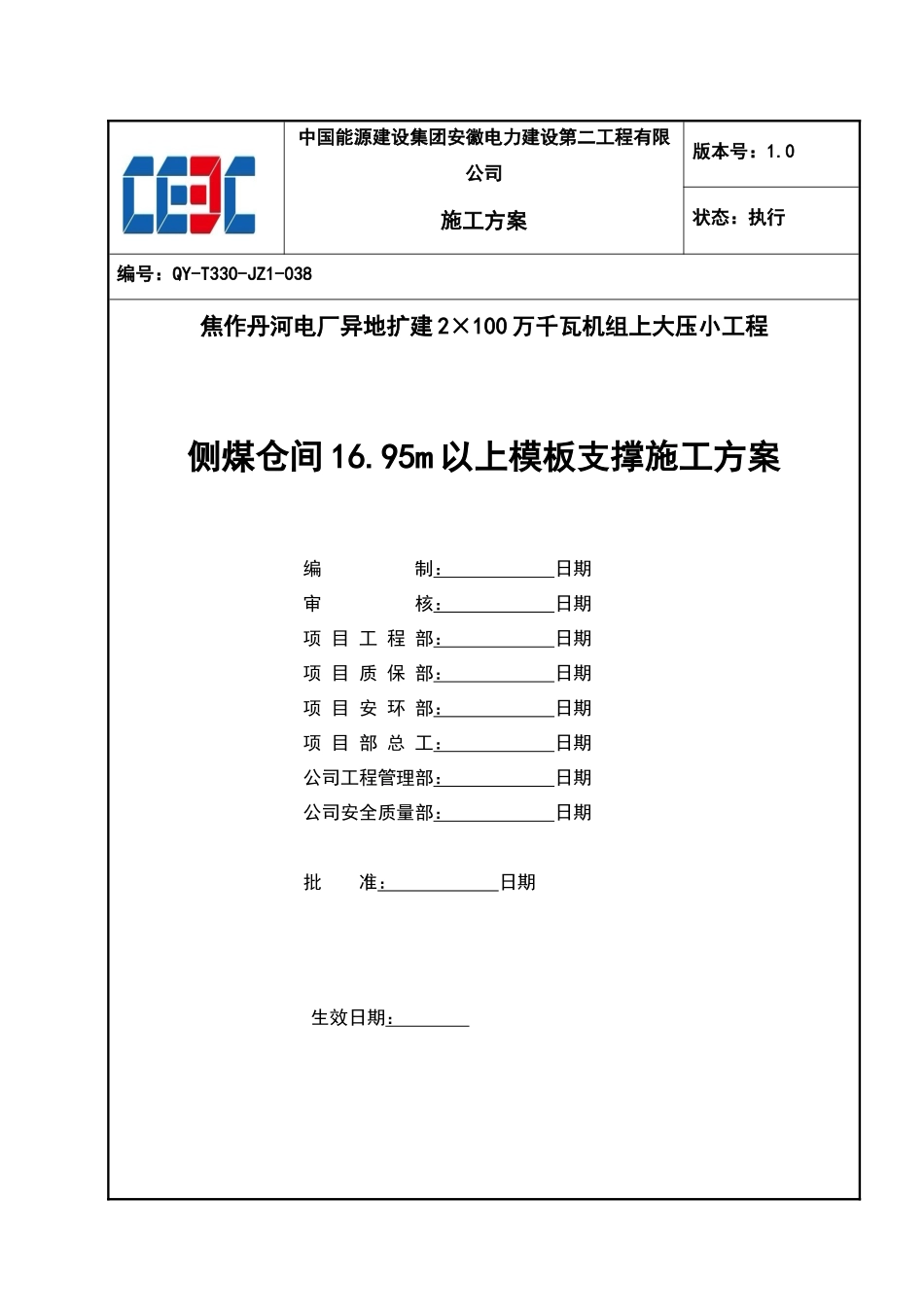

中国能源建设集团安徽电力建设第二工程有限公司施工方案版本号:1.0状态:执行编号:QY-T330-JZ1-038焦作丹河电厂异地扩建 2×100 万千瓦机组上大压小工程侧煤仓间 16.95m 以上模板支撑施工方案编 制: 日期 审 核: 日期项 目 工 程 部: 日期项 目 质 保 部: 日期项 目 安 环 部: 日期项 目 部 总 工: 日期公司工程管理部: 日期公司安全质量部: 日期批 准: 日期 生效日期: 侧煤仓间 16.95m 以上模板支撑施工方案编 号 : QY-T330-JZ1-038版本号:1.0状 态:执行目 录1、工程概况及目的2、适用范围3、技术文件及编制依据4、作业项目概述5、作业准备6、进度目标、进度计划与保证措施7、作业条件8、工艺流程及工艺说明9、质量目标、质量关键分析与质量保证措施10、安全管理、文明施工11、环境保护、绿色施工12、强制性条文要求13、有关计算和分析文件修改记录:版本号修改说明修改人审核人批准人1工程概况及目的1.1工程概况:本工程为焦作丹河电厂异地扩建 2×100 万千瓦机组上大压小侧煤仓间 16.95m 以上模板支撑工程,侧煤仓间为混凝土框架结构,南北向 MA~MJ 轴中心线总长 80m,东西向 M1~M4 轴中心线总长 20m;16.95m 以上六层即:30.4m 层、37m 层、44.45m 层、49.5m 层、54.65m 层、62.5m 层,共 45.55m 高。脚手架纵向立杆间距 1200mm,横向立杆间距1200mm,根据各层钢梁及混凝土梁布置情况进行间距调整,梁板根据支撑情况加设横向水平杆及顶杆。1.2目的:为满足设计和施工的需要,为客户提供满意的产品。特编制本施工方案来指导沁阳电厂一期工程侧煤仓间 16.95m 以上模板支撑工程施工。使管理人员及作业人员了解施工内容、作业流程、技术措施、质量及进度目标、安全文明施工等。2适用范围 2.1主要工作内容有:梁板脚手架搭设、模板支设及拆除等。2.2适用于沁阳电厂一期工程侧煤仓间 16.95m 以上模板支撑工程施工。3技术文件及编制依据3.1《煤仓间框架图》41-FA12881S-T0230;3.2《煤仓间楼面图》41-FA12881S-T0231;3.3《煤仓间楼体结构图》41-FA12881S-T0232;3.4《危险性较大的分部分项工程安全管理办法》(建质[2009]87 号文);3.5《建筑施工手册》(第五版);3.6《电力建设安全工作规程 第 1 部分:火力发电》(DL5009.1-2014);3.7《建筑结构荷载规范》(GB50009-2012);3.8《混凝土结构设计规范》(GB50010—2010);3.9《建筑施工扣件式钢管脚手架...
