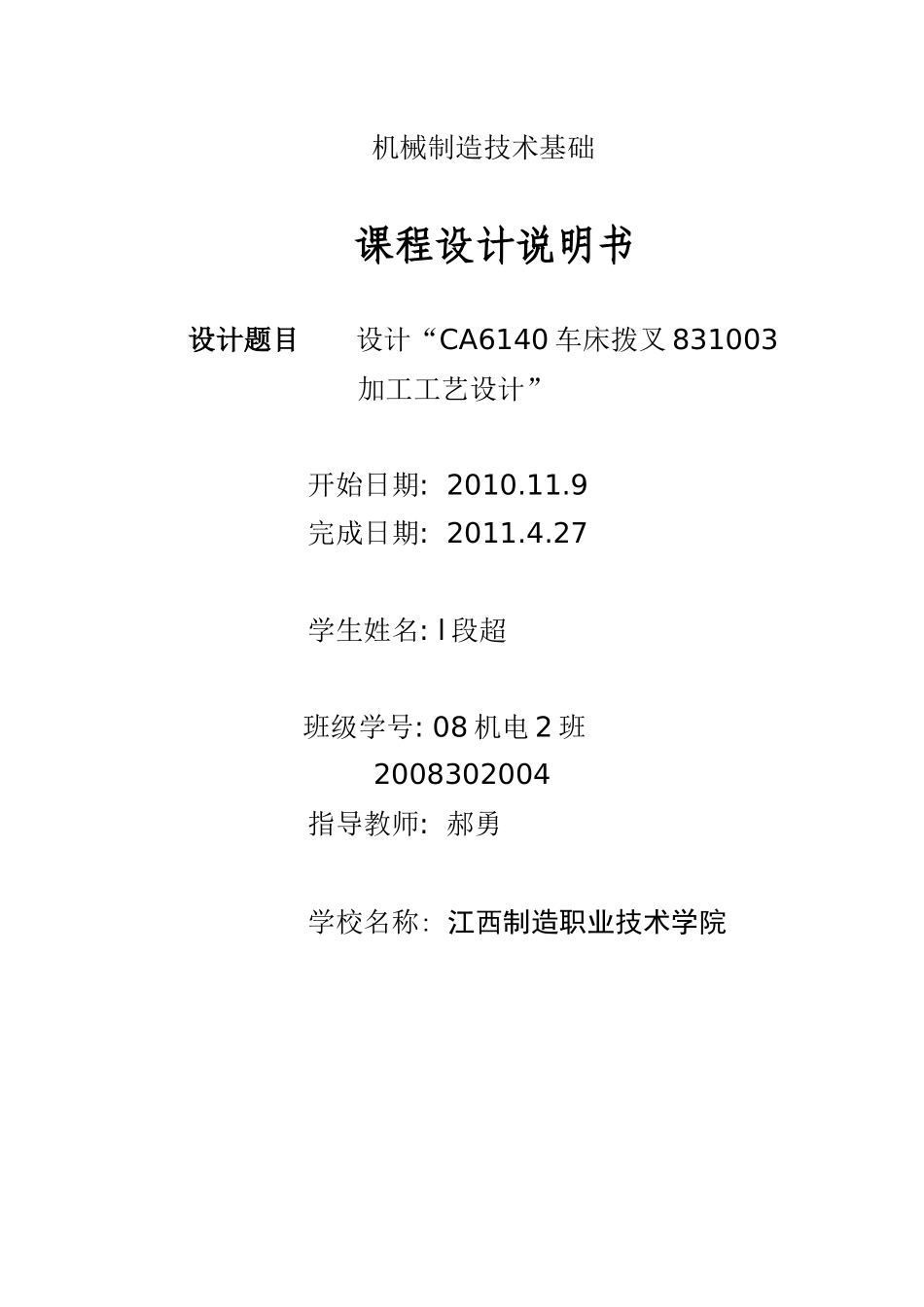

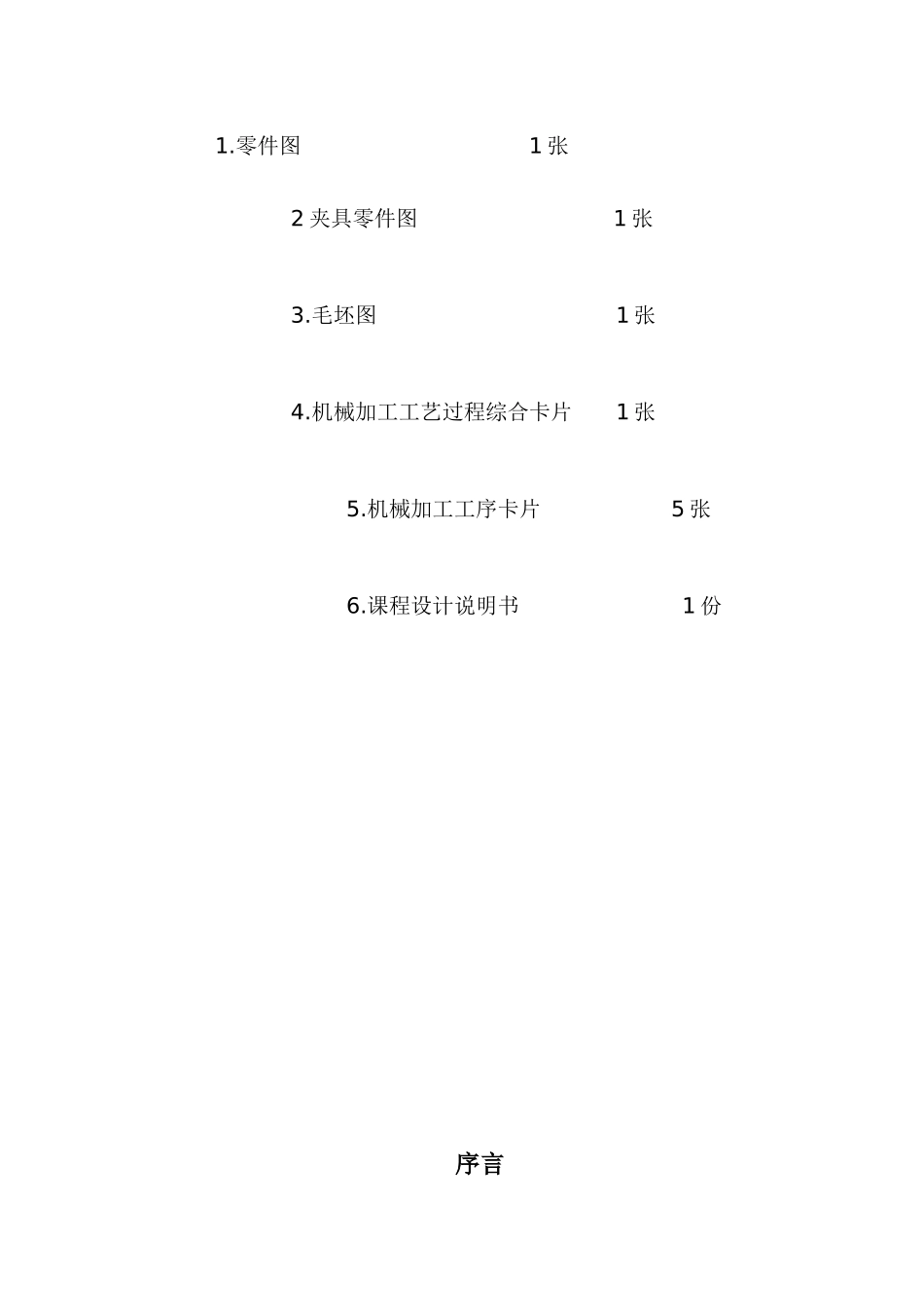

机械制造技术基础课程设计说明书设计题目 设计“CA6140 车床拨叉 831003加工工艺设计”开始日期: 2010.11.9完成日期: 2011.4.27学生姓名: l 段超 班级学号: 08 机电 2 班2008302004指导教师: 郝勇学校名称: 江西制造职业技术学院 1.零件图 1 张 2 夹具零件图 1 张 3.毛坯图 1 张 4.机械加工工艺过程综合卡片 1 张5.机械加工工序卡片 5 张6.课程设计说明书 1 份 序言机械制造技术基础课程设计是我们完成了基础课程和部分技术基础课程之后进行的。它一方面要求我们通过设计能够获得综合运用过去学过的全部课程进行工艺及结构设计的基本能力；也是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，同时也是我们一次理论联系实际的实际训练。因此，他在我们的大学生活中占据在相当重要的地位。通过设计，我们学会了熟悉运用机械制造工艺学课程中的基本理论实际知识，解决了一个零件在加工中的定位、夹紧、以及工艺路线安排、工艺尺寸确定等问题保证加工质量。由于能力有限，设计尚有很多不足之处，恳请老师能给予批评和指正。一、零件的分析零件的作用：该拨叉用在 CA6140 的主轴上，和其他零件配合，在改变转速的时候承受轻微的载荷，所以应该保证本零件的重要工作表面符合技术要求。二、工艺规程的设计（一）确定毛坯的制造形式零件的材料是 HT200，工作环境良好，不会承受较大的冲击载荷，由于年生产量为 2000 件，已经达到了中批量生产，并且材料可铸。因此从提高生产率，保证经济性的角度讲，应该采用铸造成型中的“金属模机械砂型”铸造的方法制造毛坯。（二）基面的选择基面的选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产率得到提高。否则，加工工艺过程中会出现很多问题，使生产无法正常进行。（1） 粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。所以选择右端 R20 的端面，上顶端 40×80 的面和右侧75×80 的面为粗基准。（2） 精基准的选择精基准的选择有利于保证加工精度，并使工件装夹方便。在选择时，主要应该考虑基准重合、基准统一等问题。当设计基准与工序基准不重合时，应该进行尺寸换算。精基准选择为花键孔和 72×40 的端面，在加工中采用专用夹具夹持。（三）制订工艺路线制订工艺路线的出发点，应当是使零件的...
