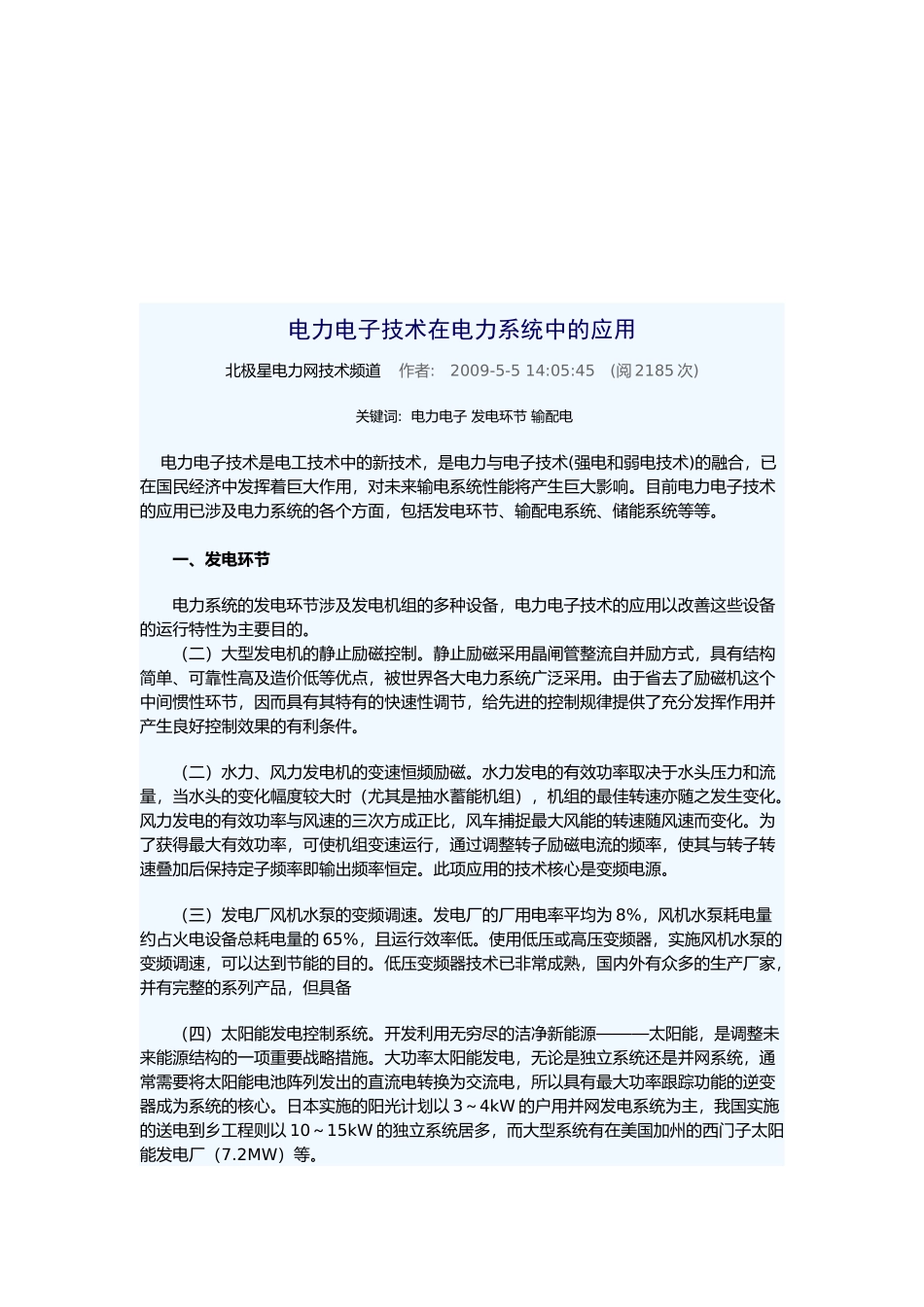

电力电子技术在电力系统中的应用北极星电力网技术频道 作者: 2009-5-5 14:05:45 (阅 2185 次) 关键词: 电力电子 发电环节 输配电 电力电子技术是电工技术中的新技术，是电力与电子技术(强电和弱电技术)的融合，已在国民经济中发挥着巨大作用，对未来输电系统性能将产生巨大影响。目前电力电子技术的应用已涉及电力系统的各个方面，包括发电环节、输配电系统、储能系统等等。 一、发电环节 电力系统的发电环节涉及发电机组的多种设备，电力电子技术的应用以改善这些设备的运行特性为主要目的。 （二）大型发电机的静止励磁控制。静止励磁采用晶闸管整流自并励方式，具有结构简单、可靠性高及造价低等优点，被世界各大电力系统广泛采用。由于省去了励磁机这个中间惯性环节，因而具有其特有的快速性调节，给先进的控制规律提供了充分发挥作用并产生良好控制效果的有利条件。 （二）水力、风力发电机的变速恒频励磁。水力发电的有效功率取决于水头压力和流量，当水头的变化幅度较大时（尤其是抽水蓄能机组），机组的最佳转速亦随之发生变化。风力发电的有效功率与风速的三次方成正比，风车捕捉最大风能的转速随风速而变化。为了获得最大有效功率，可使机组变速运行，通过调整转子励磁电流的频率，使其与转子转速叠加后保持定子频率即输出频率恒定。此项应用的技术核心是变频电源。 （三）发电厂风机水泵的变频调速。发电厂的厂用电率平均为 8%，风机水泵耗电量约占火电设备总耗电量的 65%，且运行效率低。使用低压或高压变频器，实施风机水泵的变频调速，可以达到节能的目的。低压变频器技术已非常成熟，国内外有众多的生产厂家，并有完整的系列产品，但具备 （四）太阳能发电控制系统。开发利用无穷尽的洁净新能源———太阳能，是调整未来能源结构的一项重要战略措施。大功率太阳能发电，无论是独立系统还是并网系统，通常需要将太阳能电池阵列发出的直流电转换为交流电，所以具有最大功率跟踪功能的逆变器成为系统的核心。日本实施的阳光计划以 3～4kW 的户用并网发电系统为主，我国实施的送电到乡工程则以 10～15kW 的独立系统居多，而大型系统有在美国加州的西门子太阳能发电厂（7.2MW）等。 二、输电环节 （一）柔性交流输电技术(FACTS) 交流输电或电网的运行性能。已应用的 FACTS 控制器有静止无功补偿器(SVC)、静止调相机(STATCON)、静止快速励磁器(PSS)、串联补偿器(SSSC)等。近年来，柔性交流输电技术已经在美国...
