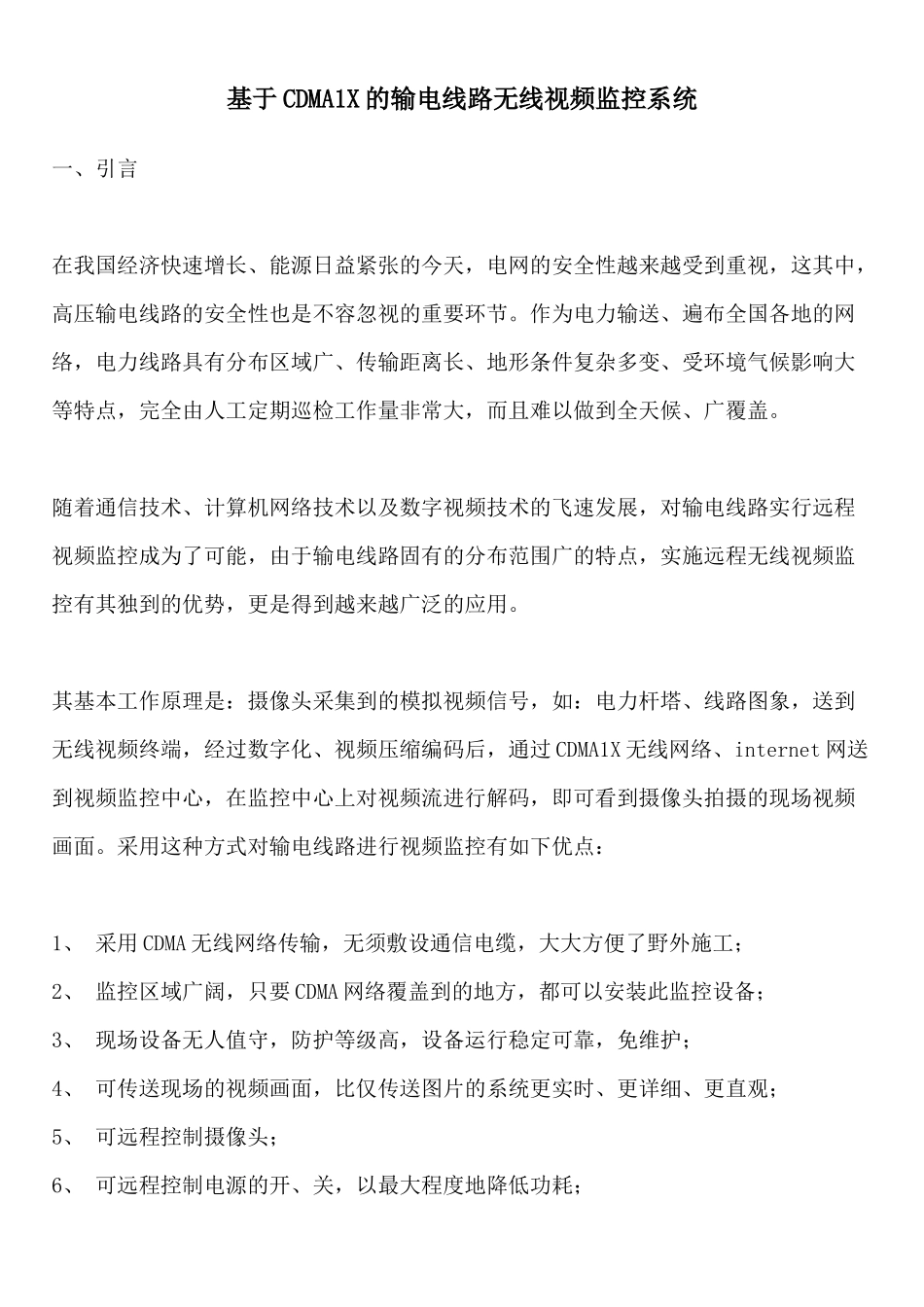

SP-CDMA基于CDMA1X的输电线路无线视频监控系统_第1页
1/21
SP-CDMA基于CDMA1X的输电线路无线视频监控系统_第2页
2/21

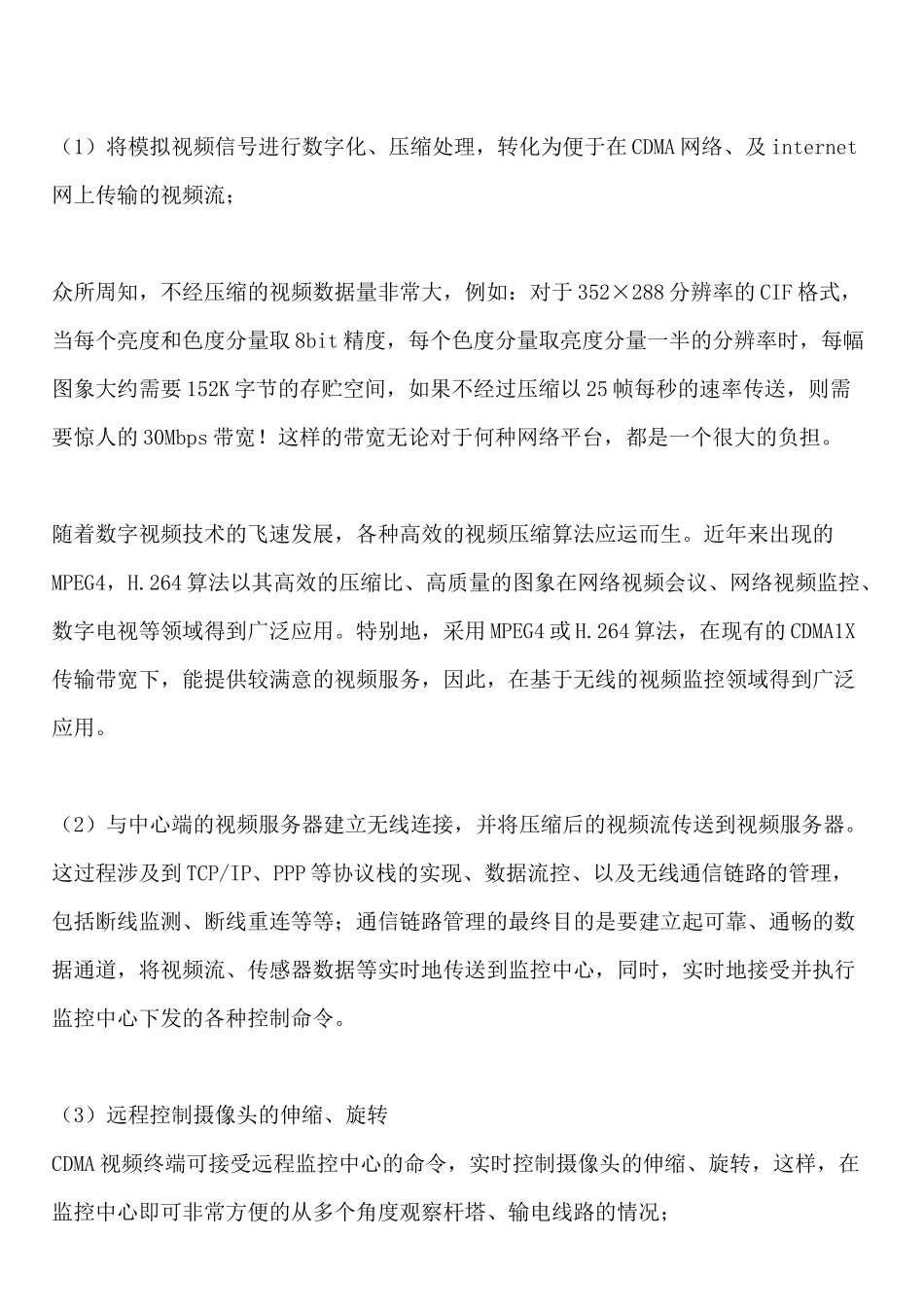

SP-CDMA基于CDMA1X的输电线路无线视频监控系统_第3页
3/21
基于 CDMA1X 的输电线路无线视频监控系统一、引言在我国经济快速增长、能源日益紧张的今天,电网的安全性越来越受到重视,这其中,高压输电线路的安全性也是不容忽视的重要环节。作为电力输送、遍布全国各地的网络,电力线路具有分布区域广、传输距离长、地形条件复杂多变、受环境气候影响大等特点,完全由人工定期巡检工作量非常大,而且难以做到全天候、广覆盖。随着通信技术、计算机网络技术以及数字视频技术的飞速发展,对输电线路实行远程视频监控成为了可能,由于输电线路固有的分布范围广的特点,实施远程无线视频监控有其独到的优势,更是得到越来越广泛的应用。其基本工作原理是:摄像头采集到的模拟视频信号,如:电力杆塔、线路图象,送到无线视频终端,经过数字化、视频压缩编码后,通过 CDMA1X 无线网络、internet 网送到视频监控中心,在监控中心上对视频流进行解码,即可看到摄像头拍摄的现场视频画面。采用这种方式对输电线路进行视频监控有如下优点:1、 采用 CDMA 无线网络传输,无须敷设通信电缆,大大方便了野外施工;2、 监控区域广阔,只要 CDMA 网络覆盖到的地方,都可以安装此监控设备;3、 现场设备无人值守,防护等级高,设备运行稳定可靠,免维护;4、 可传送现场的视频画面,比仅传送图片的系统更实时、更详细、更直观;5、 可远程控制摄像头;6、 可远程控制电源的开、关,以最大程度地降低功耗;7、 系统可方便地进行功能扩展,比如:增加温度、风速、风向、雨量等传感器,可以对输电线周边的环境进行全方位的监测。本文就该系统在输电线监控上的应用予以详细介绍。二、输电线路视频监控系统的组成整套设备是一个防水、防尘、防电磁干扰、满足 IP65 防护等级的机箱,机箱顶部是太阳能电池板,摄像头安装在杆塔的合适位置。机箱内部设备包括:CDMA 视频终端、蓄电池、蓄电池控制器等。下面分别对各个部分的功能予以描述。1、 CDMA 视频终端CDMA 视频终端是整个视频监控系统的核心,在本系统中,选用了上海英硕自动化科技有限公司研发的 CDMA 视频终端 VF-C600。它是一款集成度高、体积小巧、功能丰富、性能稳定的视频终端设备。其主要特点如下:(1) 2 路模拟视频输入信号,MPEG4 压缩算法;(3) 可同时传输视频流及数据;(4) 支持远程云台、镜头控制;(5) 支持远程 IP 地址、ID 号等参数修改;(6) 自带 4 路开关量输入,光耦隔离;2 路开关量输出,继电器输出;(7...
