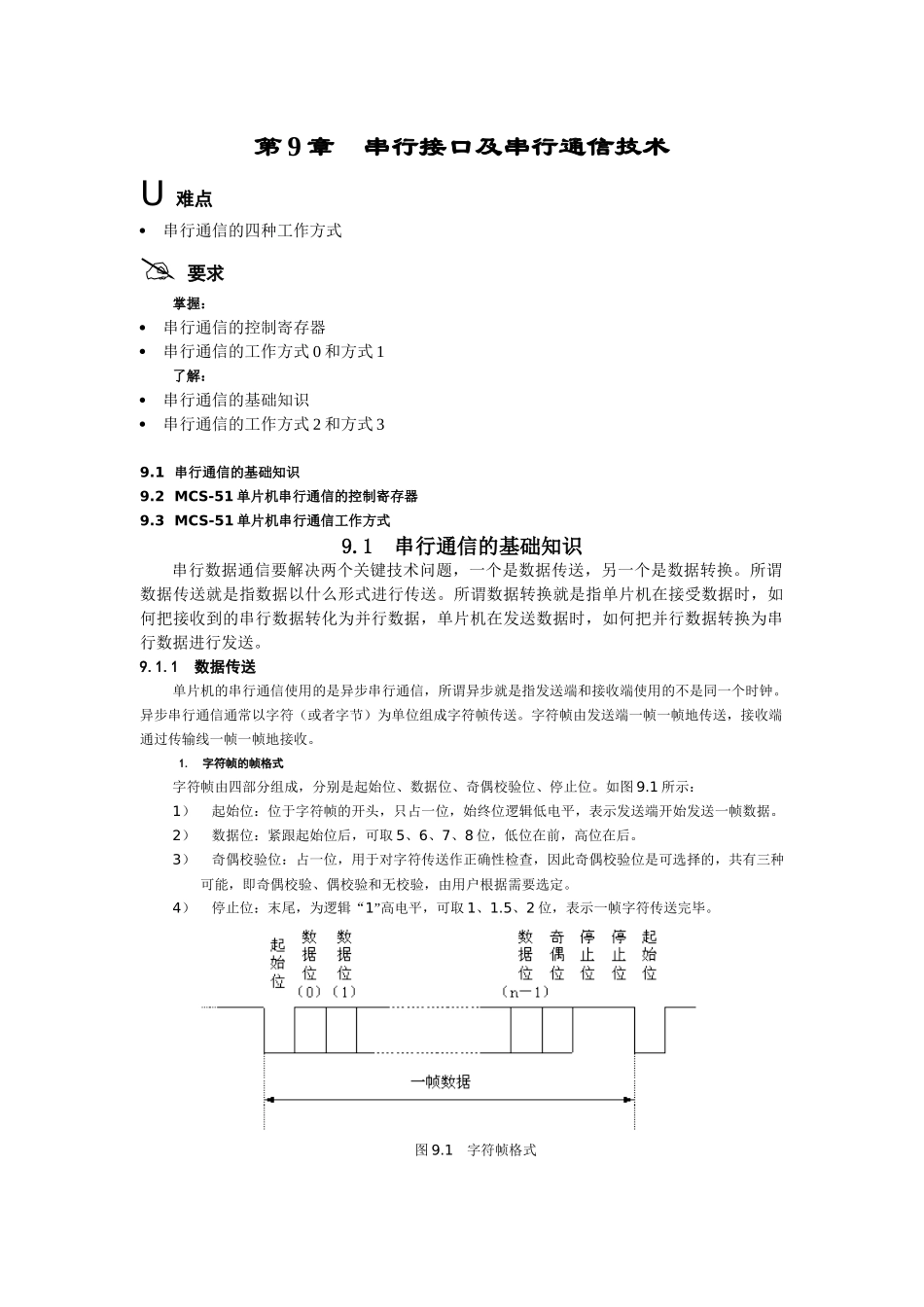

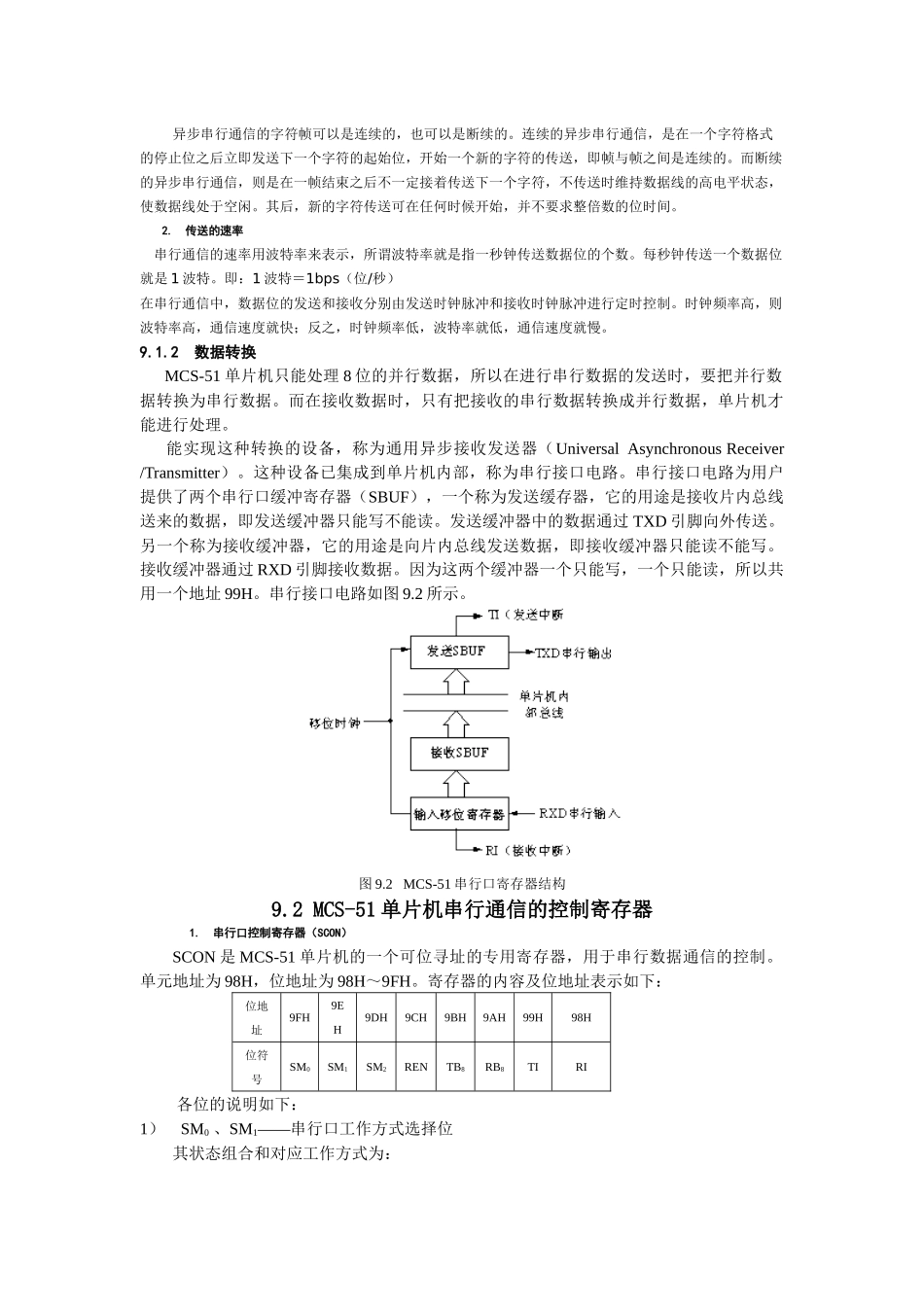

第 9 章 串行接口及串行通信技术U 难点串行通信的四种工作方式 @ 要求掌握:串行通信的控制寄存器 串行通信的工作方式 0 和方式 1 了解:串行通信的基础知识 串行通信的工作方式 2 和方式 3 9.1 串行通信的基础知识 9.2 MCS-51 单片机串行通信的控制寄存器 9.3 MCS-51 单片机串行通信工作方式 9.1 串行通信的基础知识 串行数据通信要解决两个关键技术问题,一个是数据传送,另一个是数据转换。所谓数据传送就是指数据以什么形式进行传送。所谓数据转换就是指单片机在接受数据时,如何把接收到的串行数据转化为并行数据,单片机在发送数据时,如何把并行数据转换为串行数据进行发送。9.1.1 数据传送单片机的串行通信使用的是异步串行通信,所谓异步就是指发送端和接收端使用的不是同一个时钟。异步串行通信通常以字符(或者字节)为单位组成字符帧传送。字符帧由发送端一帧一帧地传送,接收端通过传输线一帧一帧地接收。 1. 字符帧的帧格式 字符帧由四部分组成,分别是起始位、数据位、奇偶校验位、停止位。如图 9.1 所示:1) 起始位:位于字符帧的开头,只占一位,始终位逻辑低电平,表示发送端开始发送一帧数据。2) 数据位:紧跟起始位后,可取 5、6、7、8 位,低位在前,高位在后。3) 奇偶校验位:占一位,用于对字符传送作正确性检查,因此奇偶校验位是可选择的,共有三种可能,即奇偶校验、偶校验和无校验,由用户根据需要选定。4) 停止位:末尾,为逻辑“1”高电平,可取 1、1.5、2 位,表示一帧字符传送完毕。图 9.1 字符帧格式 异步串行通信的字符帧可以是连续的,也可以是断续的。连续的异步串行通信,是在一个字符格式的停止位之后立即发送下一个字符的起始位,开始一个新的字符的传送,即帧与帧之间是连续的。而断续的异步串行通信,则是在一帧结束之后不一定接着传送下一个字符,不传送时维持数据线的高电平状态,使数据线处于空闲。其后,新的字符传送可在任何时候开始,并不要求整倍数的位时间。 2. 传送的速率 串行通信的速率用波特率来表示,所谓波特率就是指一秒钟传送数据位的个数。每秒钟传送一个数据位就是 1 波特。即:1 波特=1bps(位/秒)在串行通信中,数据位的发送和接收分别由发送时钟脉冲和接收时钟脉冲进行定时控制。时钟频率高,则波特率高,通信速度就快;反之,时钟频率低,波特率就低,通信速度就慢。9.1.2 数据转换 MCS-51 单片机只能处理 8...
