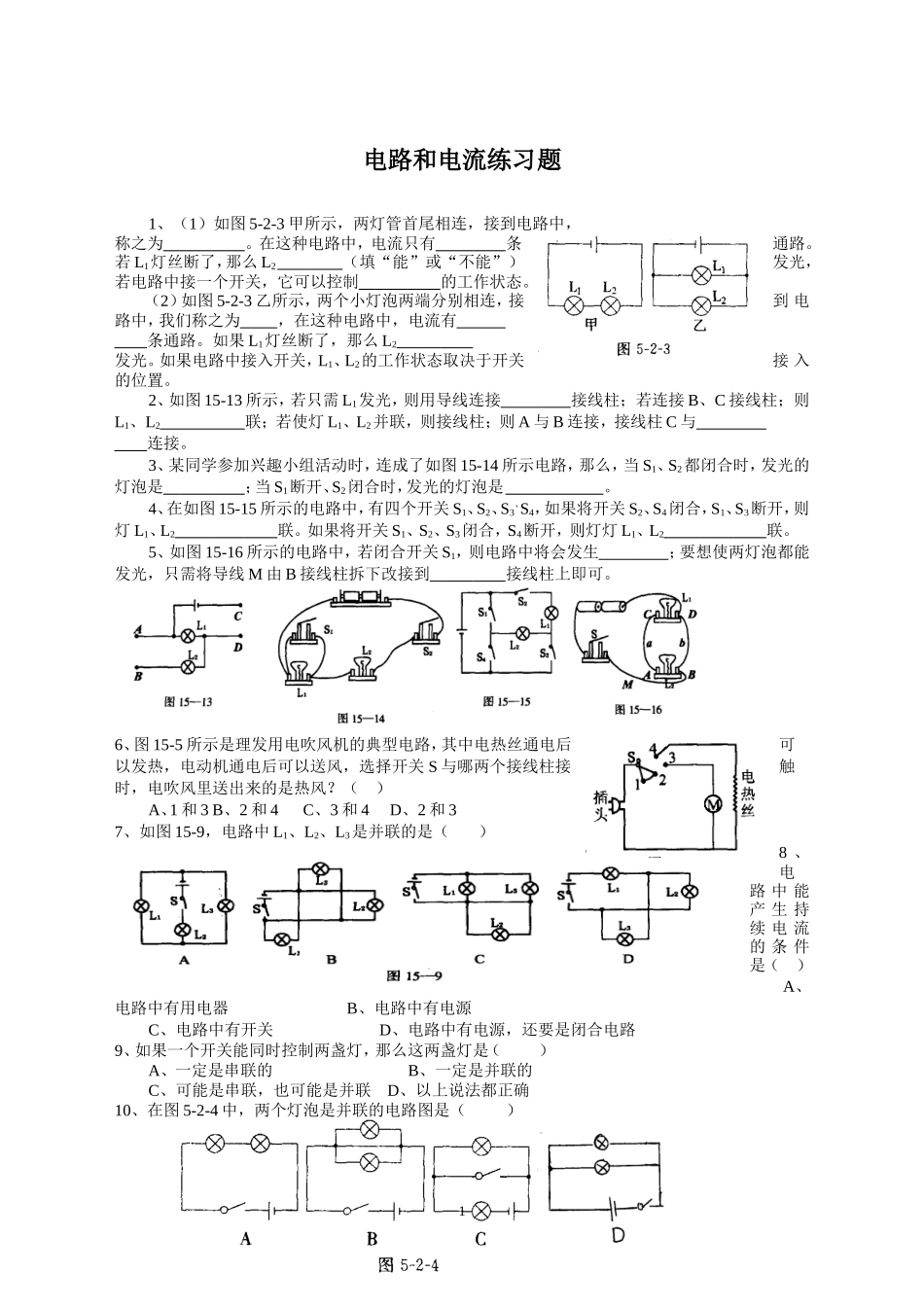

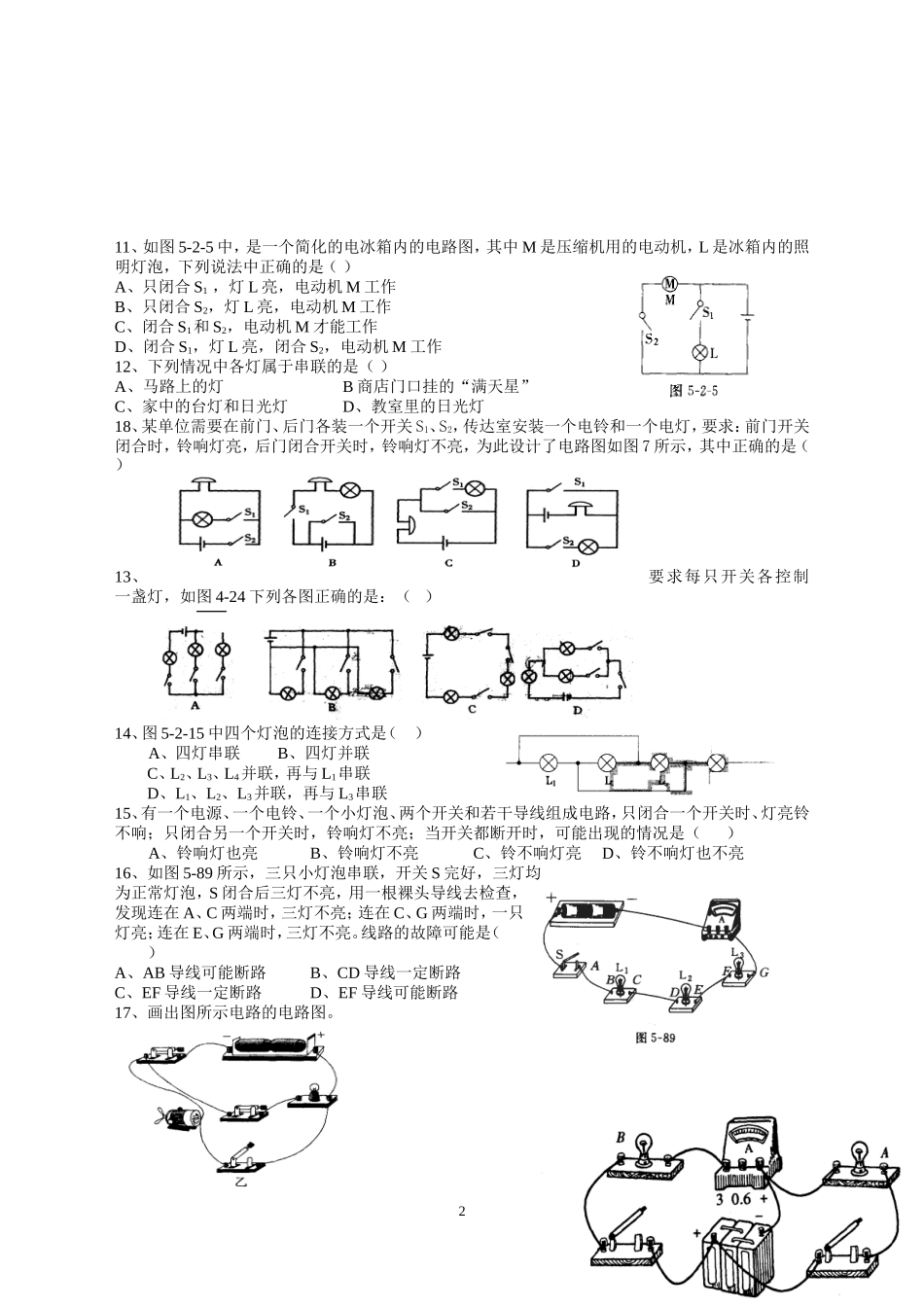

电路和电流练习题1、（1）如图 5-2-3 甲所示，两灯管首尾相连，接到电路中，称之为 。在这种电路中，电流只有 条通路。若 L1灯丝断了，那么 L2 （填“能”或“不能”）发光，若电路中接一个开关，它可以控制 的工作状态。（2）如图 5-2-3 乙所示，两个小灯泡两端分别相连，接到 电路中，我们称之为 ，在这种电路中，电流有 条通路。如果 L1灯丝断了，那么 L2 发光。如果电路中接入开关，L1、L2的工作状态取决于开关接 入的位置。2、如图 15-13 所示，若只需 L1发光，则用导线连接 接线柱；若连接 B、C 接线柱；则L1、L2 联；若使灯 L1、L2并联，则接线柱；则 A 与 B 连接，接线柱 C 与 连接。3、某同学参加兴趣小组活动时，连成了如图 15-14 所示电路，那么，当 S1、S2都闭合时，发光的灯泡是 ；当 S1断开、S2闭合时，发光的灯泡是 。4、在如图 15-15 所示的电路中，有四个开关 S1、S2、S3、S4，如果将开关 S2、S4闭合，S1、S3断开，则灯 L1、L2 联。如果将开关 S1、S2、S3闭合，S4断开，则灯灯 L1、L2 联。5、如图 15-16 所示的电路中，若闭合开关 S1，则电路中将会发生 ；要想使两灯泡都能发光，只需将导线 M 由 B 接线柱拆下改接到 接线柱上即可。6、图 15-5 所示是理发用电吹风机的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，选择开关 S 与哪两个接线柱接触时，电吹风里送出来的是热风？（ ）A、1 和 3 B、2 和 4 C、3 和 4 D、2 和 37、如图 15-9，电路中 L1、L2、L3是并联的是（ ）8 、电路 中 能产 生 持续 电 流的 条 件是（ ）A、电路中有用电器 B、电路中有电源 C、电路中有开关 D、电路中有电源，还要是闭合电路9、如果一个开关能同时控制两盏灯，那么这两盏灯是（）A、一定是串联的B、一定是并联的C、可能是串联，也可能是并联 D、以上说法都正确10、在图 5-2-4 中，两个灯泡是并联的电路图是（）111、如图 5-2-5 中，是一个简化的电冰箱内的电路图，其中 M 是压缩机用的电动机，L 是冰箱内的照明灯泡，下列说法中正确的是（ ）A、只闭合 S1 ，灯 L 亮，电动机 M 工作 B、只闭合 S2，灯 L 亮，电动机 M 工作C、闭合 S1和 S2，电动机 M 才能工作 D、闭合 S1，灯 L 亮，闭合 S2，电动机 M 工作12、下列情况中各灯属于串联的是（ ）A、马路上的灯 B 商店门口挂的“满天星” C、家中的台...
