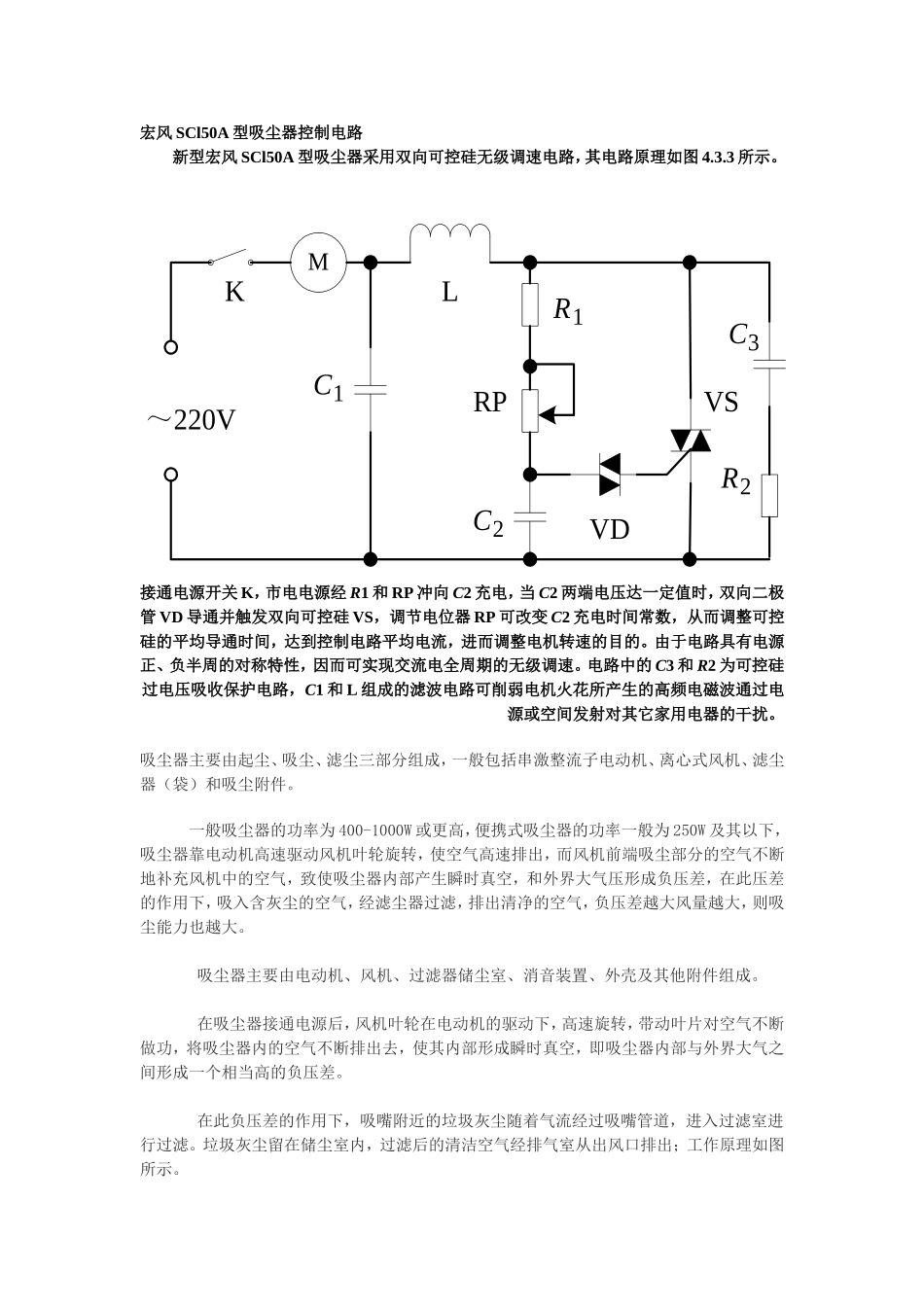

宏风 SCl50A 型吸尘器控制电路 新型宏风 SCl50A 型吸尘器采用双向可控硅无级调速电路，其电路原理如图 4.3.3 所示。 接通电源开关 K，市电电源经 R1 和 RP 冲向 C2 充电，当 C2 两端电压达一定值时，双向二极管 VD 导通并触发双向可控硅 VS，调节电位器 RP 可改变 C2 充电时间常数，从而调整可控硅的平均导通时间，达到控制电路平均电流，进而调整电机转速的目的。由于电路具有电源正、负半周的对称特性，因而可实现交流电全周期的无级调速。电路中的 C3 和 R2 为可控硅过电压吸收保护电路，C1 和 L 组成的滤波电路可削弱电机火花所产生的高频电磁波通过电源或空间发射对其它家用电器的干扰。吸尘器主要由起尘、吸尘、滤尘三部分组成，一般包括串激整流子电动机、离心式风机、滤尘器（袋）和吸尘附件。 一般吸尘器的功率为 400-1000W 或更高，便携式吸尘器的功率一般为 250W 及其以下，吸尘器靠电动机高速驱动风机叶轮旋转，使空气高速排出，而风机前端吸尘部分的空气不断地补充风机中的空气，致使吸尘器内部产生瞬时真空，和外界大气压形成负压差，在此压差的作用下，吸入含灰尘的空气，经滤尘器过滤，排出清净的空气，负压差越大风量越大，则吸尘能力也越大。 吸尘器主要由电动机、风机、过滤器储尘室、消音装置、外壳及其他附件组成。 在吸尘器接通电源后，风机叶轮在电动机的驱动下，高速旋转，带动叶片对空气不断做功，将吸尘器内的空气不断排出去，使其内部形成瞬时真空，即吸尘器内部与外界大气之间形成一个相当高的负压差。 在此负压差的作用下，吸嘴附近的垃圾灰尘随着气流经过吸嘴管道，进入过滤室进行过滤。垃圾灰尘留在储尘室内，过滤后的清洁空气经排气室从出风口排出；工作原理如图所示。MKVSC3R2R1C2C1LRPVD～220V
