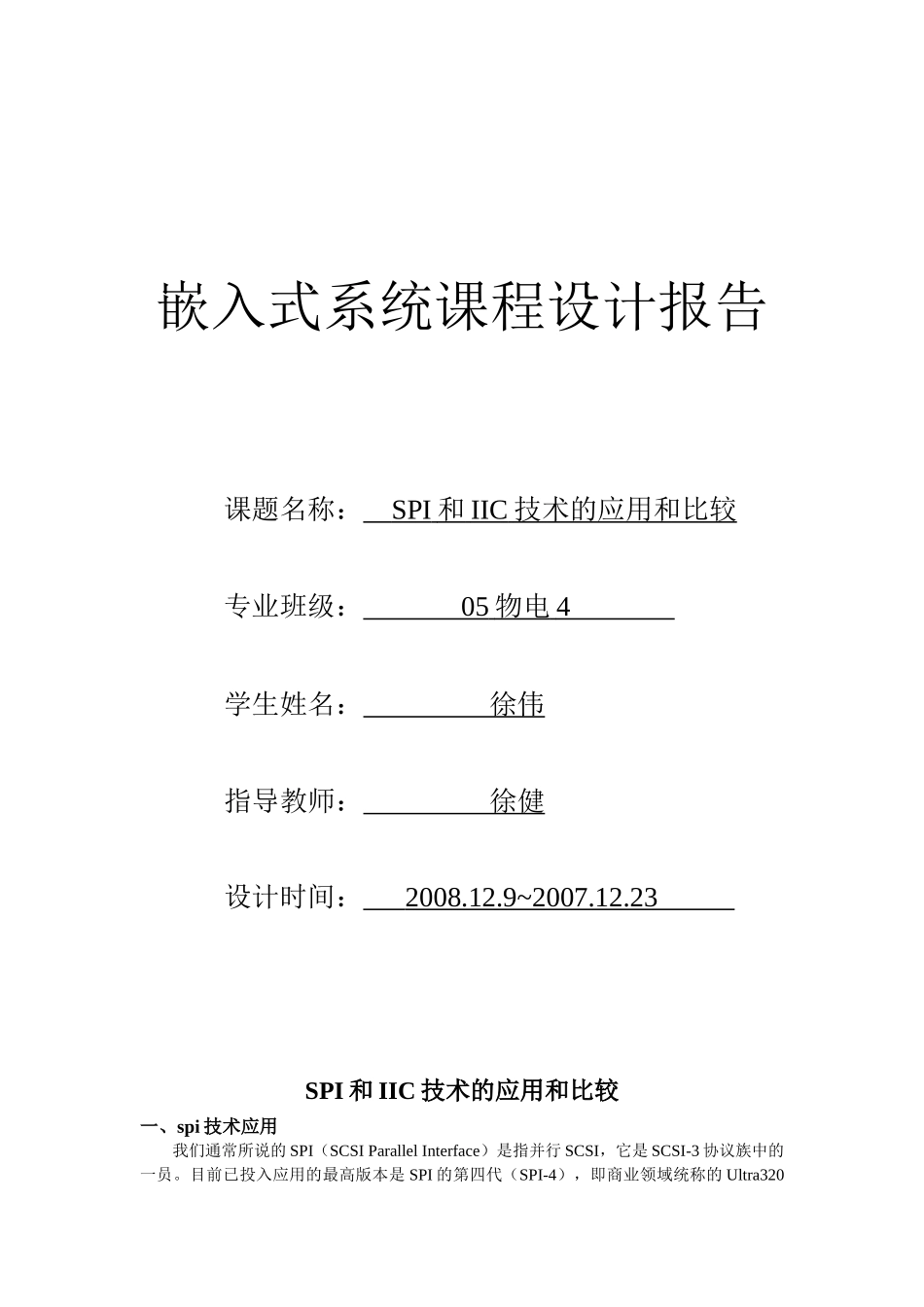

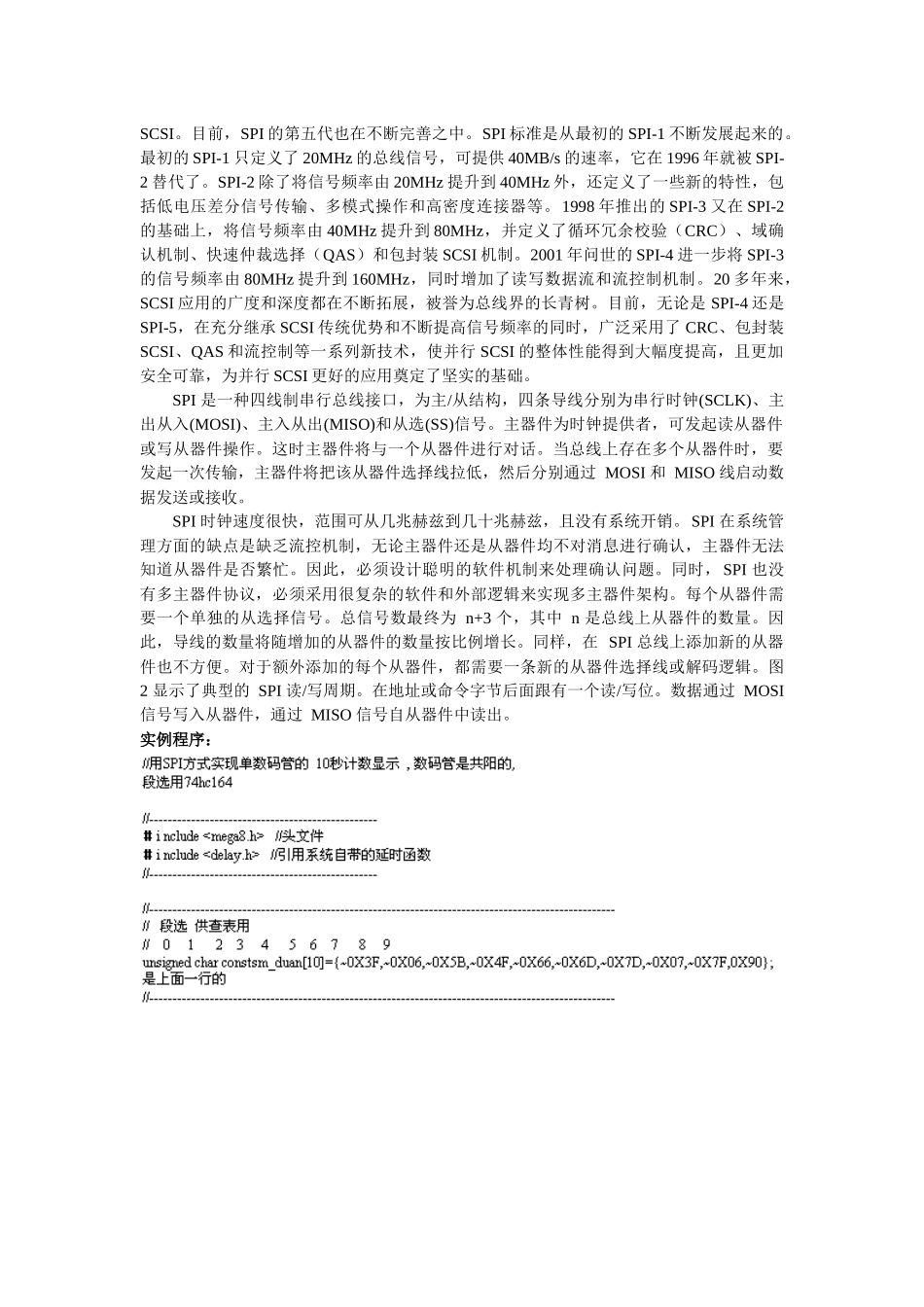

嵌入式系统课程设计报告课题名称： SPI 和 IIC 技术的应用和比较 专业班级： 05 物电 4 学生姓名： 徐伟 指导教师： 徐健 设计时间： 2008.12.9~2007.12.23 SPI 和 IIC 技术的应用和比较一、spi 技术应用我们通常所说的 SPI（SCSI Parallel Interface）是指并行 SCSI，它是 SCSI-3 协议族中的一员。目前已投入应用的最高版本是 SPI 的第四代（SPI-4），即商业领域统称的 Ultra320 SCSI。目前，SPI 的第五代也在不断完善之中。SPI 标准是从最初的 SPI-1 不断发展起来的。最初的 SPI-1 只定义了 20MHz 的总线信号，可提供 40MB/s 的速率，它在 1996 年就被 SPI-2 替代了。SPI-2 除了将信号频率由 20MHz 提升到 40MHz 外，还定义了一些新的特性，包括低电压差分信号传输、多模式操作和高密度连接器等。1998 年推出的 SPI-3 又在 SPI-2的基础上，将信号频率由 40MHz 提升到 80MHz，并定义了循环冗余校验（CRC）、域确认机制、快速仲裁选择（QAS）和包封装 SCSI 机制。2001 年问世的 SPI-4 进一步将 SPI-3的信号频率由 80MHz 提升到 160MHz，同时增加了读写数据流和流控制机制。20 多年来，SCSI 应用的广度和深度都在不断拓展，被誉为总线界的长青树。目前，无论是 SPI-4 还是SPI-5，在充分继承 SCSI 传统优势和不断提高信号频率的同时，广泛采用了 CRC、包封装SCSI、QAS 和流控制等一系列新技术，使并行 SCSI 的整体性能得到大幅度提高，且更加安全可靠，为并行 SCSI 更好的应用奠定了坚实的基础。SPI 是一种四线制串行总线接口，为主/从结构，四条导线分别为串行时钟(SCLK)、主出从入(MOSI)、主入从出(MISO)和从选(SS)信号。主器件为时钟提供者，可发起读从器件或写从器件操作。这时主器件将与一个从器件进行对话。当总线上存在多个从器件时，要发起一次传输，主器件将把该从器件选择线拉低，然后分别通过 MOSI 和 MISO 线启动数据发送或接收。SPI 时钟速度很快，范围可从几兆赫兹到几十兆赫兹，且没有系统开销。SPI 在系统管理方面的缺点是缺乏流控机制，无论主器件还是从器件均不对消息进行确认，主器件无法知道从器件是否繁忙。因此，必须设计聪明的软件机制来处理确认问题。同时， SPI 也没有多主器件协议，必须采用很复杂的软件和外部逻辑来实现多主器件架构。每个从器件需要一个单独的从选择信号。总信号数最终为 n+3 个，其中 n 是总线上从器件的数...
