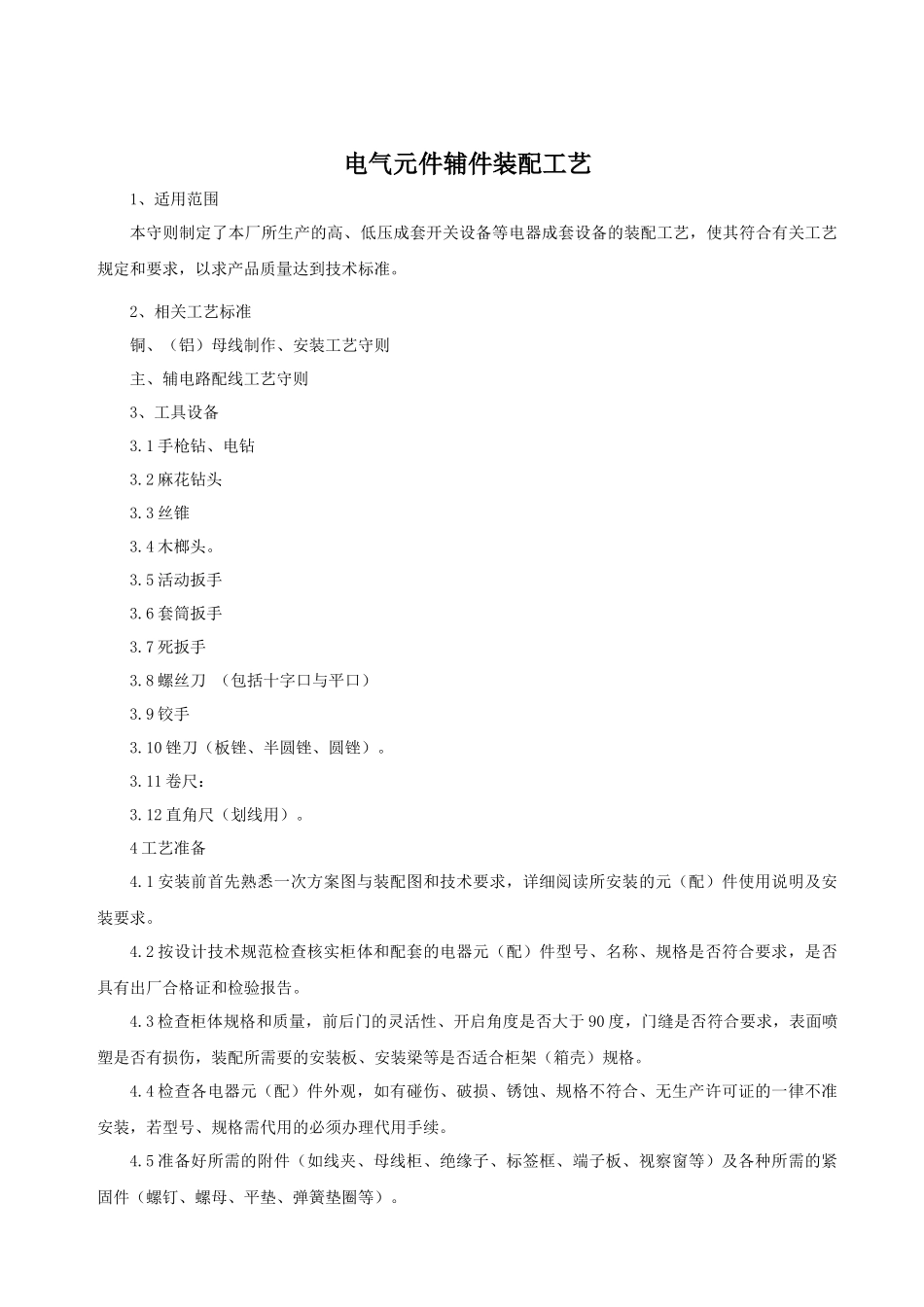

电气元件辅件装配工艺1、适用范围本守则制定了本厂所生产的高、低压成套开关设备等电器成套设备的装配工艺，使其符合有关工艺规定和要求，以求产品质量达到技术标准。2、相关工艺标准铜、（铝）母线制作、安装工艺守则主、辅电路配线工艺守则3、工具设备 3.1 手枪钻、电钻 3.2 麻花钻头 3.3 丝锥 3.4 木榔头。3.5 活动扳手 3.6 套筒扳手 3.7 死扳手 3.8 螺丝刀 （包括十字口与平口）3.9 铰手 3.10 锉刀（板锉、半圆锉、圆锉）。3.11 卷尺： 3.12 直角尺（划线用）。4 工艺准备4.1 安装前首先熟悉一次方案图与装配图和技术要求，详细阅读所安装的元（配）件使用说明及安装要求。4.2 按设计技术规范检查核实柜体和配套的电器元（配）件型号、名称、规格是否符合要求，是否具有出厂合格证和检验报告。4.3 检查柜体规格和质量，前后门的灵活性、开启角度是否大于 90 度，门缝是否符合要求，表面喷塑是否有损伤，装配所需要的安装板、安装梁等是否适合柜架（箱壳）规格。4.4 检查各电器元（配）件外观，如有碰伤、破损、锈蚀、规格不符合、无生产许可证的一律不准安装，若型号、规格需代用的必须办理代用手续。4.5 准备好所需的附件（如线夹、母线柜、绝缘子、标签框、端子板、视察窗等）及各种所需的紧固件（螺钉、螺母、平垫、弹簧垫圈等）。5 工艺过程5.1 固定式低压开关设备的装配工艺过程。5.1.1 根据一次方案图装配规范表，将所需配套元器件按照各台设备的要求堆放于各有关框架内或附近。5.1.2 如需装配前后门、仪表门的橡胶密封条、门锁和视察框，应按装配要求进行，门锁安装应调整至门的晃动小于 2 毫米，否则再进行调整达到要求。5.1.3 将应安装元（配）件的各类条（板）、横梁、柜壳按尺寸要求和安装位置牢固的固定于柜体上，并注意配妥接地垫圈和接地螺钉及接地标志。5.1.4 按装配图要求安装于面板或门等位置的仪表、指示灯、按钮、刀开关手柄、转换开关、标签框等按规定部位安装准确，要求间距均匀、横向水平、纵向垂直，力求整齐美观，不得出现歪斜现象，调整完毕后逐个将螺母紧固。5.1.5 柜内所有电器元（配）件、刀开关、短路器、接触器、互感器、熔断器等应牢固的固定在柜架或安装支架上，不允许悬挂在其他配件上，如面板上电器元（配）件的二次接线因柜内所装电器元（配）件的安装而影响接线工作，应先将部分接线工作完成后在进行安装。5.1.6 电器元（配）件安装后，进行一次母线和二次行线制...
