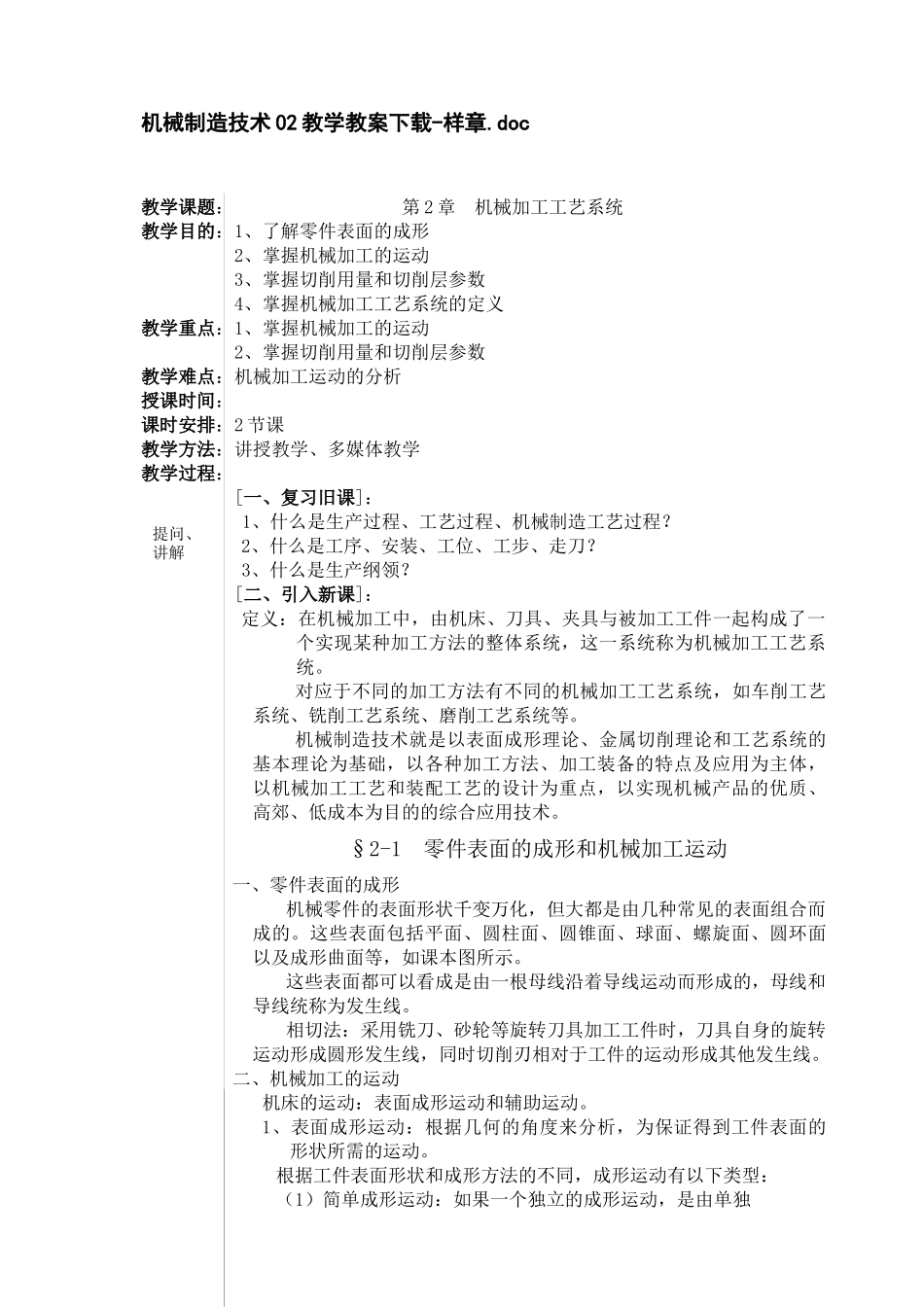

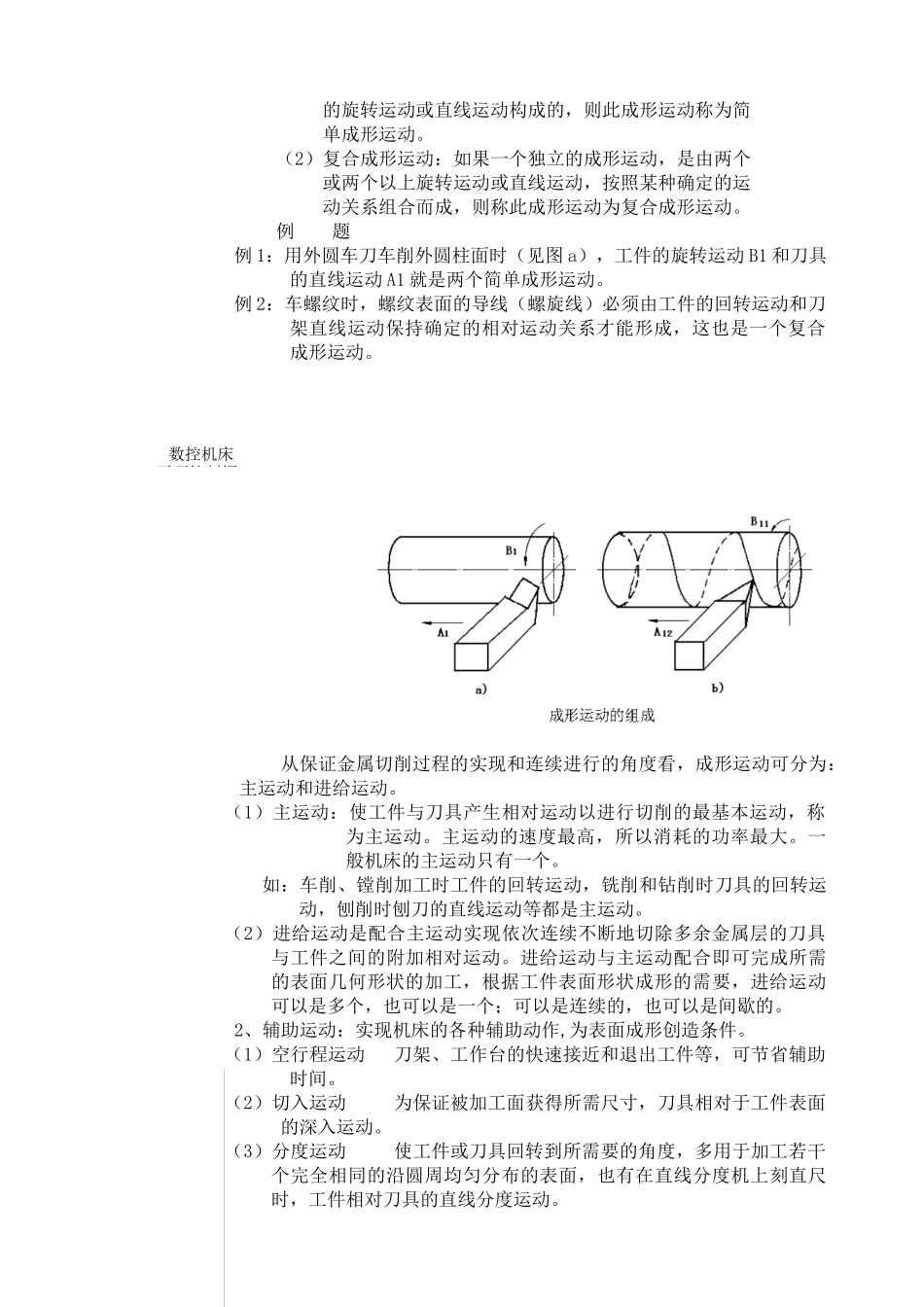

机械制造技术 02 教学教案下载-样章.doc教学课题: 第 2 章 机械加工工艺系统教学目的:1、了解零件表面的成形 2、掌握机械加工的运动 3、掌握切削用量和切削层参数 4、掌握机械加工工艺系统的定义教学重点:1、掌握机械加工的运动 2、掌握切削用量和切削层参数教学难点:机械加工运动的分析授课时间:课时安排:2 节课教学方法:讲授教学、多媒体教学教学过程: [一、复习旧课]:1、什么是生产过程、工艺过程、机械制造工艺过程?2、什么是工序、安装、工位、工步、走刀?3、什么是生产纲领?[二、引入新课]: 定义:在机械加工中,由机床、刀具、夹具与被加工工件一起构成了一个实现某种加工方法的整体系统,这一系统称为机械加工工艺系统。对应于不同的加工方法有不同的机械加工工艺系统,如车削工艺系统、铣削工艺系统、磨削工艺系统等。机械制造技术就是以表面成形理论、金属切削理论和工艺系统的基本理论为基础,以各种加工方法、加工装备的特点及应用为主体,以机械加工工艺和装配工艺的设计为重点,以实现机械产品的优质、高郊、低成本为目的的综合应用技术。§2-1 零件表面的成形和机械加工运动一、零件表面的成形机械零件的表面形状千变万化,但大都是由几种常见的表面组合而成的。这些表面包括平面、圆柱面、圆锥面、球面、螺旋面、圆环面以及成形曲面等,如课本图所示。这些表面都可以看成是由一根母线沿着导线运动而形成的,母线和导线统称为发生线。相切法:采用铣刀、砂轮等旋转刀具加工工件时,刀具自身的旋转运动形成圆形发生线,同时切削刃相对于工件的运动形成其他发生线。二、机械加工的运动机床的运动:表面成形运动和辅助运动。 1、表面成形运动:根据几何的角度来分析,为保证得到工件表面的形状所需的运动。根据工件表面形状和成形方法的不同,成形运动有以下类型:(1)简单成形运动:如果一个独立的成形运动,是由单独提问、讲解 的旋转运动或直线运动构成的,则此成形运动称为简 单成形运动。 (2)复合成形运动:如果一个独立的成形运动,是由两个 或两个以上旋转运动或直线运动,按照某种确定的运 动关系组合而成,则称此成形运动为复合成形运动。 例 题例 1:用外圆车刀车削外圆柱面时(见图 a),工件的旋转运动 B1 和刀具的直线运动 A1 就是两个简单成形运动。 例 2:车螺纹时,螺纹表面的导线(螺旋线)必须由工件的回转运动和刀架直线运动保持确定的相对运动关系才能形成,这也是...
