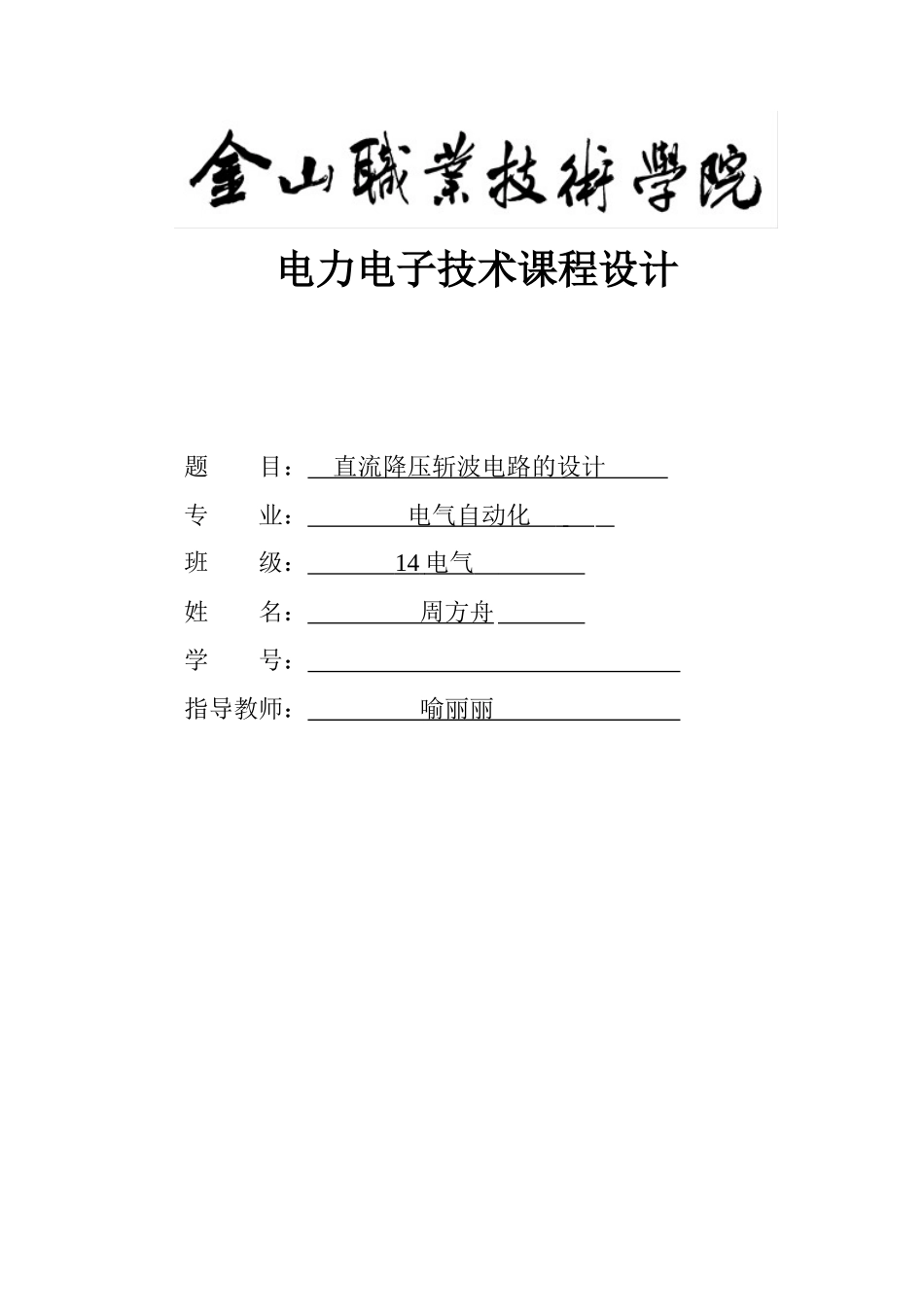

电力电子技术课程设计题 目： 直流降压斩波电路的设计 专 业： 电气自动化 班 级： 14 电气 姓 名： 周方舟 学 号： 指导教师： 喻丽丽 目 录一 设计要求与方案………………………………………………………………… 4二 设计原理分析…………………………………………………………………… 42.1 总体结构分分析 ………………………………………………………… 4 2.2 直流电源设计………………………………………………………… 5 2．3 主电路工作原理······……………………………………………………6 2.4 触 发 电 路 设 计 … … … … … … … … … … … … … … … … … … … … … 10 2.5 过压过流保护原理与设计…………………………………………………15三仿真分析与调试…………………………………………………………… 17 3.1 Matlab 仿真图…………………………………………………………17 3.2 仿 真 结 果 … … … … … … … … … … … … … … … … … … … … … … 18 3.3 仿真实验结论……………………………………………………………24元 器 件 列 表 ····…………………………………………………………………24设计心得……………………………………………………………………………25参考文献……………………………………………………………………………25致 谢……………………………………………………………………………… 26一．设计要求与方案供电方案有两种选择。一，线性直流电源。线性电源（Linear power supply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压，必须经过稳压电源进行稳压。线性电源体积重量大，很难实现小型化、损耗大、效率低、输出与输入之间有公共端，不易实现隔离，只能降压，不能升压。二，升压斩波电路。由脉宽调制芯片 TL494 为控制器构成 BOOST 原理的，实现升压型 DC-DC 变换器，输出电压的可调整与稳压控制的开关源是借助晶体管的开/关实现的。因此选择方案二。设计要求：设计要求是输出电压 Uo=220V 可调的 DC/DC 变换器，这里为升压斩波电路。由于这些电路中都需要直流电源，所以这部分由以前所学模拟电路知识可以由整流器解决。MOSFET 的通...
