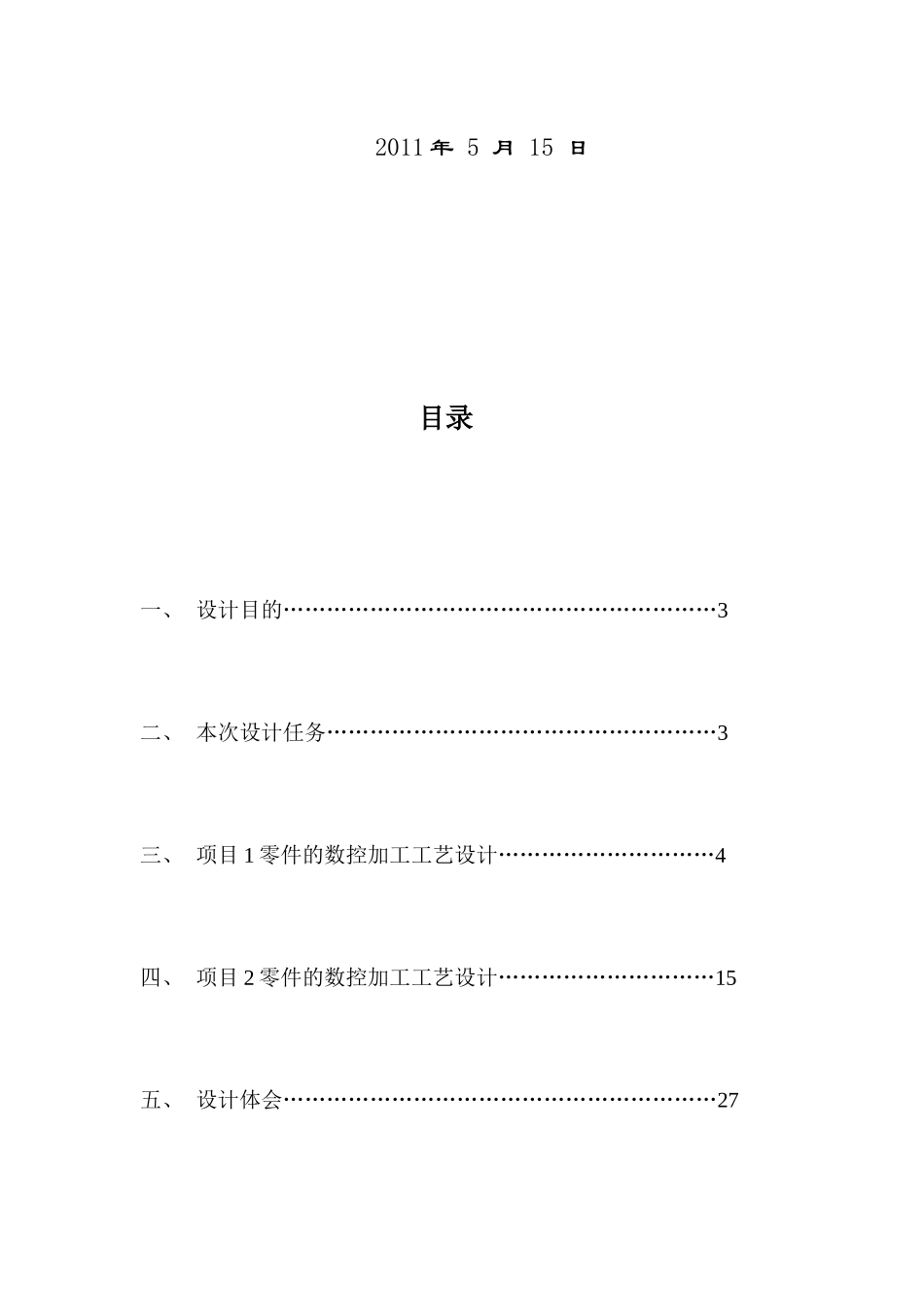

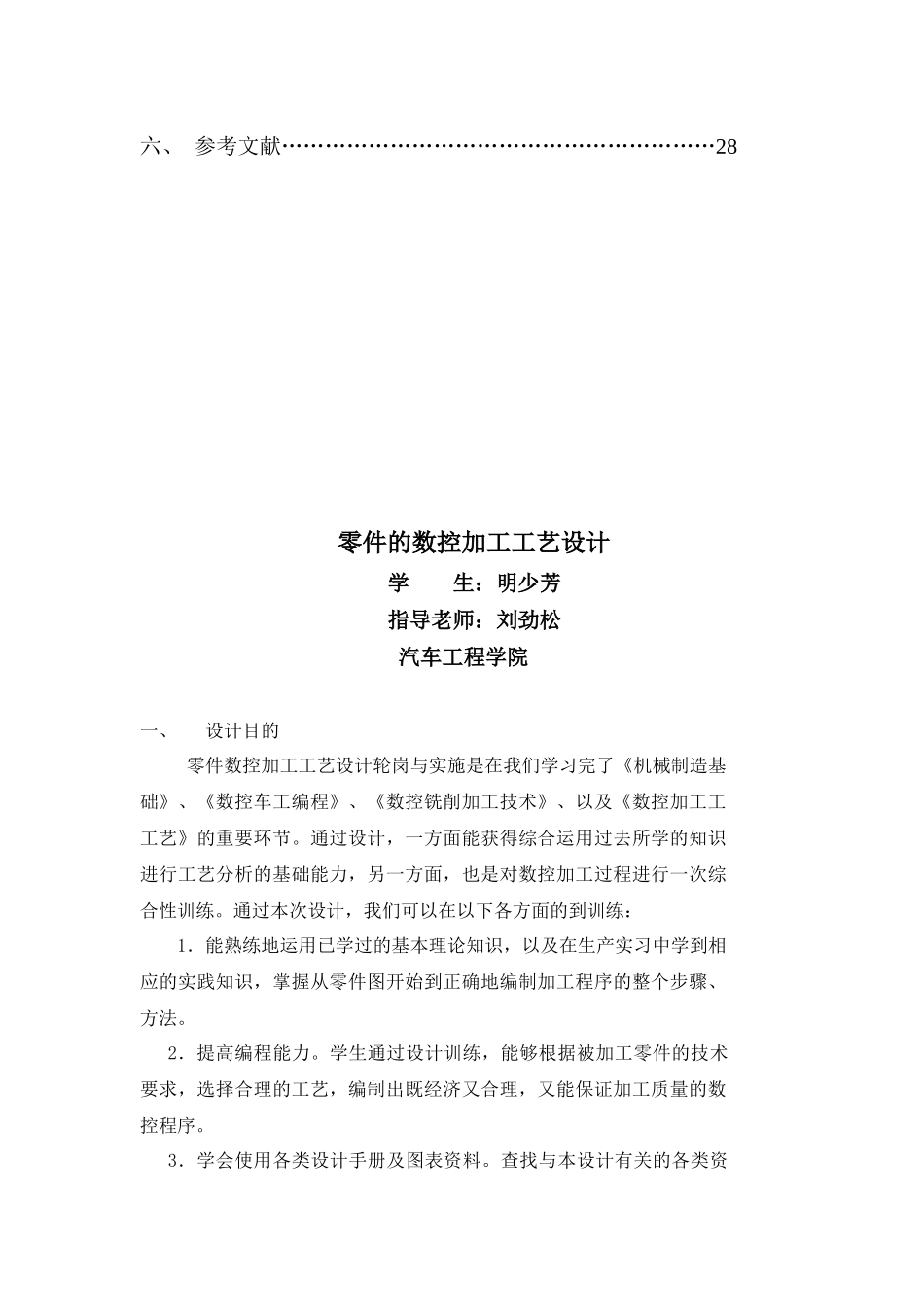

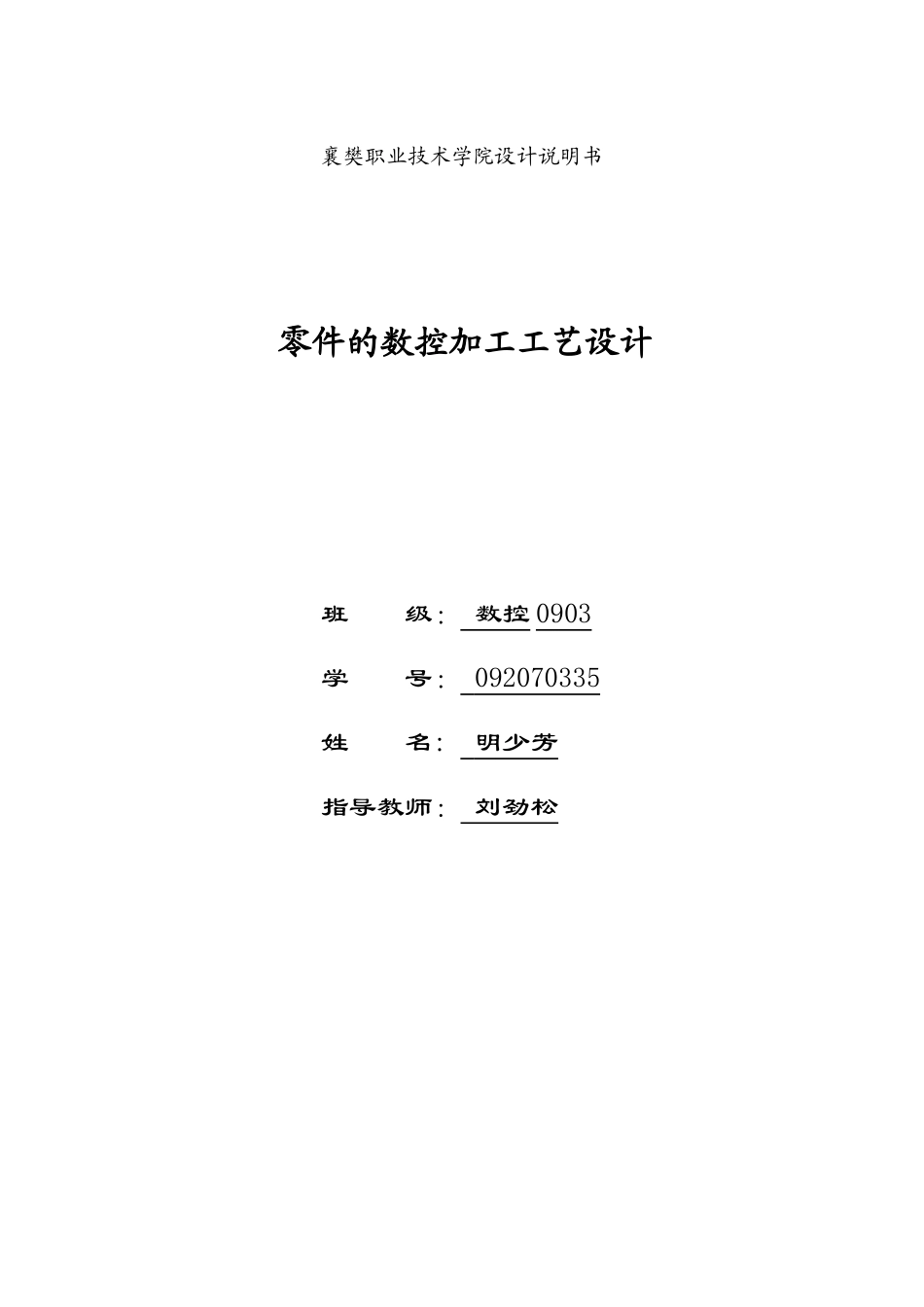

襄樊职业技术学院设计说明书零件的数控加工工艺设计班 级： 数控 0903 学 号： 092070335 姓 名: 明少芳 指导教师： 刘劲松2011 年 5 月 15 日目录一、 设计目的……………………………………………………3二、 本次设计任务………………………………………………3三、 项目 1 零件的数控加工工艺设计…………………………4四、 项目 2 零件的数控加工工艺设计…………………………15五、 设计体会……………………………………………………27六、 参考文献……………………………………………………28零件的数控加工工艺设计学 生：明少芳指导老师：刘劲松汽车工程学院一、设计目的零件数控加工工艺设计轮岗与实施是在我们学习完了《机械制造基础》、《数控车工编程》、《数控铣削加工技术》、以及《数控加工工工艺》的重要环节。通过设计，一方面能获得综合运用过去所学的知识进行工艺分析的基础能力，另一方面，也是对数控加工过程进行一次综合性训练。通过本次设计，我们可以在以下各方面的到训练：1．能熟练地运用已学过的基本理论知识，以及在生产实习中学到相应的实践知识，掌握从零件图开始到正确地编制加工程序的整个步骤、方法。2．提高编程能力。学生通过设计训练，能够根据被加工零件的技术要求，选择合理的工艺，编制出既经济又合理，又能保证加工质量的数控程序。3．学会使用各类设计手册及图表资料。查找与本设计有关的各类资料的名称及出处，并能做到正确熟练运用。二、本次设计任务项目一：零件为连接轴项目二：零件为槽板三、项目 1 零件的数控加工工艺设计1.零件图分析零件如图所示，该零件材料为 45 钢；零件由圆柱面、内孔面、圆锥面、圆弧面、退刀槽、螺纹组成；尺寸标注：完整，正确，清晰；φ32,、φ38 的外圆有公差要求，公差要求为 0.05，φ22 的内孔有公差要求，公差要求为0.052，精度等级为 IT8，螺纹有公差要求，中经和小径的公差为 6g；无形位公差要求，但注意内孔和各外圆同心；各表面均需加工，其中：φ32、φ38 的外圆面、圆弧面、φ22 的内孔面表面粗糙度为 Ra1.6um，φ26 的外圆、φ20 内孔表面粗糙度为 Ra12.5um，其余全为 Ra3.2um；无热处理要求。零件图如下：2.工艺分析（1）零件毛坯：由于各外圆尺寸相差不大，故选择棒料为 φ40×110（2）表面加工方法：内孔：钻——粗镗——精镗外圆面：粗车——精车圆锥面：粗车——精车圆弧面：粗车——精车螺纹：粗车螺...
