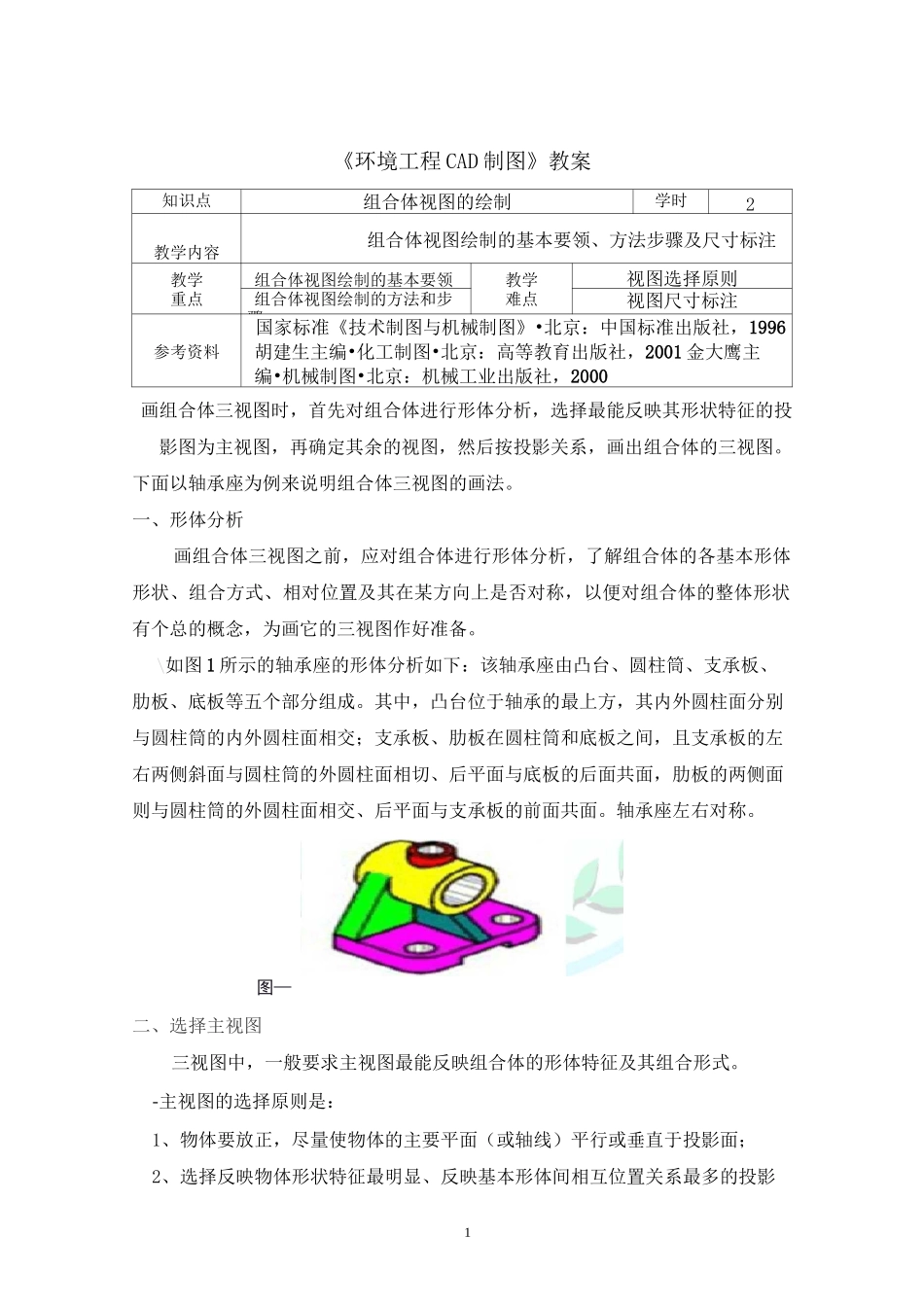

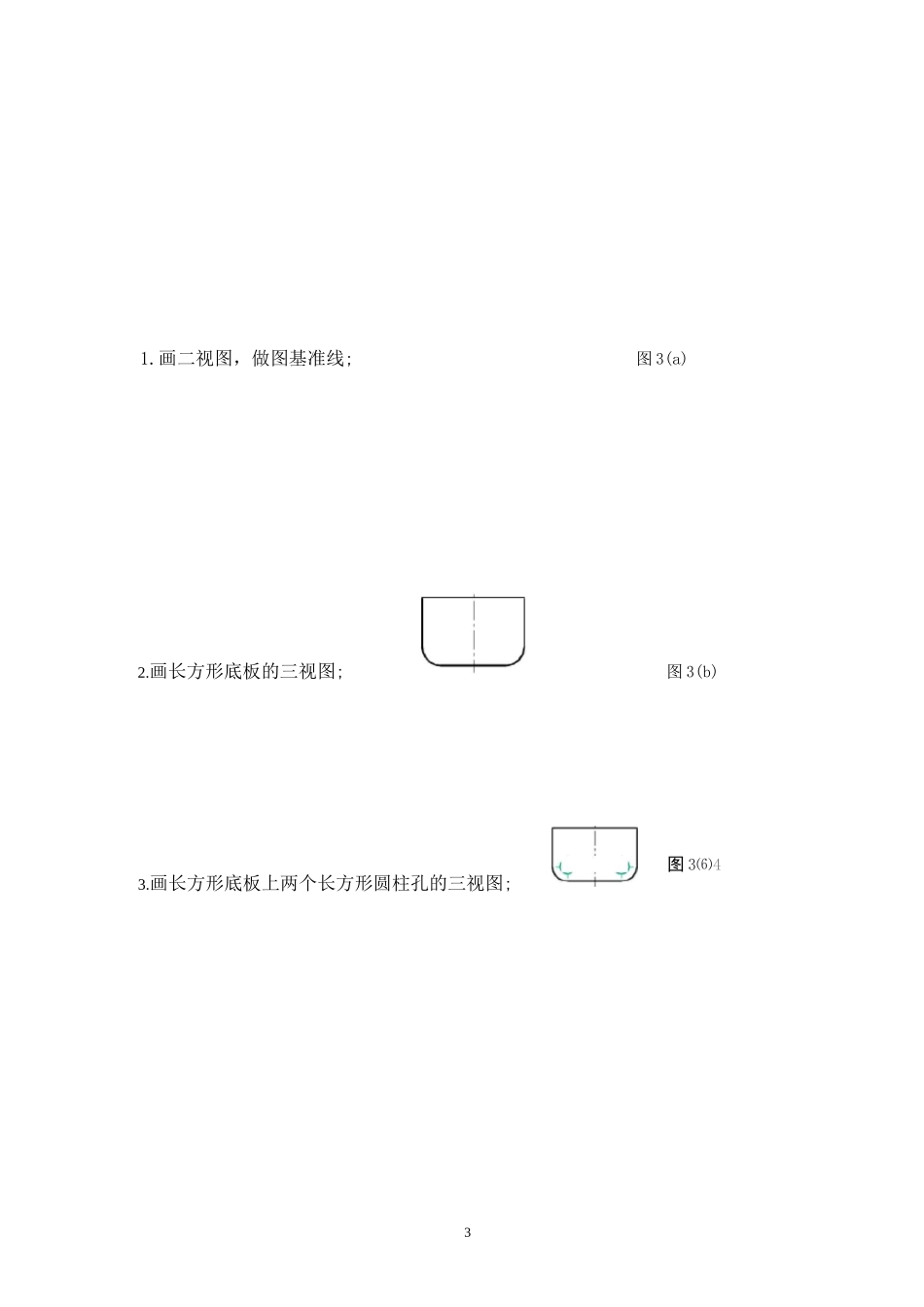

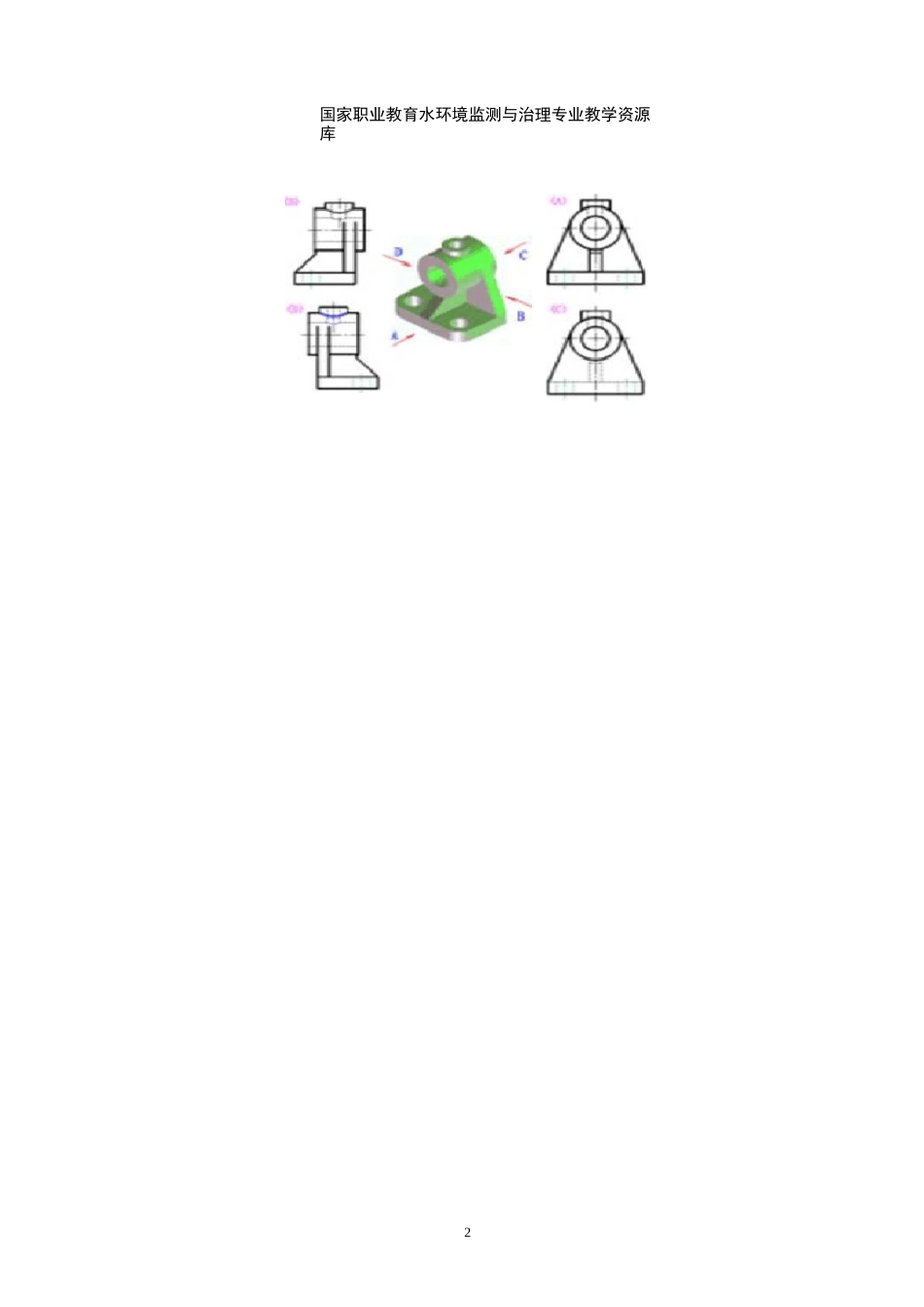

1《环境工程 CAD 制图》教案知识点组合体视图的绘制学时2教学内容组合体视图绘制的基本要领、方法步骤及尺寸标注教学组合体视图绘制的基本要领教学视图选择原则重点组合体视图绘制的方法和步骤难点视图尺寸标注参考资料国家标准《技术制图与机械制图》•北京：中国标准出版社，1996胡建生主编•化工制图•北京：高等教育出版社，2001 金大鹰主编•机械制图•北京：机械工业出版社，2000画组合体三视图时，首先对组合体进行形体分析，选择最能反映其形状特征的投影图为主视图，再确定其余的视图，然后按投影关系，画出组合体的三视图。下面以轴承座为例来说明组合体三视图的画法。一、形体分析画组合体三视图之前，应对组合体进行形体分析，了解组合体的各基本形体形状、组合方式、相对位置及其在某方向上是否对称，以便对组合体的整体形状有个总的概念，为画它的三视图作好准备。\如图 1 所示的轴承座的形体分析如下：该轴承座由凸台、圆柱筒、支承板、肋板、底板等五个部分组成。其中，凸台位于轴承的最上方，其内外圆柱面分别与圆柱筒的内外圆柱面相交；支承板、肋板在圆柱筒和底板之间，且支承板的左右两侧斜面与圆柱筒的外圆柱面相切、后平面与底板的后面共面，肋板的两侧面则与圆柱筒的外圆柱面相交、后平面与支承板的前面共面。轴承座左右对称。图—二、选择主视图三视图中，一般要求主视图最能反映组合体的形体特征及其组合形式。-主视图的选择原则是：1、物体要放正，尽量使物体的主要平面（或轴线）平行或垂直于投影面；2、选择反映物体形状特征最明显、反映基本形体间相互位置关系最多的投影国家职业教育水环境监测与治理专业教学资源库231.画二视图，做图基准线;图 3(a)2.画长方形底板的三视图;图 3(b)3.画长方形底板上两个长方形圆柱孔的三视图;图 3⑹4国家职业教育水环境监测与治理专业教学资源库45国家职业教育水环境监测与治理专业教学资源库6国家职业教育水环境监测与治理专业教学资源库78.画梯形肋板的三视图，处理其与圆柱筒的图线关系;8位置尺寸。1、常见的平面立体的尺寸标注，如图 4 所示。101rriAL.25「T图 42、常见的回转体的尺寸标注，如图 5 所示。3、基本形体被截切和相贯时的尺寸标注，如图 6 所示。图国家职业教育水环境监测与治理专业教学资源库9
