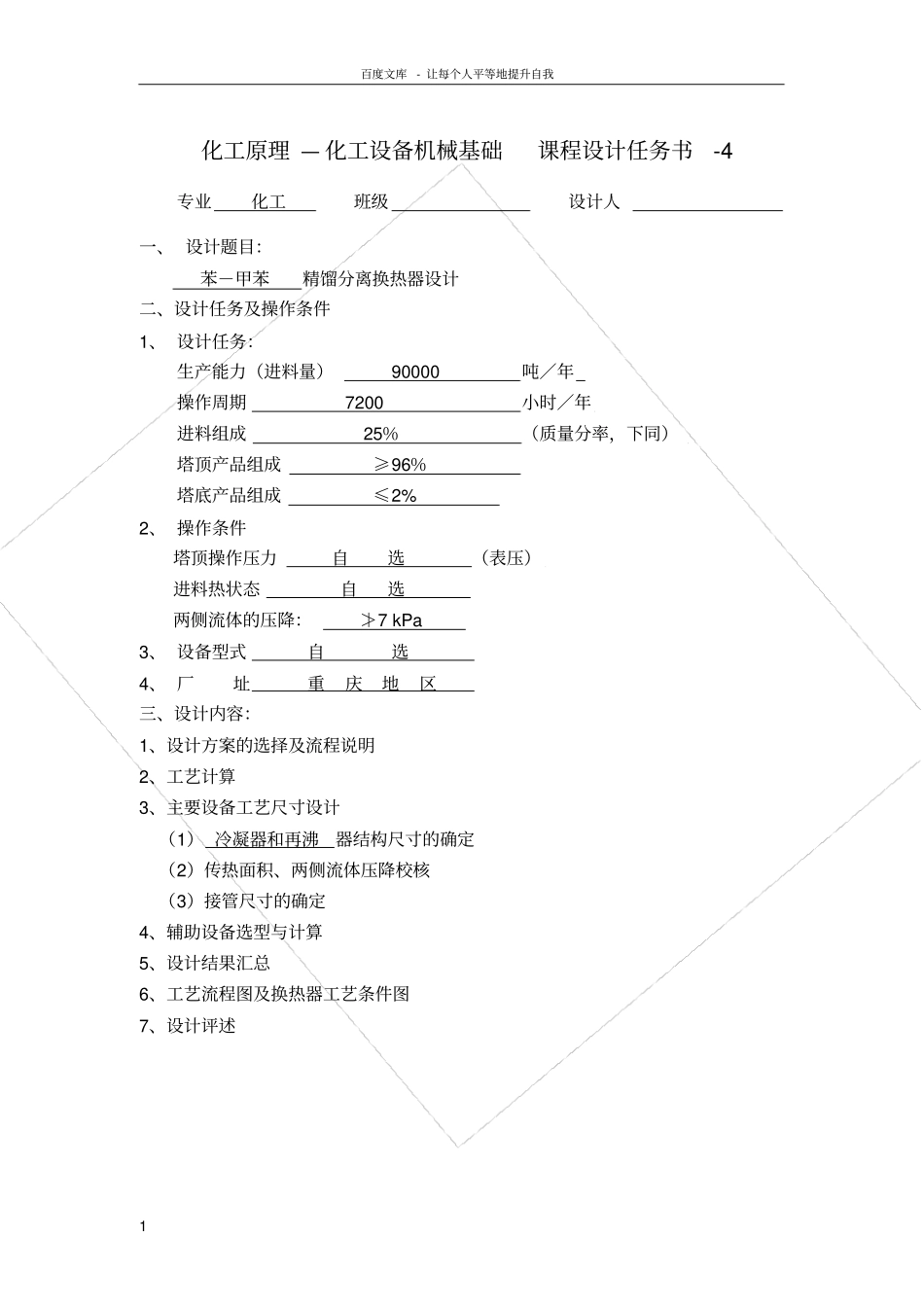

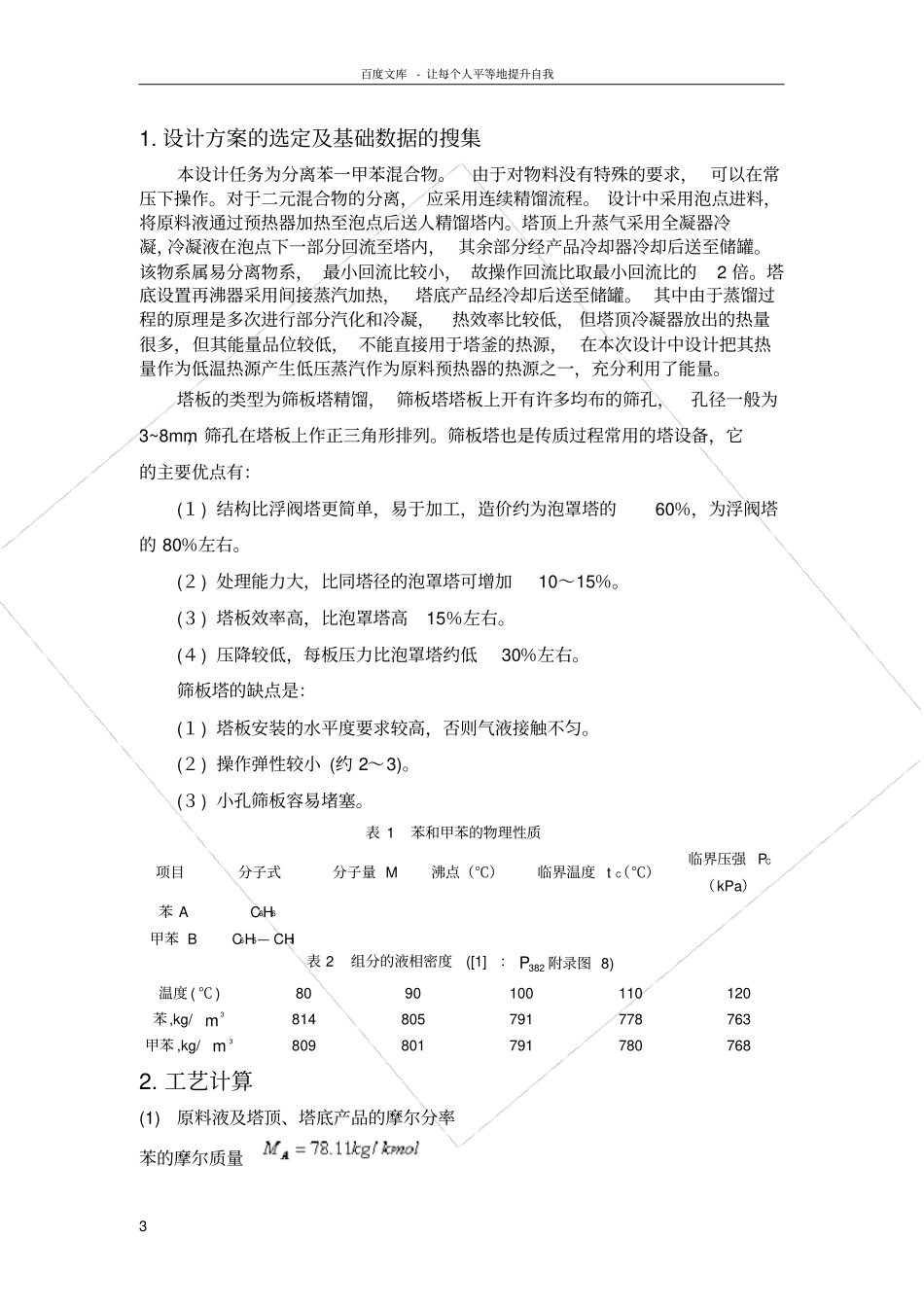

百度文库- 让每个人平等地提升自我1 化工原理 — 化工设备机械基础课程设计任务书-4 专业化工班级设计人一、 设计题目：苯－甲苯精馏分离换热器设计二、设计任务及操作条件1、 设计任务：生产能力（进料量）90000 吨／年操作周期7200 小时／年进料组成25％（质量分率，下同）塔顶产品组成≥96％塔底产品组成≤2% 2、 操作条件塔顶操作压力自选（表压）进料热状态自选两侧流体的压降：≯7 kPa 3、 设备型式自选4、 厂址重庆地区三、设计内容：1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1） 冷凝器和再沸器结构尺寸的确定（2）传热面积、两侧流体压降校核（3）接管尺寸的确定4、辅助设备选型与计算5、设计结果汇总6、工艺流程图及换热器工艺条件图7、设计评述百度文库- 让每个人平等地提升自我2 推荐教材及主要参考书：1.王国胜 , 裴世红，孙怀宇 . 化工原理课程设计 . 大连：大连理工大学出版社，2005 2. 贾绍义，柴诚敬 . 化工原理课程设计 . 天津：天津科学技术出版社，2002. 3、马江权，冷一欣 . 化工原理课程设计 . 北京：中国石化出版社， 2009. 4、《化工工艺设计手册》 ，上、下册 ; 5、《化学工程设计手册》 ；上、下册 ; 6、化工设备设计全书编辑委员会.化工设备设计全书 -塔设备；化学工业出版社：北京 . 2004，01 7、化工设备设计全书编辑委员会.化工设备设计全书 -换热器；化学工业出版社：北京 . 2004，01 8、化工设备设计全书编辑委员会.化工设备设计全书 -管道；化学工业出版社： 北京. 2004，01 9. 陈敏恒 . 化工原理 (第三版 ). 北京：化学工业出版社百度文库- 让每个人平等地提升自我3 1. 设计方案的选定及基础数据的搜集本设计任务为分离苯一甲苯混合物。由于对物料没有特殊的要求， 可以在常压下操作。对于二元混合物的分离， 应采用连续精馏流程。 设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内， 其余部分经产品冷却器冷却后送至储罐。该物系属易分离物系， 最小回流比较小， 故操作回流比取最小回流比的2 倍。塔底设置再沸器采用间接蒸汽加热，塔底产品经冷却后送至储罐。 其中由于蒸馏过程的原理是多次进行部分汽化和冷凝，热效率比较低， 但塔顶冷凝器放出的热量很多，但其能量品位较低， 不能直接用于塔釜的热源， 在本次设计中设...
