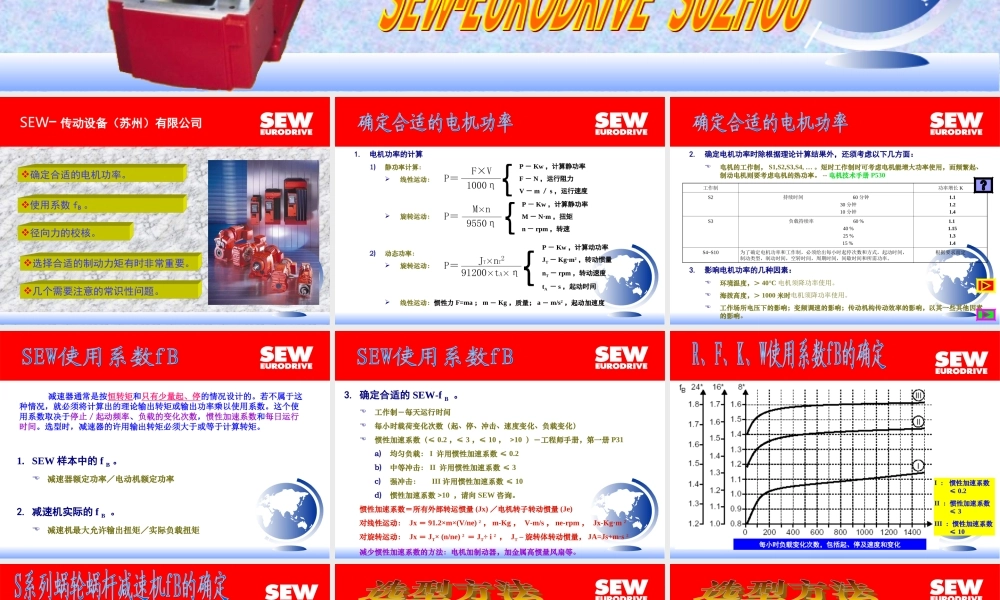

SEW- 传动设备（苏州）有限公司确定合适的电机功率。使用系数 fB 。径向力的校核。选择合适的制动力矩有时非常重要。几个需要注意的常识性问题。1.电机功率的计算1)静功率计算：线性运动：旋转运动：2)动态功率：旋转运动：线性运动：惯性力 F=ma ； m － Kg ，质量； a － m/s2 ，起动加速度P＝F×V1000ηP＝M×n9550ηP＝JT×nT291200×tA×η｝P － Kw ，计算静功率F － N ，运行阻力V － m ／ s ，运行速度｝P － Kw ，计算静功率M － N·m ，扭矩n － rpm ，转速｝P － Kw ，计算动功率JT － Kg·m2 ，转动惯量nT － rpm ，转动速度tA － s ，起动时间2.确定电机功率时除根据理论计算结果外，还须考虑以下几方面：电机的工作制， S1,S2,S3,S4, … 。短时工作制时可考虑电机能增大功率使用，而频繁起、制动电机则要考虑电机的热功率。 -- 电机技术手册 P5303.影响电机功率的几种因素：环境温度，＞ 40°C 电机须降功率使用。海拨高度，＞ 1000 米时电机须降功率使用。工作场所电压下的影响；变频调速的影响；传动机构传动效率的影响，以其一些其他因素的影响。工作制功率增长 KS2持续时间 60 分钟 30 分钟 10 分钟 1.1 1.2 1.4S3负载持续率 60 % 40 % 25 % 15 % 1.1 1.15 1.3 1.4S4~S10为了确定电机功率和工作制，必须给出每小时起停次数和方式，起动时间，制动类型，制动时间，空转时间，周期时间，间歇时间和所需功率。根据要求而定1. SEW 样本中的 f B 。减速器额定功率／电动机额定功率2. 减速机实际的 f B 。减速机最大允许输出扭矩／实际负载扭矩 减速器通常是按恒转矩和只有少量起、停的情况设计的。若不属于这种情况，就必须将计算出的理论输出转矩或输出功率乘以使用系数。这个使用系数取决于停止／起动频率、负载的变化次数，惯性加速系数和每日运行时间。选型时，减速器的许用输出转矩必须大于或等于计算转矩。3. 确定合适的 SEW-f B 。工作制－每天运行时间每小时载荷变化次数（起、停、冲击、速度变化、负载变化）惯性加速系数（≤ 0.2 ，≤ 3 ，≤ 10 ， >10 ）－工程师手册，第一册 P31a)均匀负载： I 许用惯性加速系数 ≤ 0.2b)中等冲击： II 许用惯性加速系数 ≤ 3c)强冲击： III 许用惯性加速系数 ≤ 10d)惯性加速系数 >10 ，请向 SEW 咨询。惯性加速系数＝所有...
