西门子工业网络在核电仪控系统中的应用VIP免费

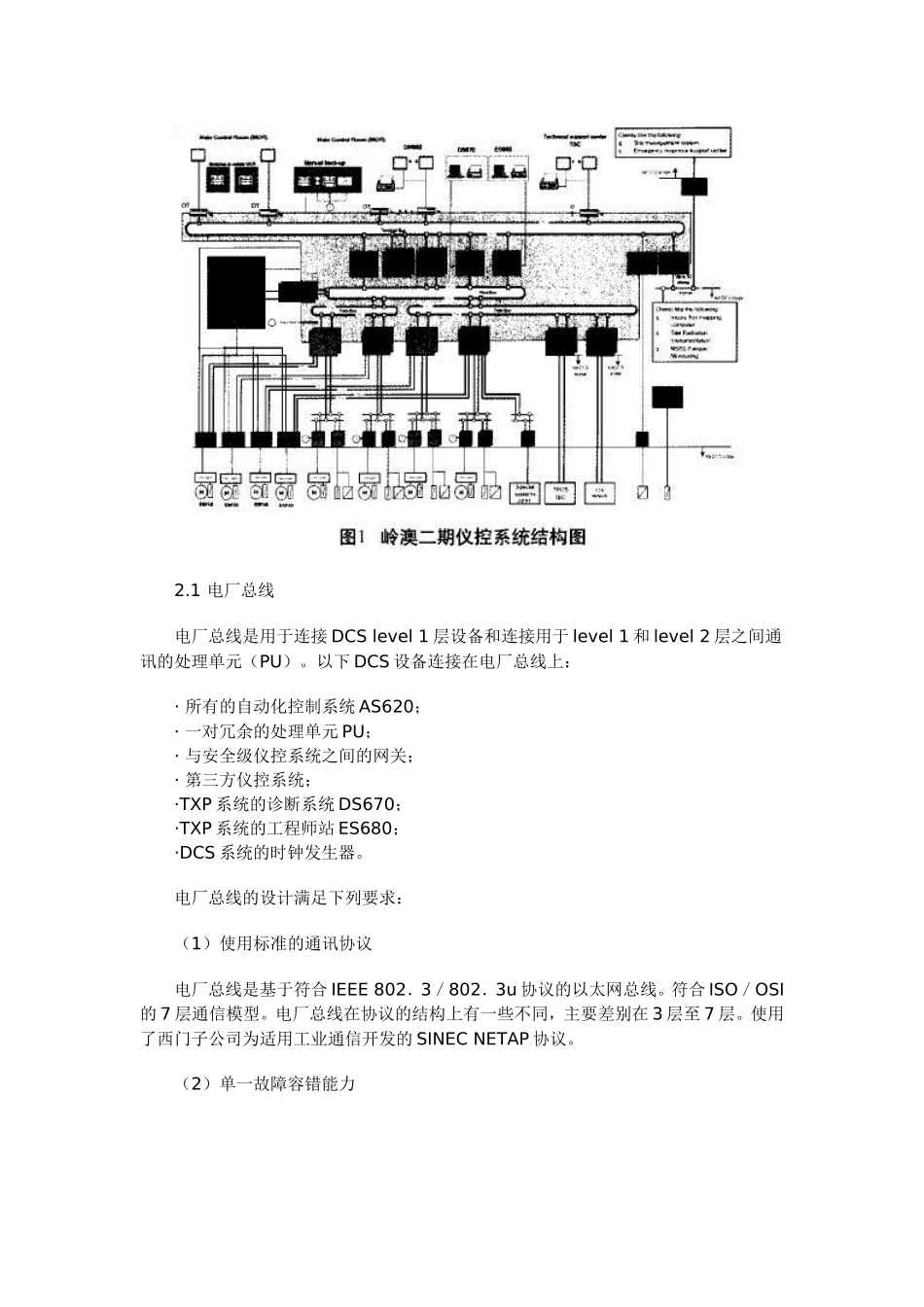

摘 要：本文详细介绍了岭澳二期核电站数字化仪控系统的通讯网络的设计原则和最终应用方案。项目中使用了西门子工业网络设备 OSM 构建了光纤连接虚拟环网的电厂总线和终端总线，实现了数据通信具有单一故障容错、高度的可靠性和可利用性等优点，基本满足核电厂对数据通信高可靠性的要求。 关键词：工业网络；OSM；DCS；TXP The Application of Siemens Industrial Networkin the Nuclear Instrumental and Control System Abstract：This paper introduces the design principles and final applicationscheme of the communication network（Plant Bus and Terminal Bus）for theLing Ao Phase II Nuclear Power Plant Digital Control System （DCS）．Basedon the requirements and principles proposed in this document，we use Siemensindustrial network device OSM to implement the communication netw orks． Key words：industrial network；OSM；DCS；TXP 1 项目简介 岭澳核电站二期位于大亚湾核电基地，是我国“十五”期间唯一开工的核电项目，采用中广核集团具有自主品牌的中国改进型压水堆核电技术路线 CPR1000，建设两台百万千瓦级压水堆核电机组。其仪控系统采用了 TXS（安全级仪控系统）+T×P（非安全级仪控系统）的数字化仪控系统。所有仪控系统的数据通信都是由 SINEC H1 总线～IPROFIBUS 总线系统构成的终端总线、电厂总线和现场总线完成。非安全级仪控系统TXP 的网络结构全部使用了西门子工业网络产品 OSM（单元机组+公用机组共使用 18个 ITP62、22 个 ITP53、4 个 BCO8）组成的多个光纤环网来满足设计要求。终端总线用于 PU（Processing Unit）、SU（Server Unit）和 OT（Operating Termina1）之间的通信以及通过网关／网桥与其他仪控系统互相连接，电厂总线用于 PU（Processing Unit）、AS620（Automation System）、ES680（Engineering System）和DS670（Diagnostic System）之间的通信，并且通过网关与 TXS 系统相连。本文着重对 TXP 系统数据通信网络结构和功能进行了分析。 2 通讯网络系统构成和功能 核电站仪控系统网络的设计准则为： （1）一体化操作和信息管理网 该层网络的传输介质根据核电站的使用环境和隔离、防火的要求，选用光缆是适当的。对于其网络拓扑则根据核电站 I&C 站点多、容量大、可靠性高...
