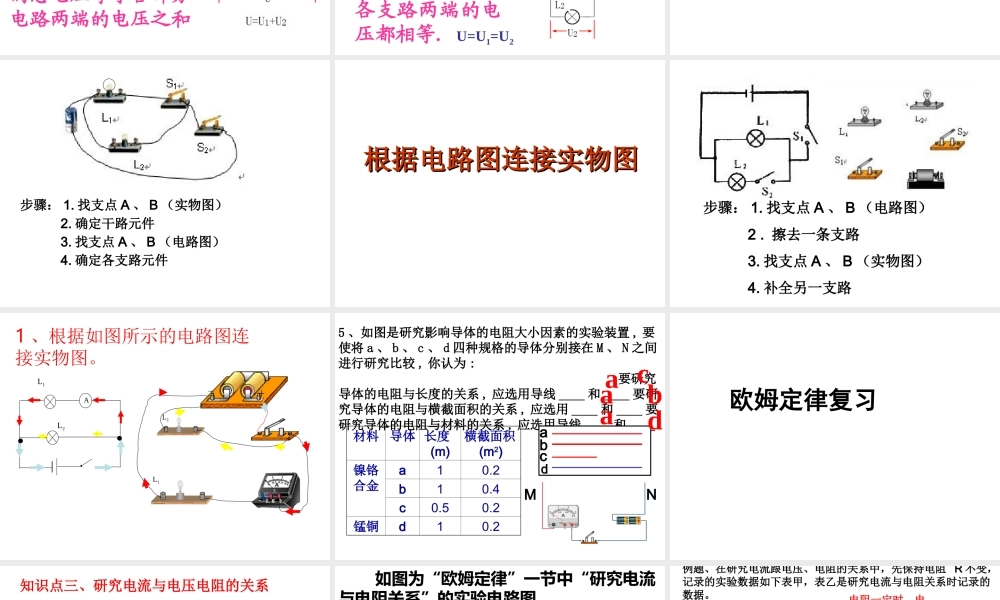

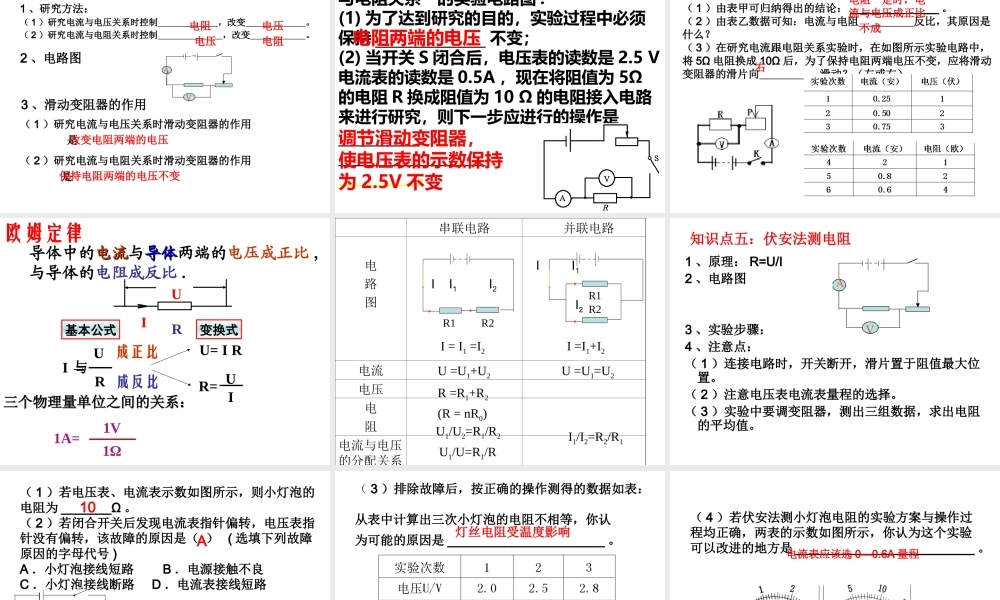

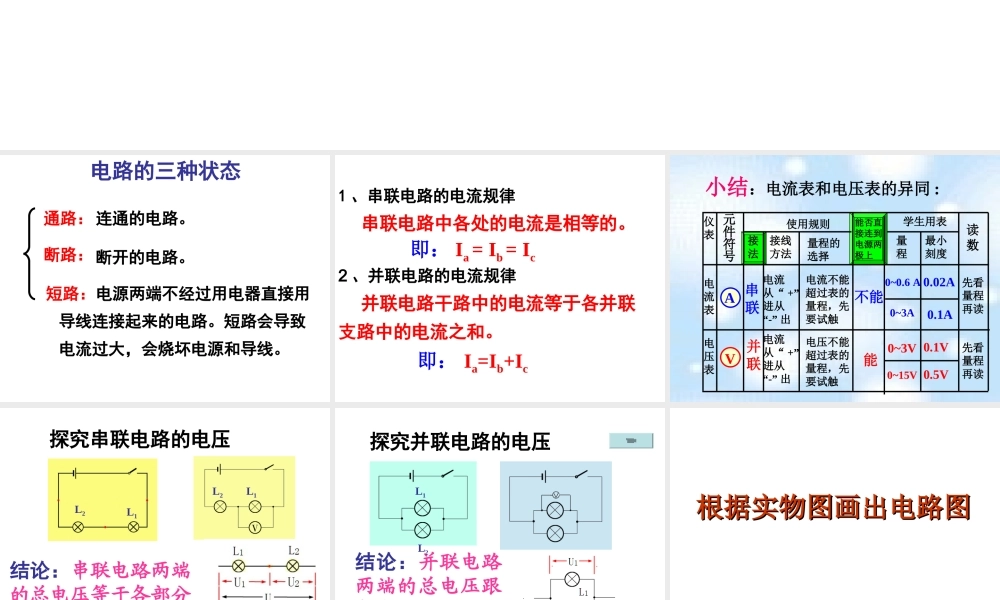

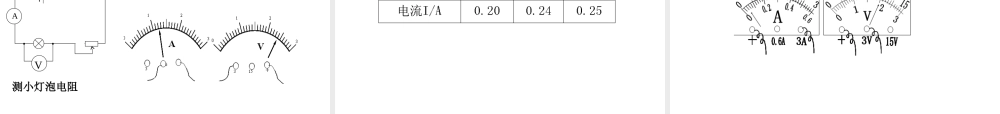

初探电路复习 电路的三种状态短路：通路：断路：连通的电路。断开的电路。 电源两端不经过用电器直接用导线连接起来的电路。短路会导致电流过大，会烧坏电源和导线。 1 、串联电路的电流规律 串联电路中各处的电流是相等的。2 、并联电路的电流规律 并联电路干路中的电流等于各并联支路中的电流之和。即： Ia = Ib = Ic即： Ia=Ib+Ic 仪表电流表电压表元件符号使用规则接法接线方法量程的选择能否直接连到电源两极上学生用表量程最小刻度读数VA 串联并联电流从“ +”进从“-” 出电流从“ +”进从“-” 出电流不能超过表的量程，先要试触电压不能超过表的量程，先要试触不能能0~0.6 A 0.02A0~3A 0.1A0~3V 0.1V0~15V 0.5V先看量程再读先看量程再读小结：电流表和电压表的异同 : 探究串联电路的电压结论：串联电路两端的总电压等于各部分电路两端的电压之和L1L2L1L2 探究并联电路的电压结论：并联电路两端的总电压跟各支路两端的电压都相等．U=U1=U2L1L2 根据实物图画出电路图根据实物图画出电路图 步骤： 1. 找支点 A 、 B （实物图） 2. 确定干路元件 3. 找支点 A 、 B （电路图） 4. 确定各支路元件 根据电路图连接实物图根据电路图连接实物图 步骤： 1. 找支点 A 、 B （电路图） 2 . 擦去一条支路 3. 找支点 A 、 B （实物图） 4. 补全另一支路 1 、根据如图所示的电路图连接实物图。AL1L2L1L2●● 5 、如图是研究影响导体的电阻大小因素的实验装置 , 要使将 a 、 b 、 c 、 d 四种规格的导体分别接在 M 、 N 之间进行研究比较 , 你认为 : 要研究导体的电阻与长度的关系 , 应选用导线 ____ 和 ____ 要研究导体的电阻与横截面积的关系 , 应选用 ____ 和 ____ 要研究导体的电阻与材料的关系 , 应选用导线 ____ 和 ____材料导体 长度 (m)横截面积(m2)镍铬合金a10.2b10.4c0.50.2锰铜d10.2abcdMNdcaaba 欧姆定律复习 知识点三、研究电流与电压电阻的关系1 、研究方法：（ 1 ）研究电流与电压关系时控制 ，改变 。（ 2 ）研究电流与电阻关系时控制 ，改变 。 3 、滑动变阻器的作用2 、电路图（ 1 ）研究电流与电压关系时滑动变阻器的作用 是 （ 2 ）研究电流与电阻关系时滑动变阻器的作用 是改变电阻两端的电压保持电阻两端的电压不变电阻电压电压电阻 如图为“欧姆定律”一节中“研究电流与电阻关系”的实验电路图...
