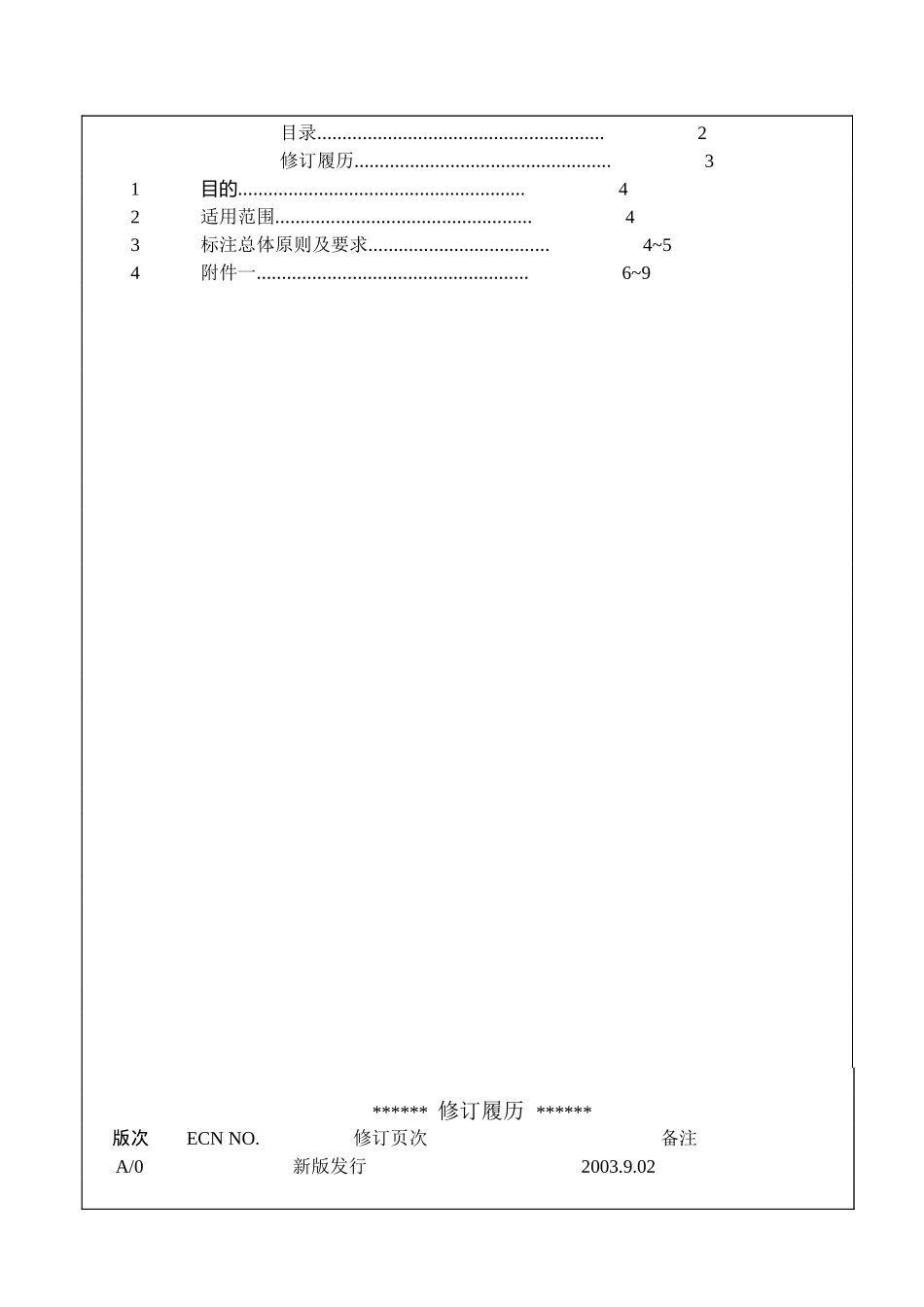

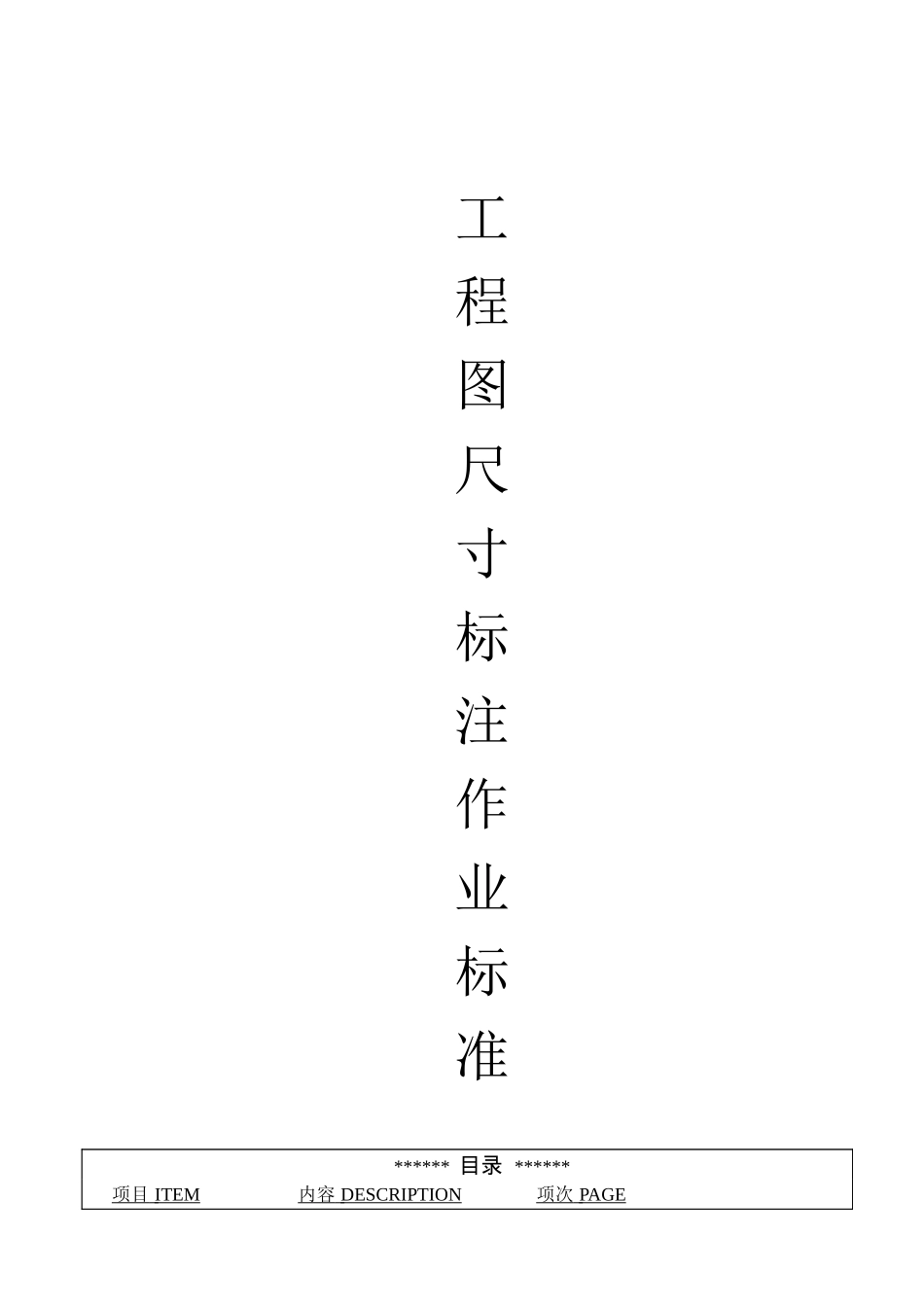

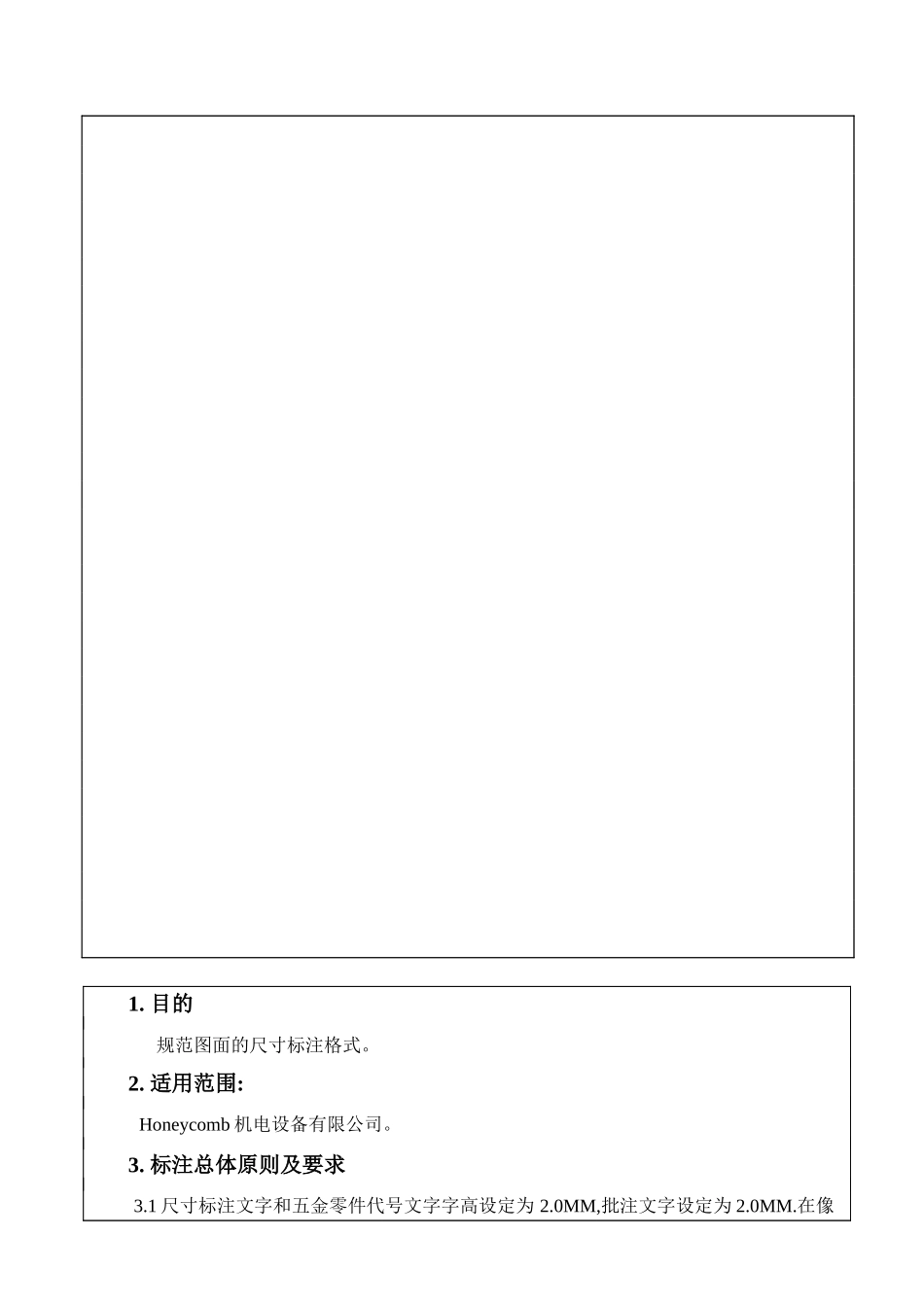

工程图尺寸标注作业标准****** 目录 ******项目 ITEM 内容 DESCRIPTION 项次 PAGE 目录………………………………………………… 2修订履历…………………………………………… 3 1 目的………………………………………………… 4 2 适用范围…………………………………………… 4 3 标注总体原则及要求……………………………… 4~5 4 附件一……………………………………………… 6~9****** 修订履历 ******版次 ECN NO. 修订页次 备注 A/0 新版发行 2003.9.021. 目的规范图面的尺寸标注格式。2. 适用范围: Honeycomb 机电设备有限公司。3. 标注总体原则及要求 3.1 尺寸标注文字和五金零件代号文字字高设定为 2.0MM,批注文字设定为 2.0MM.在像素较密集时尺寸标注和五金零件代号可采用 1.5MM 字高,(以上高度为出图后的实际字高). 3.2 文字颜色设定为 Bylayer。 3.3 标注文字字体名称:STYLE NAME:STANDARD 对应文字文件 FONT NAME:ROMANC.SHX 宽高比系数 WIDTH FACTOR: 0.83.4 在没有特别要求时,标注小数点后二位,选 UNIT2 标注形式。3.5 参考尺寸在尺寸值的后面加(ref)与其它尺寸区分。3.6 视图一般采用 1:1 比例绘制(计算机档案里像素是 1:1,实际出图后可以不是). 剖视图可根据图框大小作适当缩放, 缩放的比例必须为整数偶数倍, 标注的尺寸值一般是计算器自动测量的值,不得用手改动编辑尺寸文字值。3.7 一般情况下﹐下料图以坐标标注﹐成型图以线性标注。3.8 尺寸标注要整齐,拉到像素外的尺寸线尽量平齐(如图 a);不可出现尺寸线与 0.00 尺寸线交叉的情况(见图 b); 正确标注方法如图(c)所示。3.9 尺寸尽可能不与像素相交。3.10 标注圆孔尺寸时, 须标注圆孔的中心线, 指令为 C1, 尺寸线的端点应置于圆孔中心线的端点上, 而不是圆心上。3.11 所有标注尺寸以现场操作人员易测量为原则。 (图 b) (图 c)附件一: DDIM 对话框设置对话框名称DIMENSION STYLE栏注项目设定值对应尺寸变量及设定值说明DIMENSION STYLECURRENT根据加工精度选取UNIT1 及 UNIT2UNIT1 保持小数点后一位.UNIT2 保持小数点后两位NAME存贮新标注形式时设定名称处FAMILY尺寸族系选项GEOMETRY 按钮 点中时弹出GEOMETRY 对话框FORMAT 按钮点中时弹出FORMAT 对话框ANNOTATION 按钮 点中时弹出ANNOTATION 对话框对话框名称GEOMETRY栏注项目设定值对应尺寸变量及设定值说明DIMENSIO...
