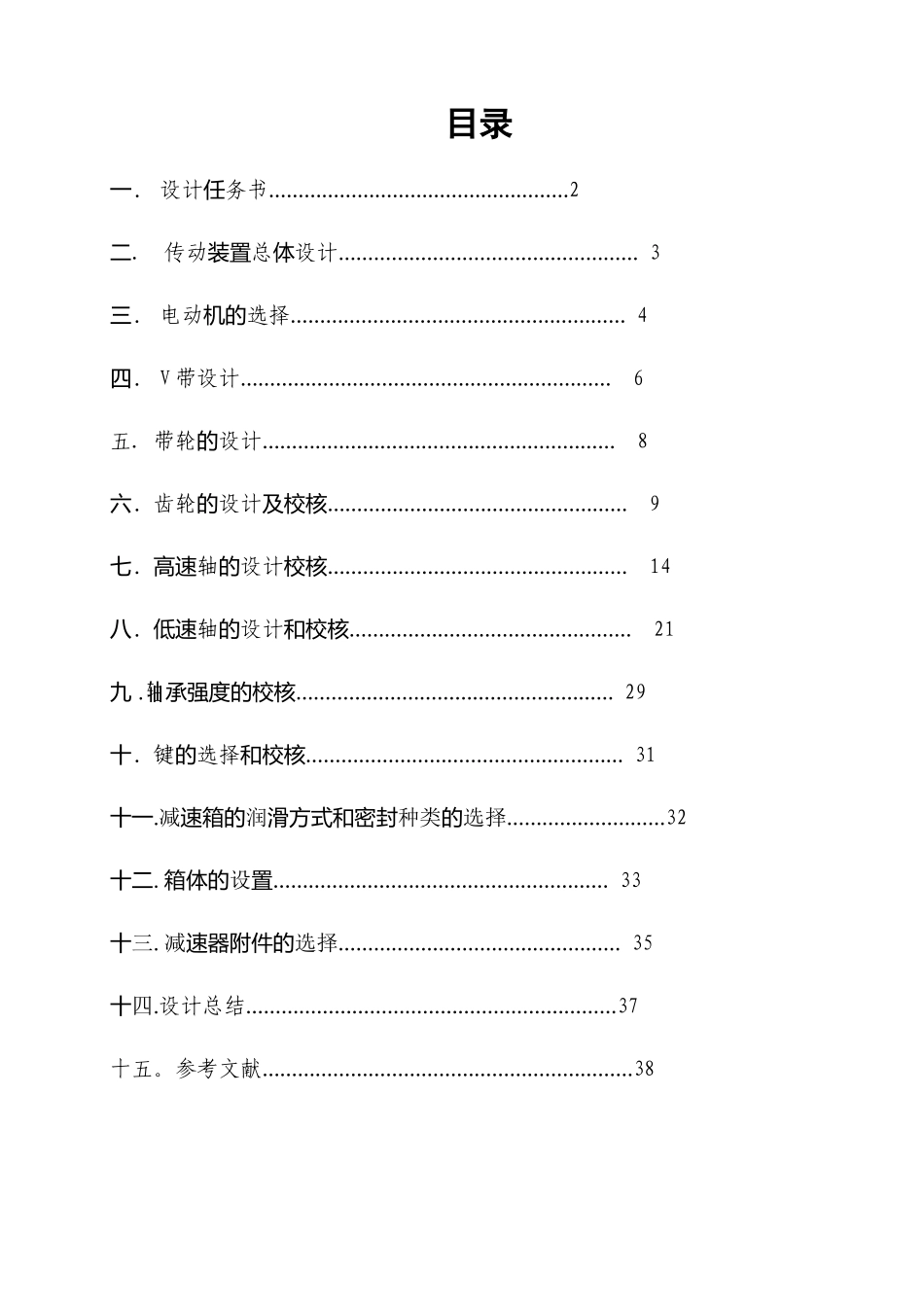

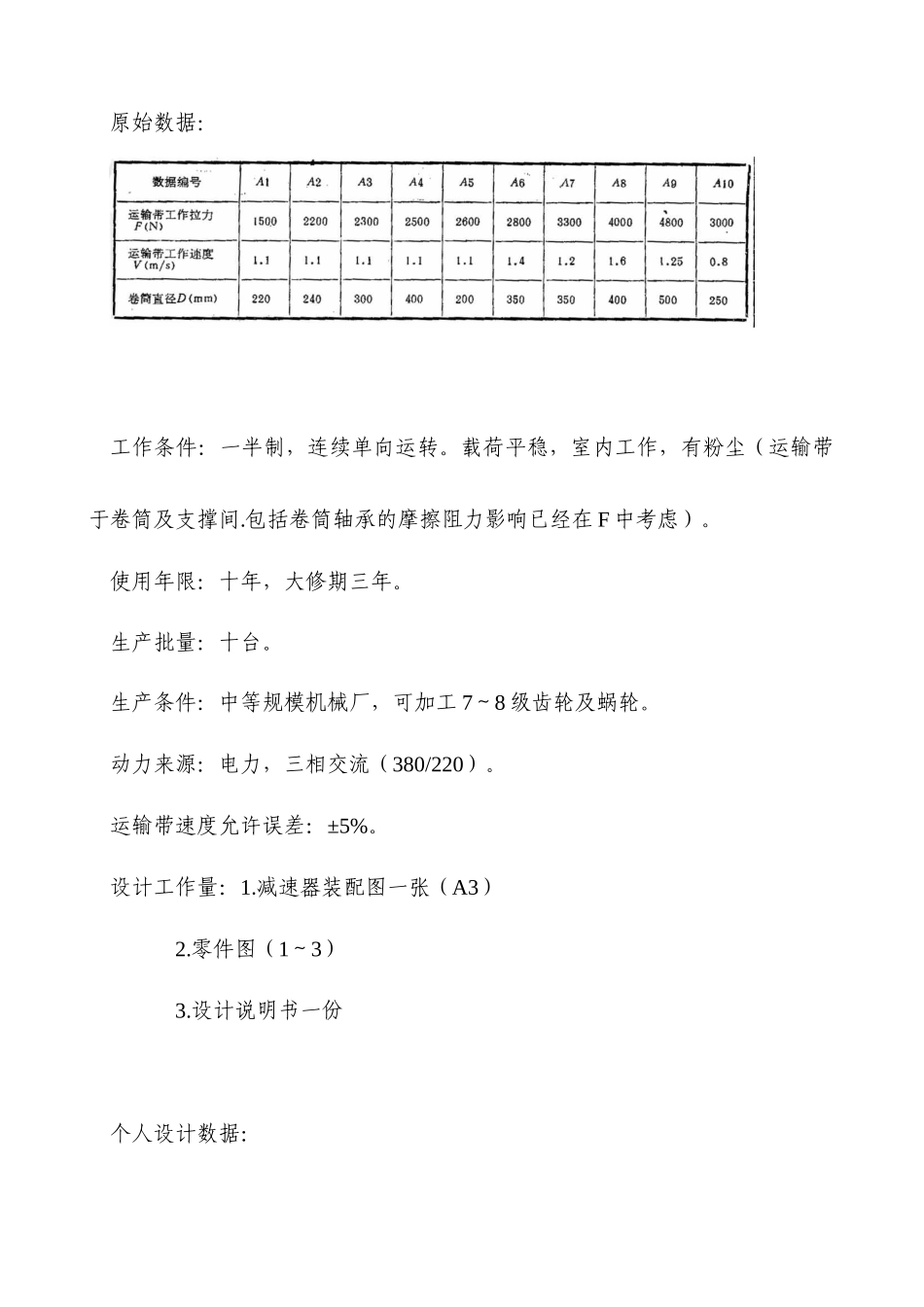

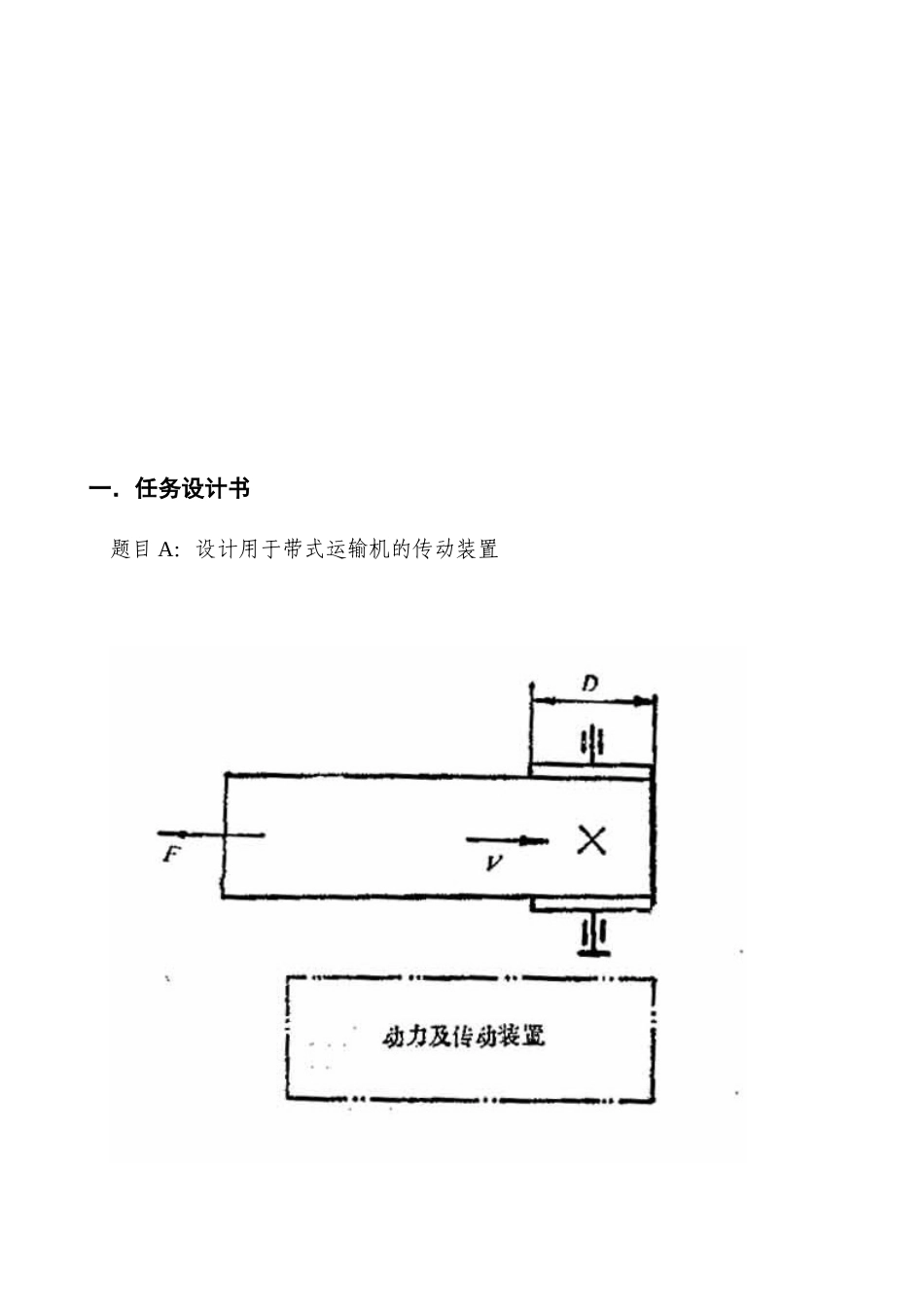

目录一． 设计任务书……………………………………………2 二. 传动装置总体设计…………………………………………… 3三． 电动机的选择………………………………………………… 4 四． V 带设计……………………………………………………… 6五．带轮的设计…………………………………………………… 8六．齿轮的设计及校核…………………………………………… 9七．高速轴的设计校核…………………………………………… 14八．低速轴的设计和校核………………………………………… 21九 .轴承强度的校核……………………………………………… 29十．键的选择和校核……………………………………………… 31十一.减速箱的润滑方式和密封种类的选择………………………32十二. 箱体的设置………………………………………………… 33十三. 减速器附件的选择………………………………………… 35十四.设计总结………………………………………………………37十五。参考文献………………………………………………………38一．任务设计书题目 A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在 F 中考虑）。使用年限：十年，大修期三年。生产批量：十台。生产条件：中等规模机械厂，可加工 7～8 级齿轮及蜗轮。动力来源：电力，三相交流（380/220）。运输带速度允许误差：±5%。设计工作量：1.减速器装配图一张（A3） 2.零件图（1～3） 3.设计说明书一份个人设计数据： 运输带的工作拉力 T(N/m)___4800______ 运输机带速 V（m/s） ____1.25_____卷筒直径 D（mm） ___500______已给方案三．选择电动机1．传动装置的总效率：η=η1η2η2η3η4η5式中：η1 为 V 带的传动效率，取 η1=0.96；η2η2 为两对滚动轴承的效率，取 η2=0.99；η3 为一对圆柱齿轮的效率，取 η3=0.97;η 为弹性柱销联轴器的效率，取 η4=0.98；η5 为运输滚筒的效率，取 η5=0.96。所以，传动装置的总效率 η=0.96*0.99*0.99*0.97*0.98*0.96=0.86电动机所需要的功率 P=FV/η=4800*1.25/（0.86×1000）=6.97KW2．卷筒的转速计算 nw=60*1000V/πD=60*1000*1.25/3.14*500=47.7r/min V 带传动的传动比范围为i1'∈ [2 , 4 ] ;机械设计第八版 142 页一级圆柱齿轮减速器的传动比为 i2[8∈，10 ]；机械设计...
