西工大机械设计课程设计VIP免费

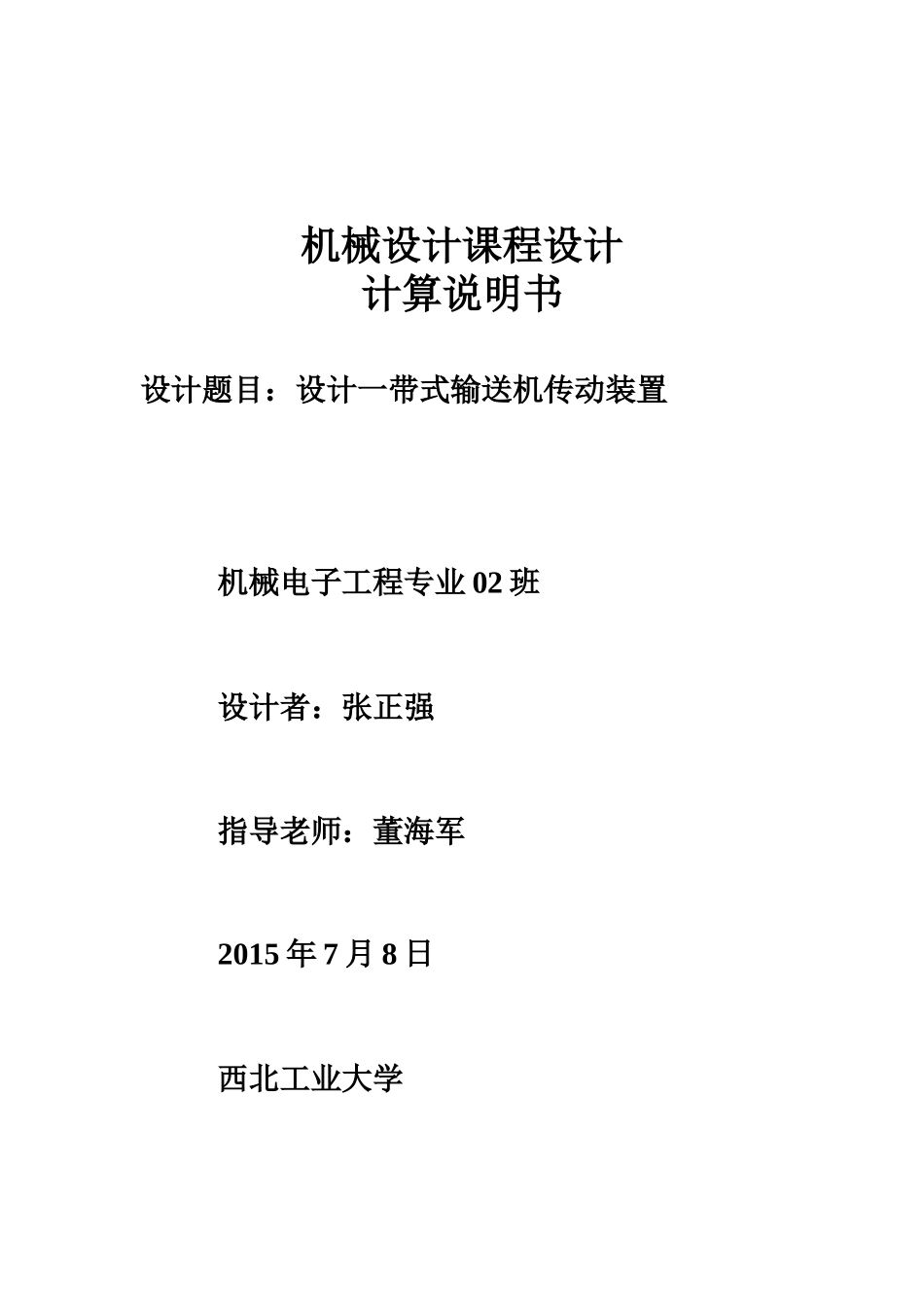

西工大机械设计课程设计_第1页
1/38

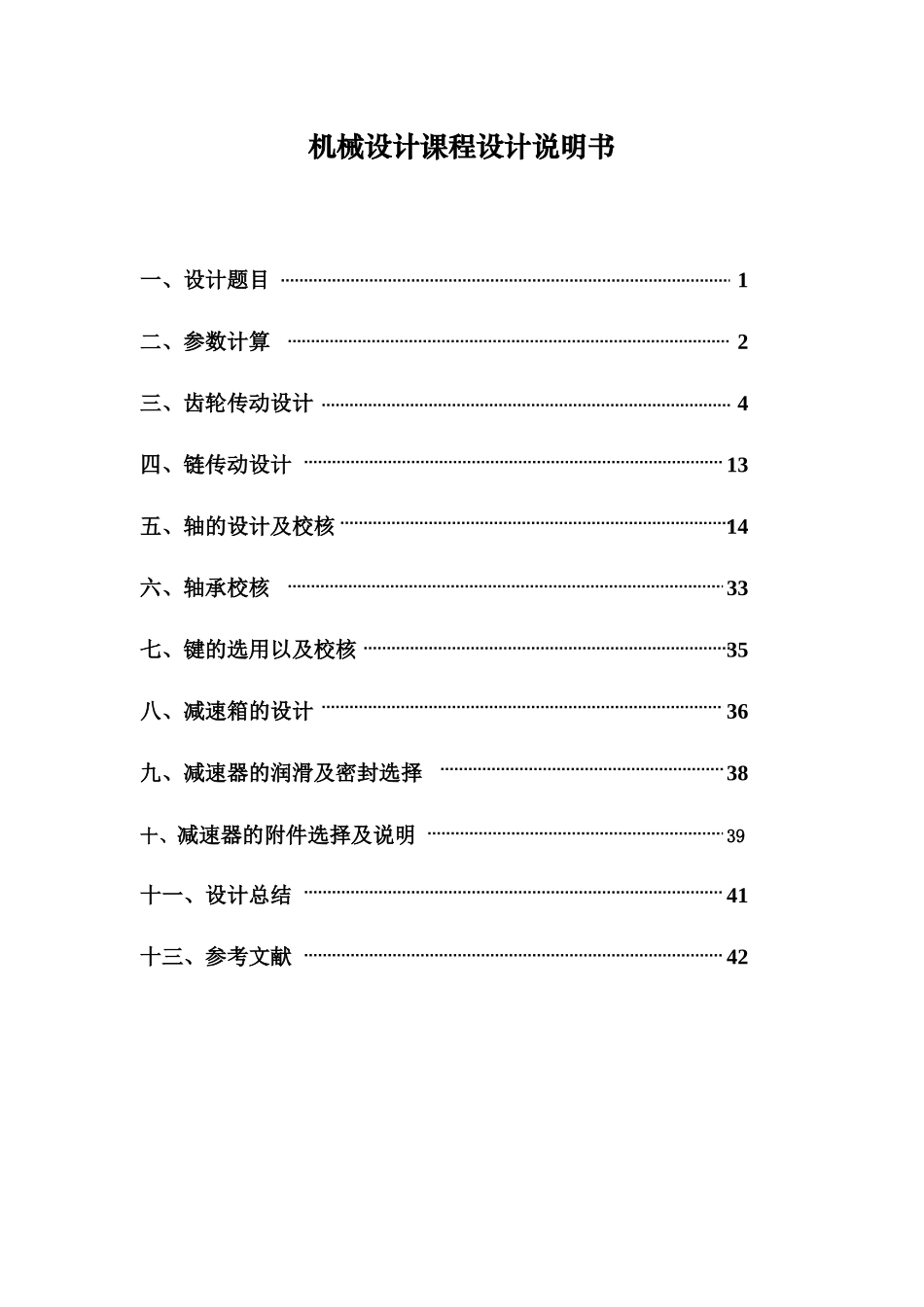

西工大机械设计课程设计_第2页
2/38
西工大机械设计课程设计_第3页
3/38
机械设计课程设计计算说明书设计题目:设计一带式输送机传动装置 机械电子工程专业 02 班 设计者:张正强 指导老师:董海军 2015 年 7 月 8 日 西北工业大学机械设计课程设计说明书一、设计题目 1二、参数计算 2三、齿轮传动设计 4四、链传动设计 13五、轴的设计及校核 14六、轴承校核 33七、键的选用以及校核 35八、减速箱的设计 36九、减速器的润滑及密封选择 38十、减速器的附件选择及说明 39十一、设计总结 41十三、参考文献 42 一、设计题目(4-C)1.题目说明设计一带式输送机传动用的二级圆柱齿轮展开式减速器。传动简图如下图所示:2.已知条件题号输送带牵引力 F/KN输送带的速度V/(m/s)输送带滚筒的直径 D/mm 4-C2.41.6480连续单向运转,工作时有轻微震动;使用期 10 年(每年 300 个工作日);小批量生产,输送机工作轴转速允许误差为±5%;带式输送机的传动效率为 0.96 二、参数计算电动机选择电动机的选择初选电动机转速高速级齿轮组和低速级齿轮组的效率为和,链传动的效率为,联轴器的效率为,带式输送机的效率为,轴承效率为 取精度为 选择滚子链传动 弹性套柱销联轴器 由已知条件得到 选用角接触球轴承工作机所需功率: 传动装置的总效率 电动机所需功率:根据以上数据选择电动机参数如下:工作功率,转速Y132S-4 三相异步电动机满足要求,可供选用.传动比选择(1)计算总传动比:由电动机的满载转速和工作机主动轴转速可确定传动装置应有的总传动比 :由于 故计算得到总传动比: 电 动 机 工 作 功 率转速选择 Y132S-4三相异步电动机传动比的分配各轴传动参数(2)合理分配各级传动比:由于减速箱是展开式布置,为了使两个大齿轮具有相近的浸油深度,应试两级的大齿轮具有相近的直径,于是可按下式 (3)分配传动比:链传动,高速级,低速级 将 两 级 齿 轮 传 动 比 进 行 圆 整 , 取 , , 此时速度偏差为 ,所以可行。各轴传动参数(1)各轴的转速的确定 高速轴的转速: 中间轴的转速: 低速轴的转速:(2)各轴的输入功率(KW) 高速轴的输入功率: 中间轴的输入功率: 低速轴的输入功率: (3)各轴的输入扭矩(N·m)高速轴的输入转矩:各级传动比: 各轴转速:各轴功率:各轴扭矩:齿轮传动设计 中间轴的输入转矩: 低速轴的输入转矩: 三、齿轮传动设计高速级齿轮传动计算1.选定齿轮类型,精度等级,材料及齿数(1)选用斜齿圆柱齿轮(2)初选小齿轮...
