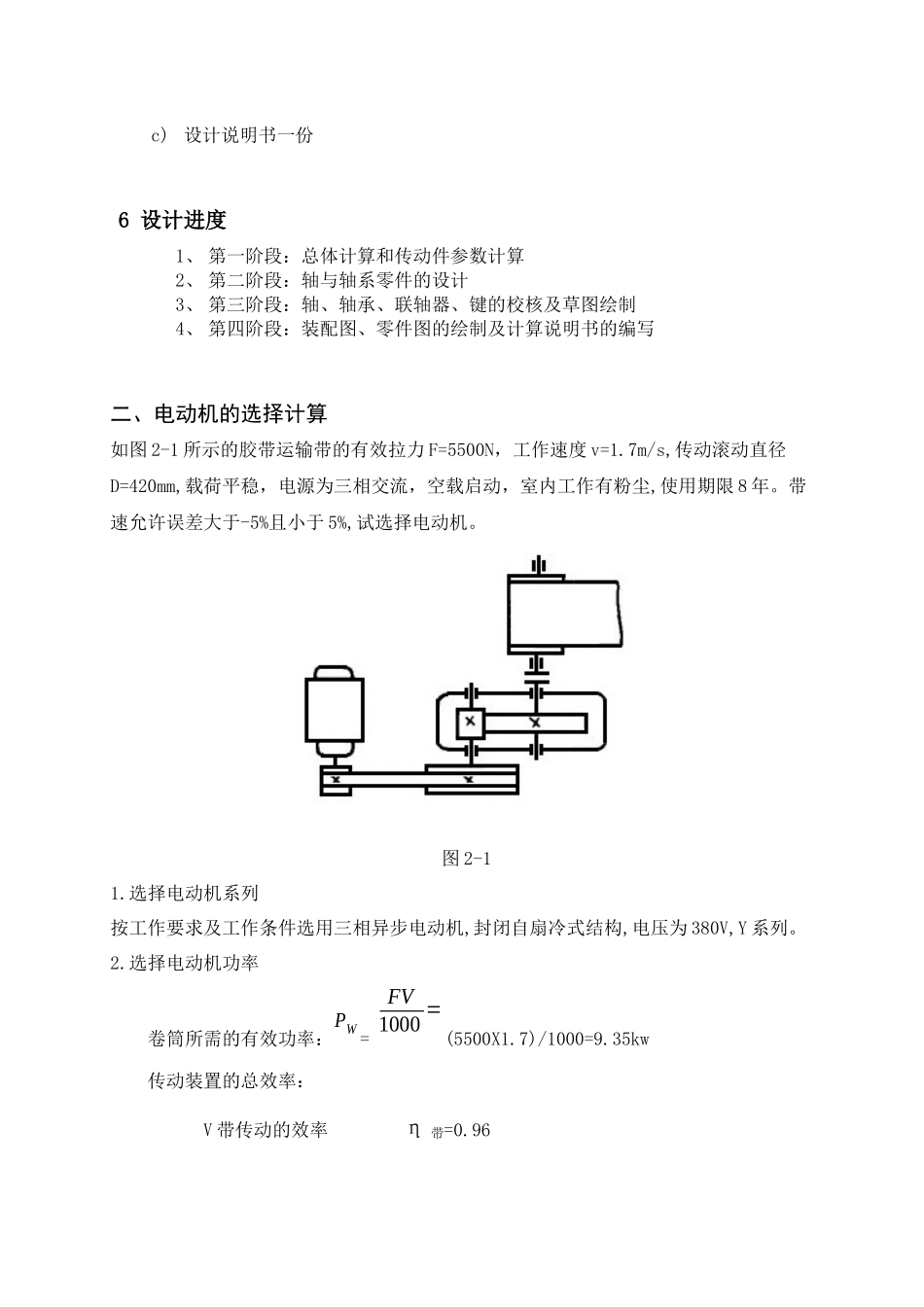

蚌埠学院 2012目 录l 设计任务.....................................................2 电动机的选择计算............................................3 传动装置的运动和动力参数计算..............................4 传动零件的设计计算..........................................5 齿轮的设计计算................................................6 轴的设计计算................................................7 减速器高速轴的校核..........................................8 减速器高速轴滚动轴承的选择及其寿命计算..................9 高速键联接的选择和验算......................................10 联轴器的选择..........................................11 减速器箱体的结构设计................................12 润滑与密封..................................................13 参考文献.....................................................14 设计体会........................... .........................一 设计任务1 总体布置简图 1—电动机;2—皮带;3—齿轮减速器;4—带式运输机;5—鼓轮;6—联轴器2 工作情况:载荷平稳、单向旋转3 原始数据鼓轮的扭矩 T(N·m):鼓轮的直径 D(mm):420运输带速度 V(m/s):1.7带速允许偏差(%):5使用年限(年):8工作制度(班/日):2 每日工作小时数 164 设计内容1.电动机的选择与运动参数计算;2.斜齿轮传动设计计算3. 轴的设计4. 滚动轴承的选择5. 键和连轴器的选择与校核;6. 装配图、零件图的绘制7. 设计计算说明书的编写5 设计任务a) 减速器总装配图一张b) 齿轮、轴零件图各一张c) 设计说明书一份6 设计进度1、 第一阶段:总体计算和传动件参数计算2、 第二阶段:轴与轴系零件的设计3、 第三阶段:轴、轴承、联轴器、键的校核及草图绘制4、 第四阶段:装配图、零件图的绘制及计算说明书的编写二、电动机的选择计算如图 2-1 所示的胶带运输带的有效拉力 F=5500N,工作速度 v=1.7m/s,传动滚动直径D=420mm,载荷平稳,电源为三相交流,空载启动,室内工作有粉尘,使用期限 8 年。带速允许误差大于-5%且小于 5%,试选择电动机。图 2-11.选择电动机系列按工作要求及工作条件选用三相异步电动机,封闭自扇冷式结构,电压为 380V,Y 系列。 2.选择电动机功率卷筒所需的有效功率:PW = FV1000 =(5500X1.7)/1...
