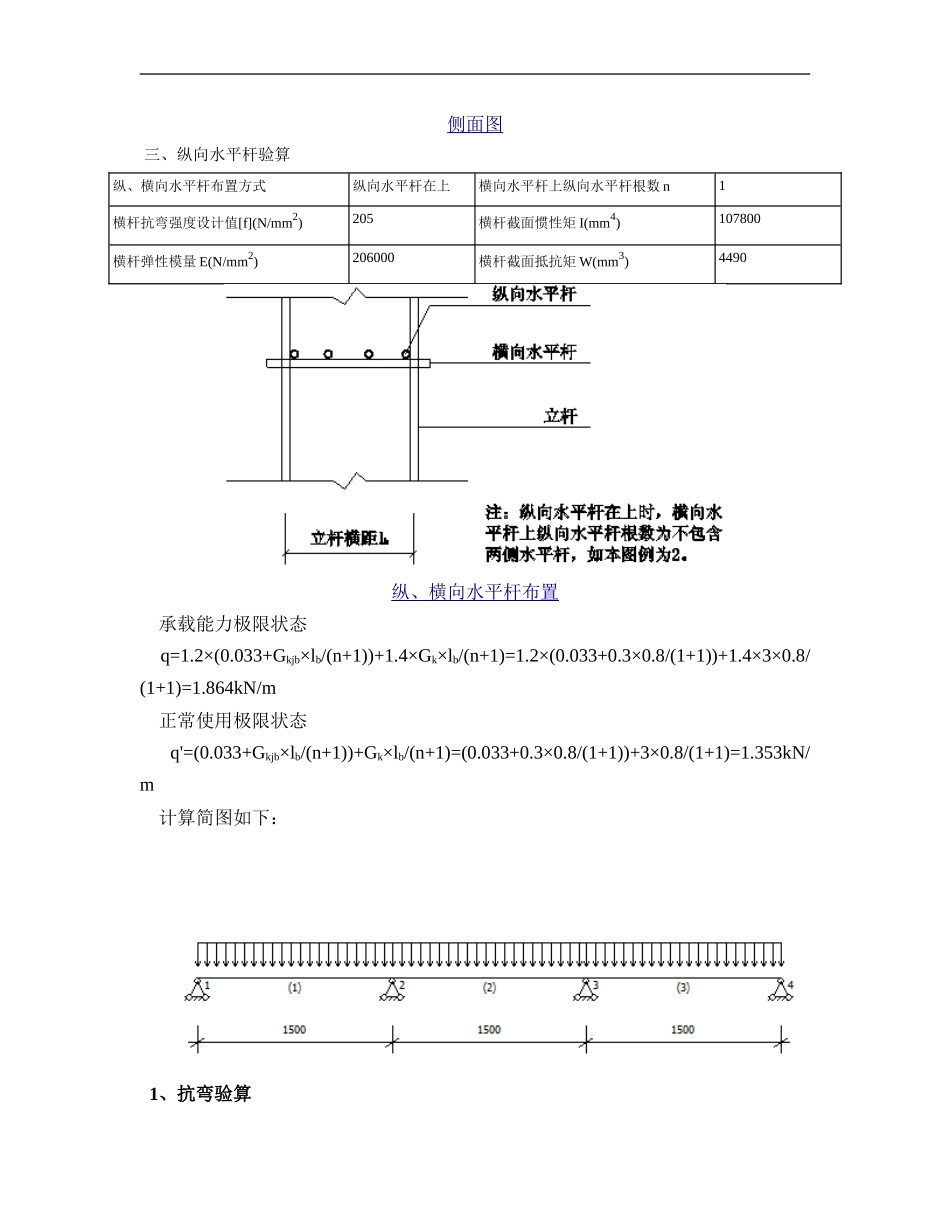

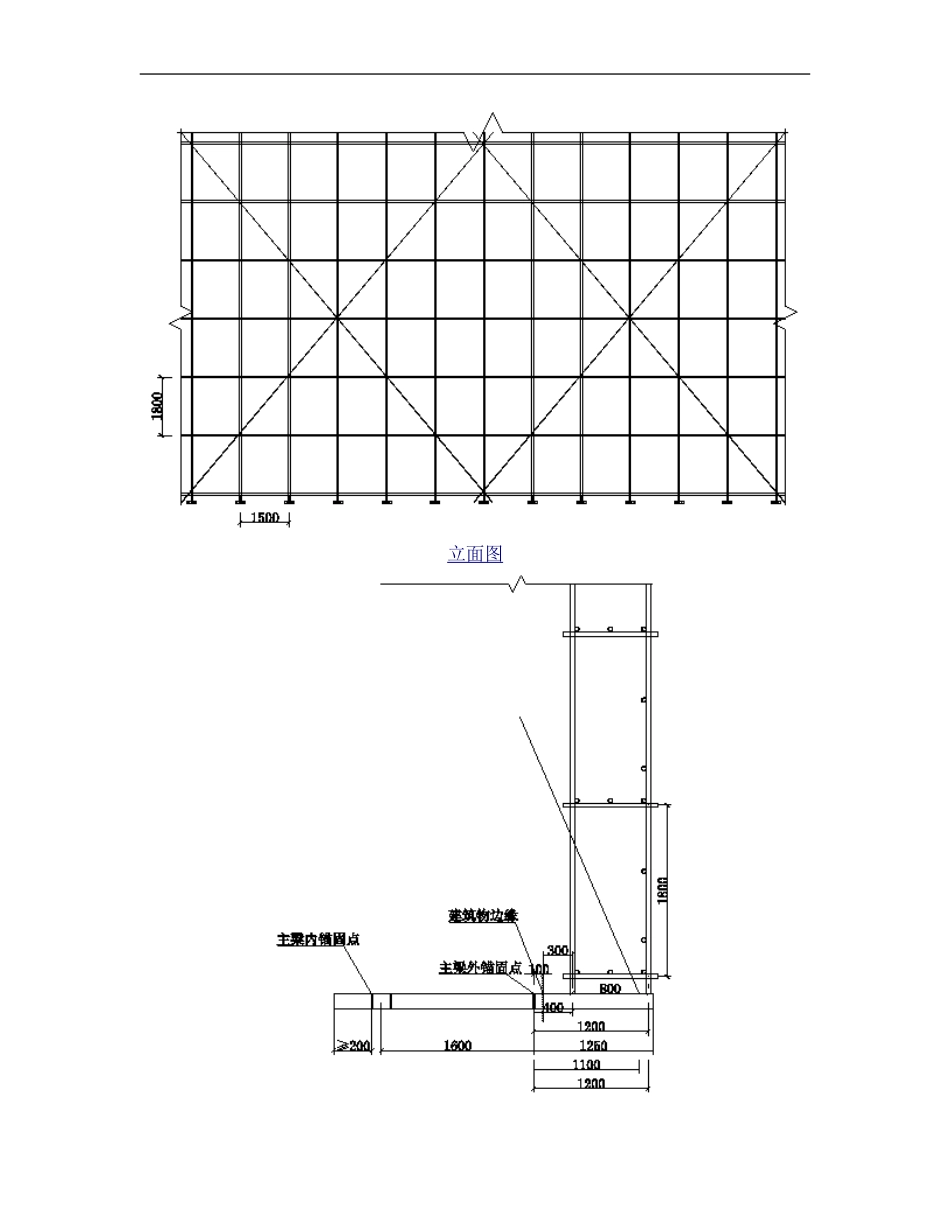

型钢悬挑脚手架(扣件式)计算书 计算依据： 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 5、《混凝土结构设计规范》GB50010-2010 架体验算 一、脚手架参数脚手架设计类型结构脚手架，装修脚手架卸荷设置无脚手架搭设排数双排脚手架脚手架钢管类型Ф48×3脚手架架体高度 H(m)17.4立杆步距 h(m)1.8立杆纵距或跨距 la(m)1.5立杆横距 lb(m)0.8内立杆离建筑物距离 a(m)0.3双立杆计算方法不设置双立杆 二、荷载设计脚手板类型冲压钢脚手板脚手板自重标准值 Gkjb(kN/m2)0.3脚手板铺设方式2 步 1 设密目式安全立网自重标准值 Gkmw(kN/m2)0.01挡脚板类型冲压钢挡脚板栏杆与挡脚板自重标准值 Gkdb(kN/m)0.16挡脚板铺设方式2 步 1 设每米立杆承受结构自重标准值 gk(kN/m)0.12结构脚手架作业层数 njj1结构脚手架荷载标准值 Gkjj(kN/m2)3装修脚手架作业层数 nzj1装修脚手架荷载标准值 Gkzj(kN/m2)2地区广西灵山安全网设置全封闭基本风压 ω0(kN/m2)0.2风荷载体型系数 μs1.132风压高度变化系数 μz(连墙件、单立杆稳定性)0.938，0.65风荷载标准值 ωk(kN/m2)(连墙件、单立杆稳定性)0.212，0.147 计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数 n1横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩 I(mm4)107800横杆弹性模量 E(N/mm2)206000横杆截面抵抗矩 W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.033+0.3×0.8/(1+1))+1.4×3×0.8/(1+1)=1.864kN/m 正常使用极限状态 q'=(0.033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.033+0.3×0.8/(1+1))+3×0.8/(1+1)=1.353kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.1×1.864×1.52=0.419kN·m σ=Mmax/W=0.419×106/4490=93.406N/mm2≤[f]=205N/mm2 满足要求！ 2、挠度验算 νmax=0.677q'la4/(100EI)=0.677×1.353×15004/(100×206000×107800)=2.089mm νmax＝2.089mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×1.864×1.5=3.076kN 正常使用极限状态 Rmax'=1.1q'la=1.1×1.353×1.5=2.233kN 四、横向水平杆验算...
