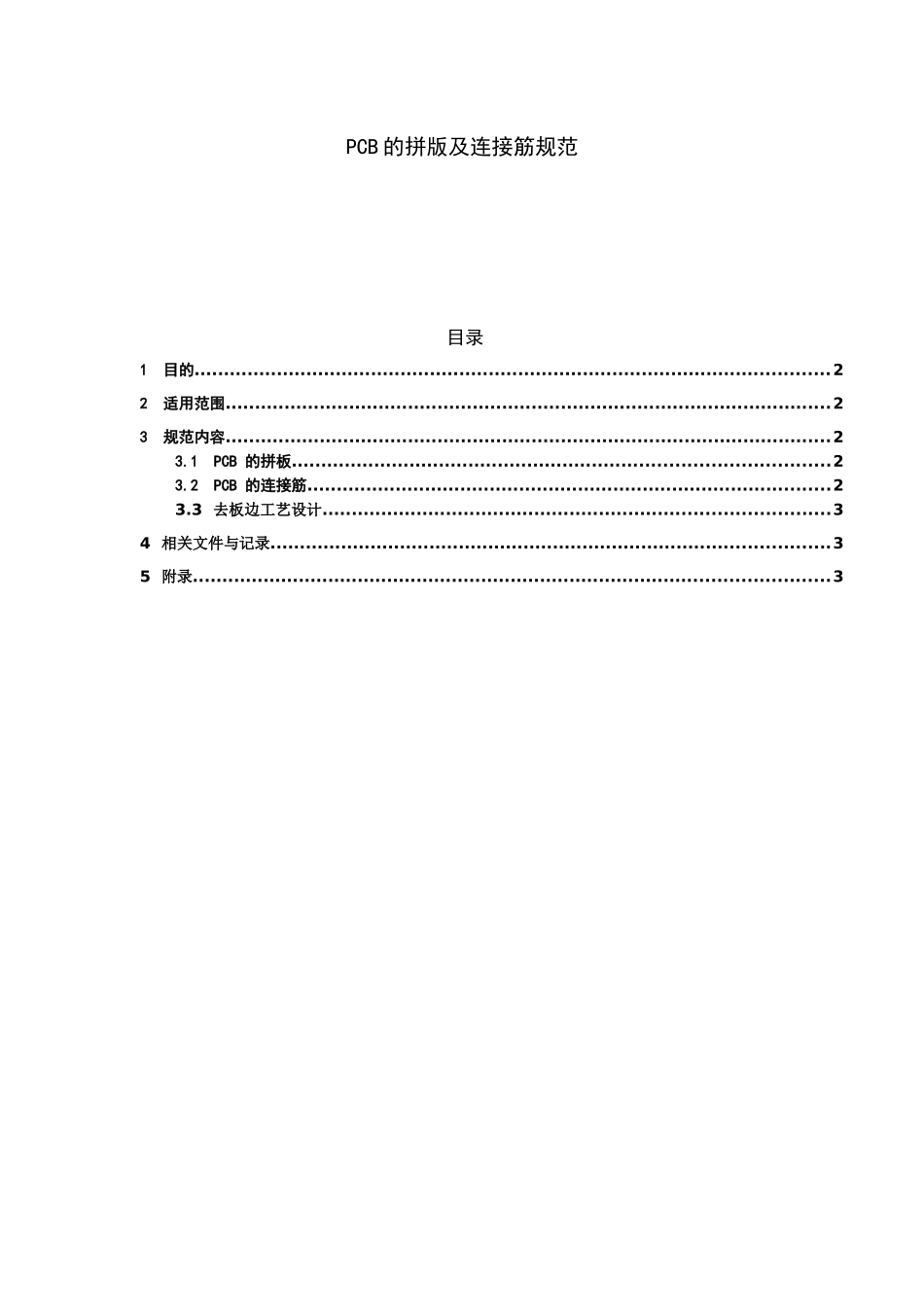

PCB 的拼版及连接筋规范目录1 目的............................................................................................................22 适用范围.......................................................................................................23 规范内容.......................................................................................................23.1 PCB 的拼板...........................................................................................23.2 PCB 的连接筋.........................................................................................23.3 去板边工艺设计......................................................................................34 相关文件与记录...............................................................................................35 附录............................................................................................................31 目的为了规范印制电路板工艺设计,满足印制电路板可制造性设计的要求,为硬件设计人员提供印制电路板工艺设计准则,为工艺人员审核印制电路板可制造性提供工艺审核准则;减少因 PCB 设计不良给生产带来的困难,杜绝因设计问题导致出现的批次性不良。2 适用范围适用于硬件设计开发工程师、PCB layout 工程师等涉及到评估可制造性设计的所有人员。3 规范内容3.1 PCB 的拼板拼版连接方式:拼版的连接方式主要有双面对刻 V 形槽(图 1)、长槽孔加圆孔(图 2)两种。 图 1 PCB 的 V 型槽设计双面对刻 V 形槽拼版方式:V 形槽适用于外形形状为方形的 PCB,特点是分离后边缘整齐、加工成本低,建议优先使用;PCB 板上有 BGA 或 QFN 封装 IC 焊盘的不适合采用双面对刻 V 型槽的拼版方式;开 V 形槽后,一般按 30°的角度开 V 槽。剩余厚度 X 应为δ/4~δ/3,δ 为板厚,对承重较重的板子可取上限,对承重较轻的板子可取下限。V 形槽的设计要求如图 1 所示。图 2 长槽孔加圆孔长槽孔加圆孔拼版方式:PCB 超过四层(含四层)的主板都必须采用长槽孔加圆孔的连接方式;按键板、LCD 板、SIM 卡板、TF 卡板等副板建议视 PCB 外形确定拼版连接方式(外形有弧线或不规则形状则采用长槽孔加圆孔的连接方式)。如图...
