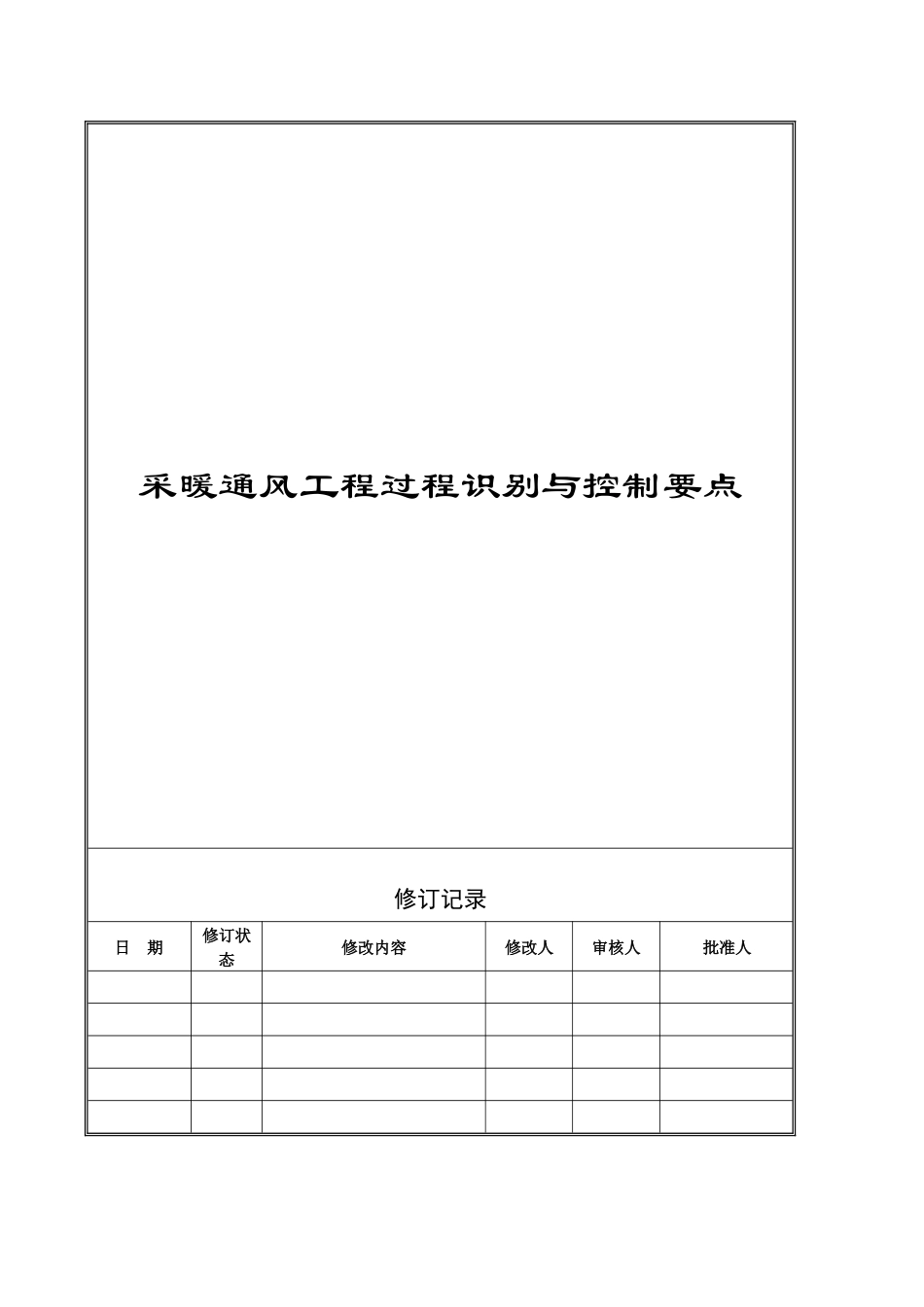

采暖通风工程过程识别与控制要点 修订记录日 期修订状态修改内容修改人审核人批准人室内给水管道安装工程施工过程 流程图安装准备→预制加工→干管安装→立管安装→支管安装→ ·管道试压 → ·管道冲洗 →管道防腐和保温质量方面环境方面安全方面需要关注1.暗装冷 热水管道渗水★的问题2.吊顶内管道滴水★岩棉玻璃棉丝的飞扬防止高空坠落预防措施1.暗装于墙内或吊顶内的管道一定经试压合格后,方可隐蔽,且尽量无接头。施工前做好防护,施工后及时清理,用塑料袋子装好运到垃圾箱。管井内做立管时,搭好架子,或铺好承重安全网。2.对吊顶内管道,一定要做好防结露措施。纠正措施室内排水管道安装工程施工过程 流程图安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→ ·闭水试验 → ·通球试验质量方面环境方面安全方面需要关注的问题1. 排水管道倒坡 ★2. 地漏过高或过低,影响使用★3. 管道堵塞 ★ 4. 直埋管道渗漏★废料和粘接剂的遗洒。1.2.预防措施1.立管 TY 形三通甩口不准,或者其中的支管高度不准,导致倒坡。2.标准地坪找准后,低于地 2cm ,地向地漏。3.管道立管安装完毕后,应将所有管口封闭严密,防止杂物掉入,造成管道堵塞。4.防止管基不密实,受力不均, 导致管道不均匀下沉。故管基础要坚硬,另外应检查管道是否有砂眼。废料及时清理,粘接剂派专人看管,并远离明火,穿墙板,穿墙的建筑垃圾应及时清理,并在配合时,预留洞口尽量准确,以减少建筑垃圾。1.在管井或大厅施工时,搭好架子并铺好承重安全网。2.在动用砂轮切割机时,防止砂轮片打出的火星对着行人。纠正措施室内采暖安装工程 施工过程 流程图安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→ ·试压 → ·冲洗 →防腐→保温→ ·调试质量方面环境方面安全方面需要关注1.采暖热水干管运行有响声★1.打压、冲洗废水的排放1.防高空坠落和落物伤人的问题2.采暖干管,分支管水流不畅★2.焊烟的排放2.防止一闸多机3.散热器不热或冷热不均★预防措施1.采暖热水干管主要质量缺陷是干管运行时管内存有汽体和水, 影响水、汽的正常循环,发出水的冲击声,预控方法是有采用偏心变径,而不是同心变径,而且在热水采暖系统中, 保证管壁上平,蒸汽采暖系统保证管壁下平即可。1.排放到系统最低点后,若能直接排到市政排水管网直接排,否则用潜污泵打出。2.通风良好。1.搭好架子,铺好安全网。2.派 专 人 ...
