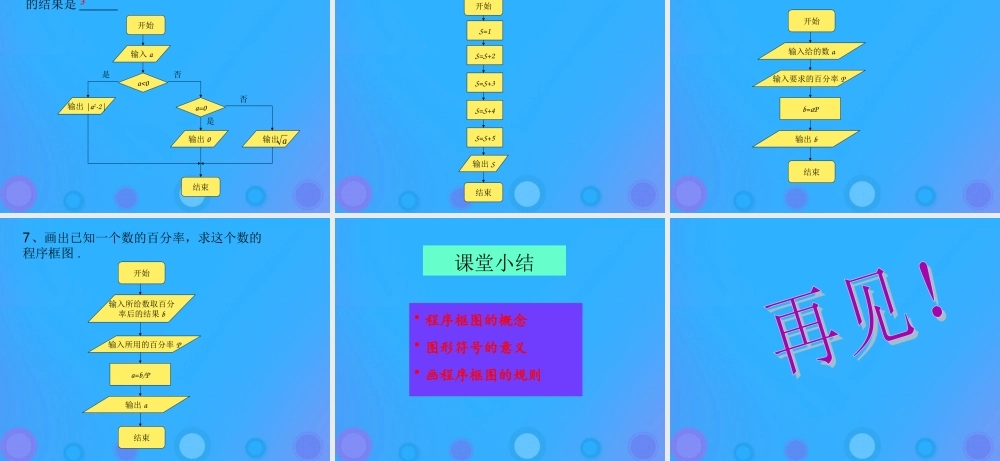

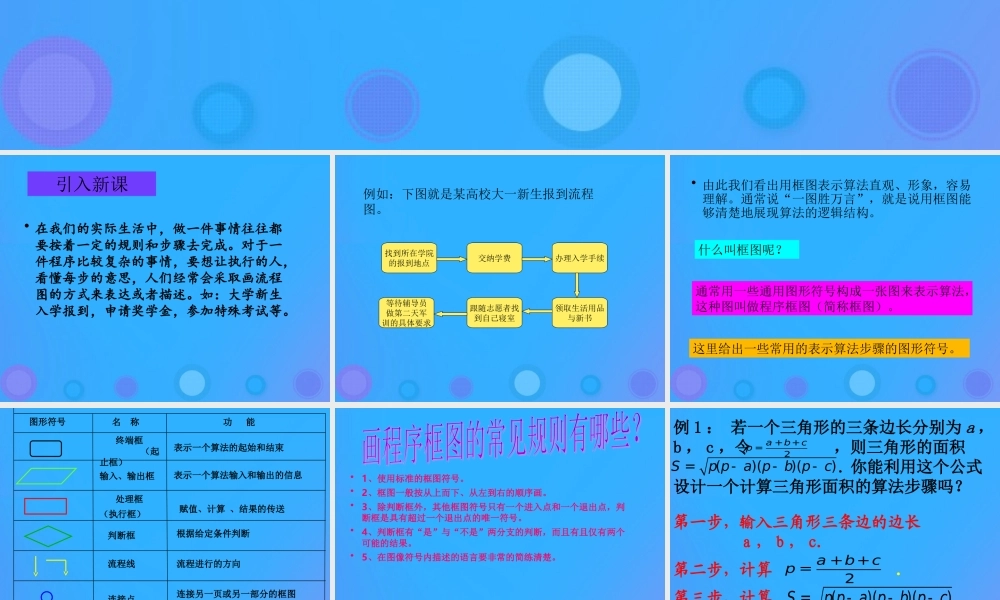

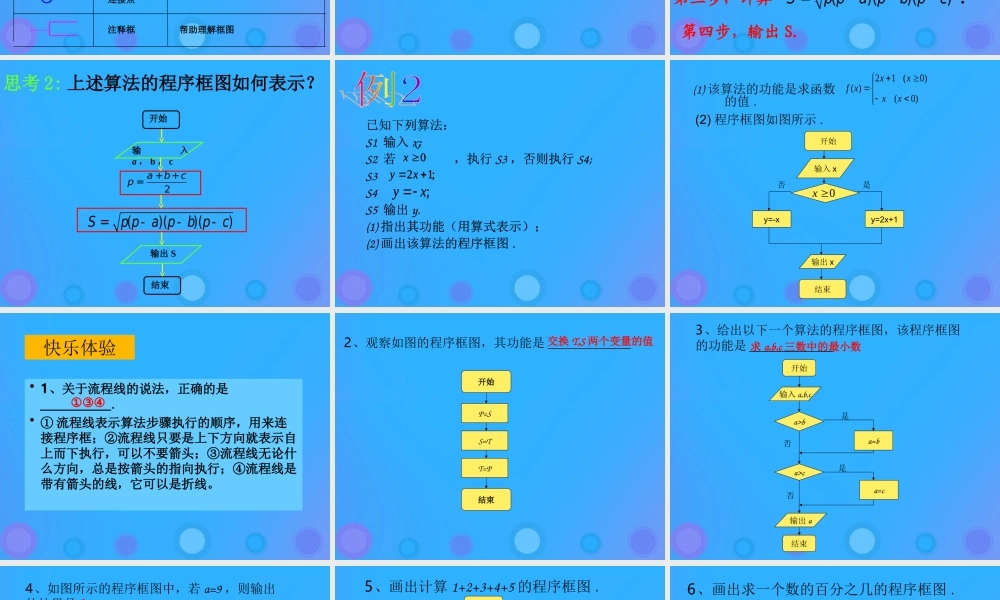

1.1.2 1.1.2 程序框图 程序框图 1.1.2 1.1.2 程序框图 程序框图 引入新课• 在我们的实际生活中，做一件事情往往都要按着一定的规则和步骤去完成。对于一件程序比较复杂的事情，要想让执行的人，看懂每步的意思，人们经常会采取画流程图的方式来表达或者描述。如：大学新生入学报到，申请奖学金，参加特殊考试等。例如：下图就是某高校大一新生报到流程图。找到所在学院的报到地点办理入学手续等待辅导员做第二天军训的具体要求交纳学费跟随志愿者找到自己寝室领取生活用品与新书• 由此我们看出用框图表示算法直观、形象，容易理解。通常说“一图胜万言”，就是说用框图能够清楚地展现算法的逻辑结构。什么叫框图呢？通常用一些通用图形符号构成一张图来表示算法，这种图叫做程序框图（简称框图）。这里给出一些常用的表示算法步骤的图形符号。图形符号 名 称 功 能 终端框 （起止框） 输入、输出框 处理框（执行框） 判断框 流程线 表示一个算法的起始和结束 表示一个算法输入和输出的信息 赋值、计算 、结果的传送根据给定条件判断 流程进行的方向注释框连接另一页或另一部分的框图 连接点 帮助理解框图• 1、使用标准的框图符号。• 2、框图一般按从上而下、从左到右的顺序画。• 3、除判断框外，其他框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一符号。• 4、判断框有“是”与“不是”两分支的判断，而且有且仅有两个可能的结果。• 5、在图像符号内描述的语言要非常的简练清楚。例 1 ： 若一个三角形的三条边长分别为 a ，b ， c ，令 ，则三角形的面积 . 你能利用这个公式设计一个计算三角形面积的算法步骤吗？2abcp++=()()()Sp pa pb pc=---第一步，输入三角形三条边的边长 a ， b ， c. 第四步，输出 S. 第二步，计算 . 2abcp++=第三步，计算 .()()()Sp pa pb pc=---思考 2: 上述算法的程序框图如何表示？开始结束输出 S输入a ， b ， c2abcp++=()()()Sp pa pb pc=---已知下列算法：S1 输入 x;S2 若 ，执行 S3 ，否则执行 S4;S3S4S5 输出 y.(1) 指出其功能（用算式表示）；(2) 画出该算法的程序框图 .0x;12 xy;xy0x;12 xy;xy0x;12 xy已知下列算法：S1 输入 x;S2 若 ，执行 S3 ，否则执行 S4;S3S4S5 输出 y.(1) 指出其功能（用算式表示）；(2) 画出该算法的程序框图 .;xy...
