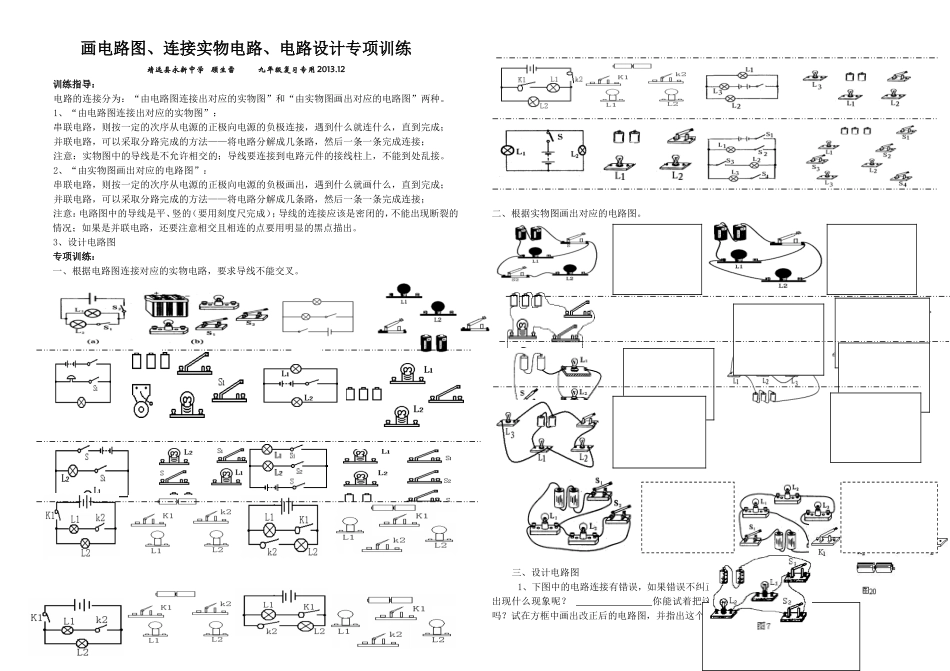

初中电学画电路图、连接实物电路专项训练_第1页
1/4

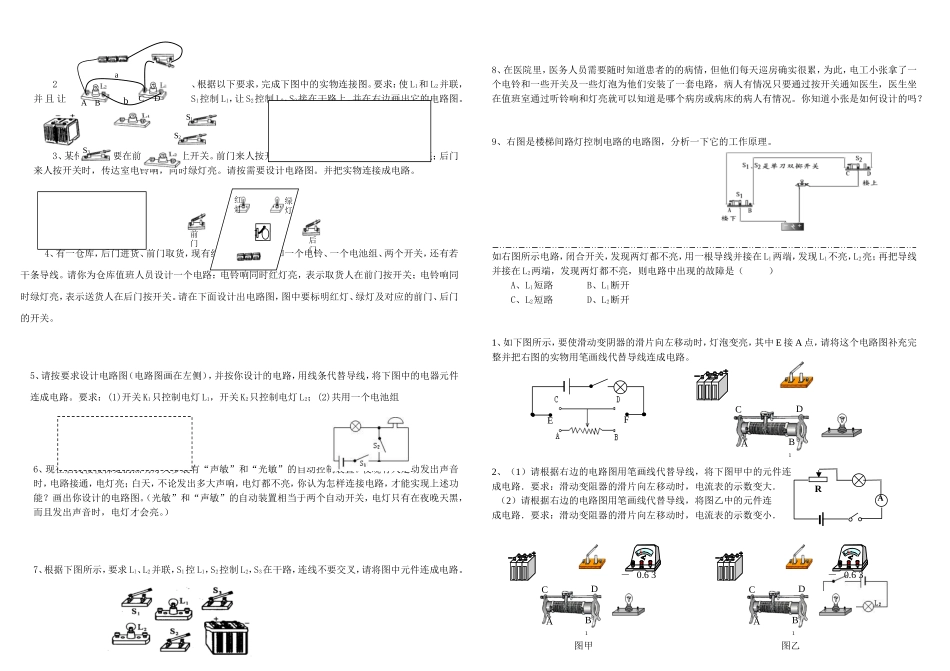

初中电学画电路图、连接实物电路专项训练_第2页
2/4

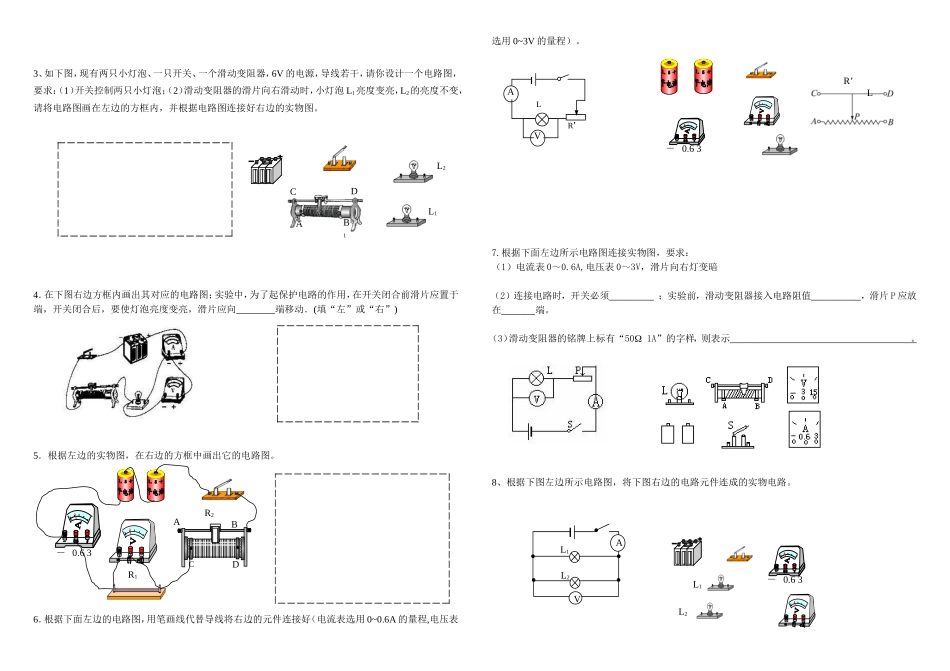

初中电学画电路图、连接实物电路专项训练_第3页
3/4
画电路图、连接实物电路、电路设计专项训练靖远县永新中学 顾生雷 九年级复习专用 2013.12训练指导:电路的连接分为:“由电路图连接出对应的实物图”和“由实物图画出对应的电路图”两种。1、“由电路图连接出对应的实物图”:串联电路,则按一定的次序从电源的正极向电源的负极连接,遇到什么就连什么,直到完成;并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接;注意:实物图中的导线是不允许相交的;导线要连接到电路元件的接线柱上,不能到处乱接。2、“由实物图画出对应的电路图”:串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成;并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接;注意:电路图中的导线是平、竖的(要用刻度尺完成);导线的连接应该是密闭的,不能出现断裂的情况;如果是并联电路,还要注意相交且相连的点要用明显的黑点描出。3、设计电路图专项训练:一、根据电路图连接对应的实物电路,要求导线不能交叉。 二、根据实物图画出对应的电路图。三、设计电路图1、下图中的电路连接有错误,如果错误不纠正,则当开关闭合时会出现什么现象呢? 你能试着把这个错误电路改正过来吗?试在方框中画出改正后的电路图,并指出这个电路的连接方式: 。 2、根据以下要求,完成下图中的实物连接图。要求:使 L1和 L2并联,并 且 让S1控制 L1,让 S2控制 L2,S3接在干路上。并在右边画出它的电路图。3、某传达室需要在前后门都装上开关。前门来人按开关时,要求传达室电铃响,同时红灯亮;后门来人按开关时,传达室电铃响,同时绿灯亮。请按需要设计电路图。并把实物连接成电路。4、有一仓库,后门进货、前门取货,现有红、绿两只灯泡和一个电铃、一个电池组、两个开关,还有若干条导线。请你为仓库值班人员设计一个电路:电铃响同时红灯亮,表示取货人在前门按开关;电铃响同时绿灯亮,表示送货人在后门按开关。请在下面设计出电路图,图中要标明红灯、绿灯及对应的前门、后门的开关。5、请按要求设计电路图(电路图画在左侧),并按你设计的电路,用线条代替导线,将下图中的电器元件连成电路。要求:(1)开关 K1只控制电灯 L1,开关 K2只控制电灯 L2;(2)共用一个电池组6、现在居民楼楼梯处的照明灯大多装有“声敏”和“光敏”的自动控制装置。夜晚有人走动发出声音时,电路接通,电灯亮;白天,不论发出多大...
