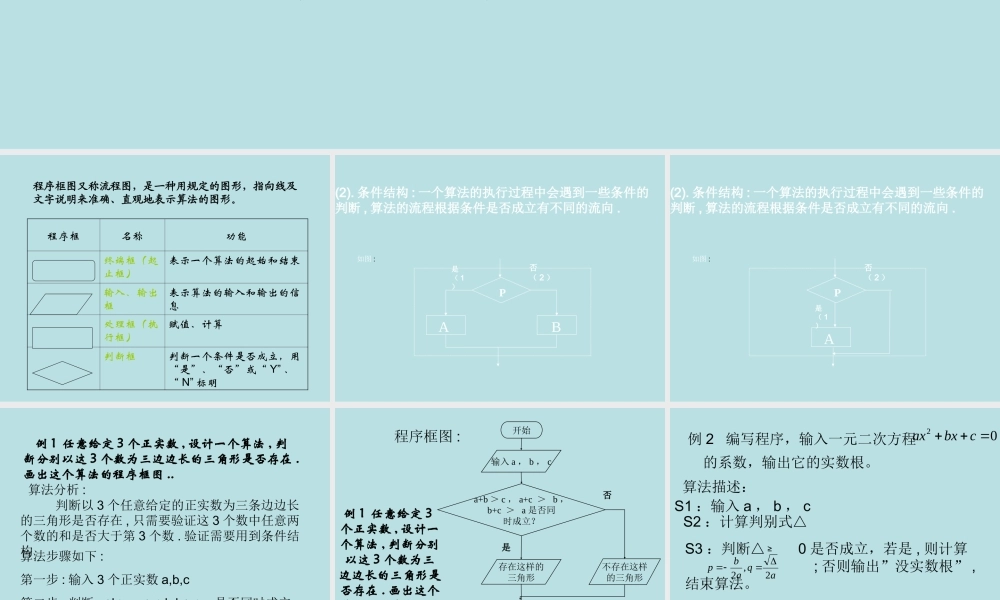

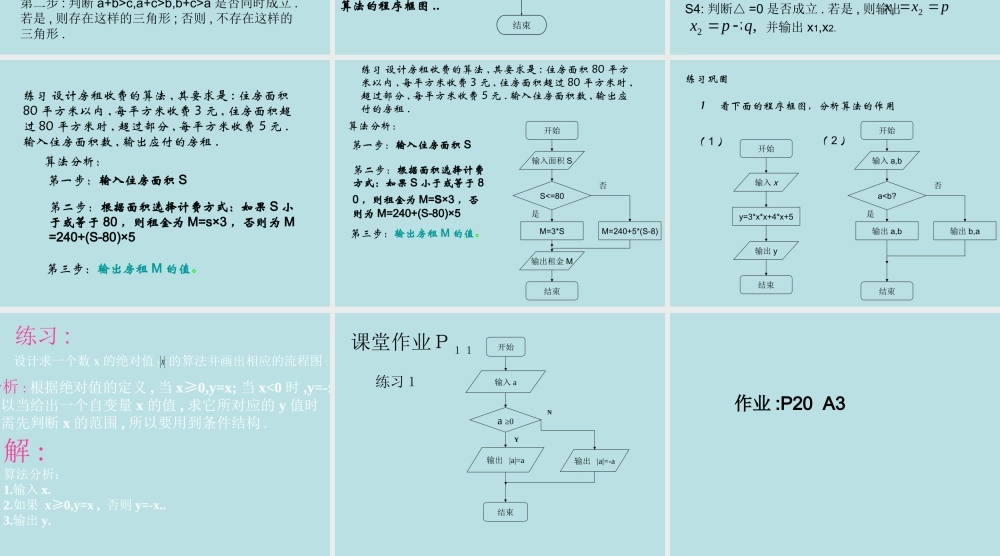

程序框图又称流程图，是一种用规定的图形，指向线及文字说明来准确、直观地表示算法的图形。程序框名称功能终端框（起止框）表示一个算法的起始和结束输入、输出框表示算法的输入和输出的信息处理框（执行框）赋值、计算判断框判断一个条件是否成立，用“是”、“否”或“ Y” 、“ N” 标明(2). 条件结构 : 一个算法的执行过程中会遇到一些条件的判断 , 算法的流程根据条件是否成立有不同的流向 .如图 : P A B是（ 1）否（ 2 ）(2). 条件结构 : 一个算法的执行过程中会遇到一些条件的判断 , 算法的流程根据条件是否成立有不同的流向 .如图 : P A是（ 1）否（ 2 ） 例 1 任意给定 3 个正实数 , 设计一个算法 , 判断分别以这 3 个数为三边边长的三角形是否存在 .画出这个算法的程序框图 .. 算法分析 : 判断以 3 个任意给定的正实数为三条边边长的三角形是否存在 , 只需要验证这 3 个数中任意两个数的和是否大于第 3 个数 . 验证需要用到条件结构算法步骤如下 :第一步 : 输入 3 个正实数 a,b,c第二步 : 判断 a+b>c,a+c>b,b+c>a 是否同时成立 .若是 , 则存在这样的三角形 ; 否则 , 不存在这样的三角形 .例 1 任意给定 3个正实数 , 设计一个算法 , 判断分别以这 3 个数为三边边长的三角形是否存在 . 画出这个算法的程序框图 .. 开始输入 a ， b ， ca+b ＞ c ， a+c ＞ b ，b+c ＞ a 是否同时成立？存在这样的三角形不存在这样的三角形结束否是程序框图 :例 2 编写程序，输入一元二次方程算法描述：S1 ：输入 a ， b ， cS2 ：计算判别式△的系数，输出它的实数根。02cbxaxS3 ：判断△ 0 是否成立，若是 , 则计算 ; 否则输出”没实数根” ,结束算法。aqabp2,2≥S4: 判断△ =0 是否成立 . 若是 , 则输出 ;pxx21,2qpx并输出 x1,x2.练习 设计房租收费的算法 , 其要求是 : 住房面积80 平方米以内 , 每平方米收费 3 元 , 住房面积超过 80 平方米时 , 超过部分 , 每平方米收费 5 元 .输入住房面积数 , 输出应付的房租 .算法分析：第一步：输入住房面积 S第二步：根据面积选择计费方式：如果 S 小于或等于 80 ，则租金为 M=s×3 ，否则为 M=240+(S-80)×5第三步：输出房租 M 的值。练习 设计房租收费的算法 , 其要求是 : 住房面积 80 平方米以内 , 每平...
