多用电表的原理上课用VIP免费

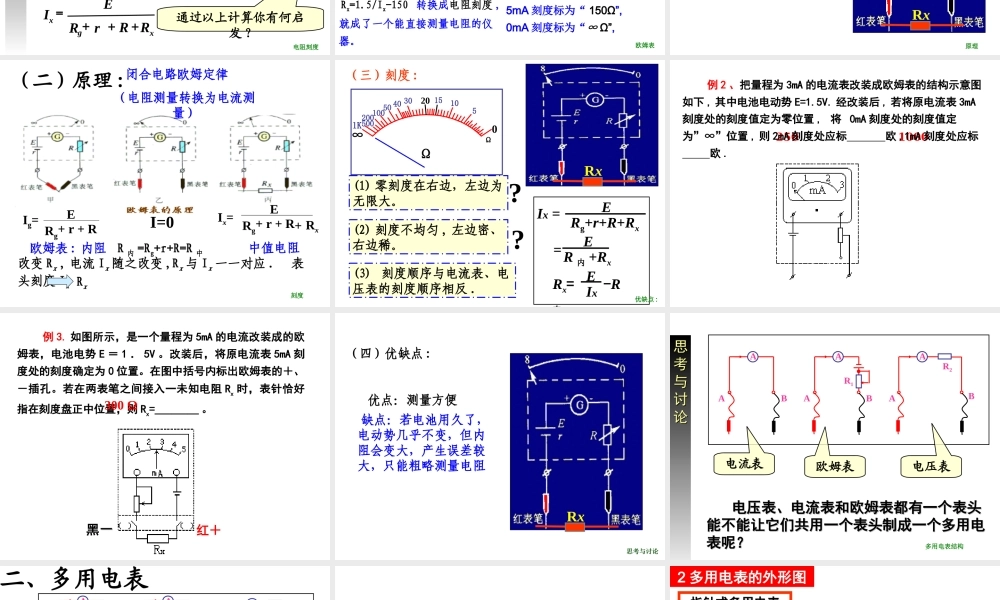

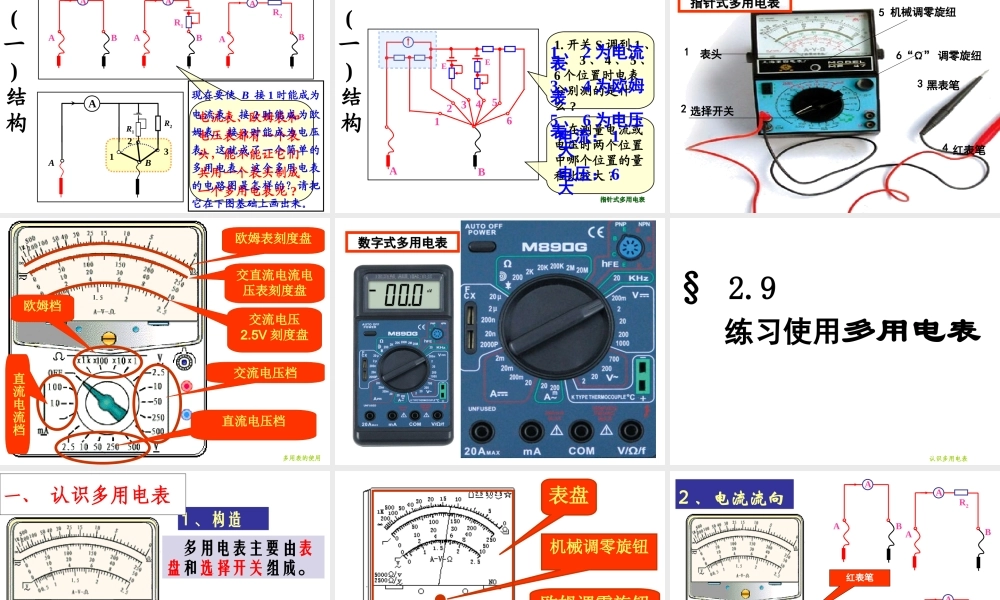

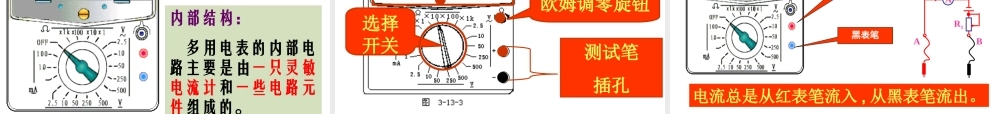

1. 如何把小量程电流表（表头）改装成电压表 ?2. 如何把小量程电流表（表头）改装成量程较大的电流表 ?UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻 能否把小量程电流表（表头）改装成直接测量电阻的欧姆表 ?多用电表的原理第二章 恒定电流高中物理选修 3—1科学是如此迷人2.82.8 多用电表的原多用电表的原理理例例1.1.如图电源的电动势 E=1.5V,内阻 r=0.5Ω, 电流表满偏电流 Ig=10 mA, 电流表电阻 Rg=7.5Ω,A 、 B 为接线柱。(1) 用导线把 A 、 B 直接连起来 , 此时应把可变电阻 R调节为多少才能使电流表恰好达到满偏电流 ?rABE RRg)(gRrIER-gRrREI=gg=142 Ω(2) 在 A 、 B 间接一个 150Ω 的电阻 R0例例题题rABE R(2) 调到满偏后保持 R 的值不变 , 在 A 、 B 间接一个 150Ω 的电阻 R0, 电流表指针指着多少刻度的位置 ?R0 中值电阻(1) 用导线把 A 、 B 直接连起来 , 此时应把可变电阻 R调节为多少才能使电流表恰好达到满偏电流 ?如图电源的电动势 E=1.5V,内阻 r=0.5Ω, 电流表满偏电流 Ig=10 mA, 电流表电阻 Rg=7.5Ω,A 、 B 为接线柱。142 ΩRrREI0=gR0=5mA(3) 如果把任意电阻 Rx 接在 A 、 B 间例例题题rABERRx(1) 用导线把 A 、 B 直接连起来 , 此时应把可变电阻 R调节为多少才能使电流表恰好达到满偏电流 ?如图电源的电动势 E=1.5V,内阻 r=0.5Ω, 电流表满偏电流 Ig=10 mA, 电流表电阻 Rg=7.5Ω,A 、 B 为接线柱。142 ΩRrREIx=gRx(3) 如果把任意电阻 Rx 接在 A 、 B 间 , 电流表读数 Ix 与 Rx 的值有什么关系 ?通过以上计算你有何启发 ?电阻刻度mA10057.52.5∞015050450Ω Rx=1.5/Ix-150 转换成电阻刻度 ,就成了一个能直接测量电阻的仪器。如果把电流表 10mA 刻度标为“ 0Ω”,5mA 刻度标为“ 150Ω”,0mA 刻度标为“∞ Ω”,欧姆表一、欧姆表( 一 ) 结构 : 欧姆表由电流表 G 、电池、调零电阻 R ，刻度盘和红、黑表笔组成 . 如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．IRx原理( 二 ) 原理 :ERg+ r + RIg=ERg+ r + RRx+Ix=I=0闭合电路欧姆定律 ( 电阻测量转换为电流测量 )改变 Rx , 电流 Ix 随之改变 ,Rx 与 Ix 一一对应 . 表头刻度 Ix RxR...
