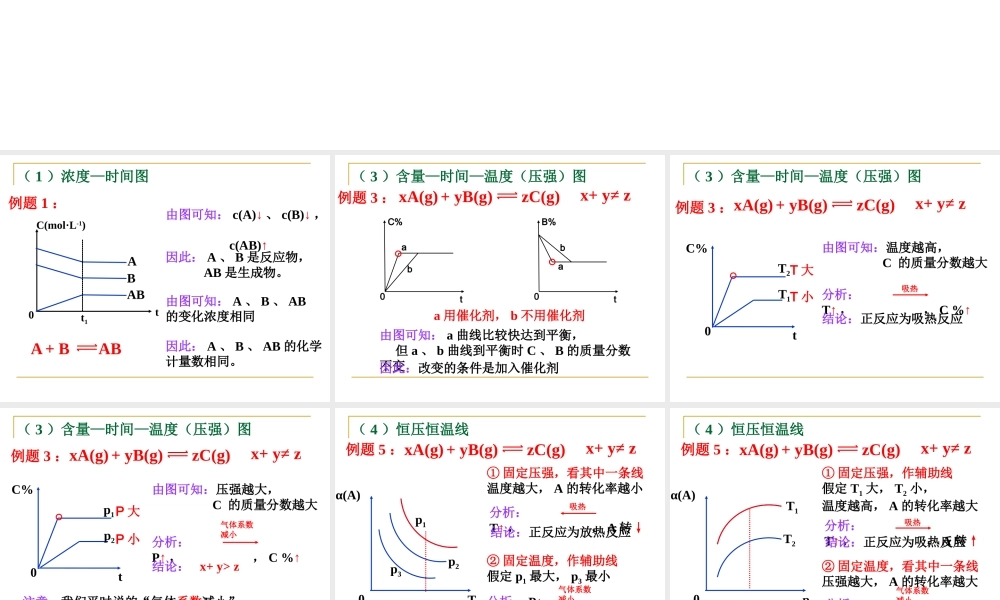

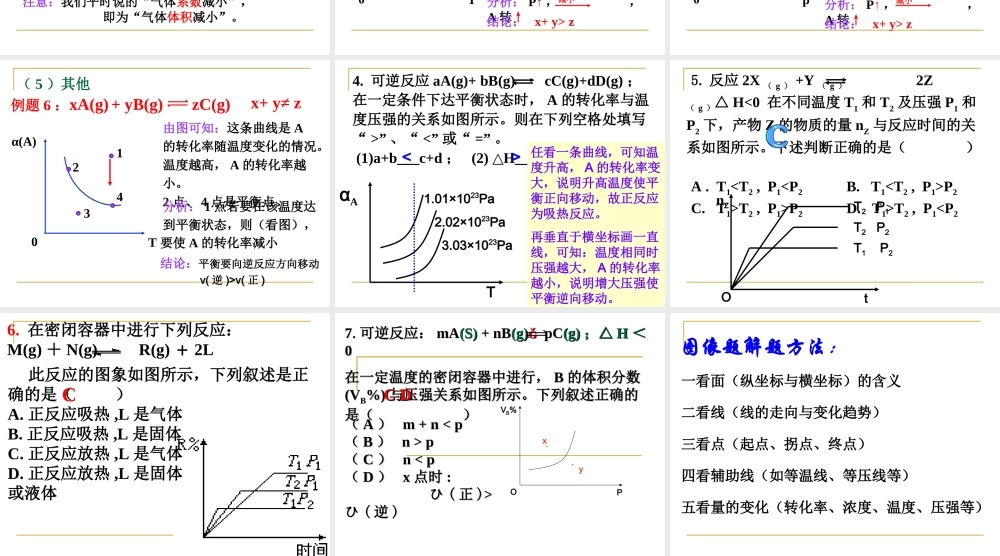

化学平衡图像（ 1 ）浓度—时间图tC(mol·L-1)0t1ABAB例题 1 ：由图可知： c(A)↓ 、 c(B)↓ ， c(AB)↑因此： A 、 B 是反应物， AB 是生成物。由图可知： A 、 B 、 AB的变化浓度相同因此： A 、 B 、 AB 的化学计量数相同。A + B AB（ 3 ）含量—时间—温度（压强）图0C%tab0B%tab由图可知： a 曲线比较快达到平衡， 但 a 、 b 曲线到平衡时 C 、 B 的质量分数不变xA(g) + yB(g) zC(g)x+ y≠ z因此：改变的条件是加入催化剂a 用催化剂， b 不用催化剂例题 3 ：Zxxk 组卷网中学学科网C%t0T2T1T 大T 小由图可知：温度越高， C 的质量分数越大分析：T↑ ， ， C %↑吸热结论：正反应为吸热反应（ 3 ）含量—时间—温度（压强）图例题 3 ：xA(g) + yB(g) zC(g)x+ y≠ zC%t0p1p2P 大P 小由图可知：压强越大， C 的质量分数越大分析：P↑ ， ， C %↑气体系数减小结论： x+ y> z（ 3 ）含量—时间—温度（压强）图注意：我们平时说的“气体系数减小”， 即为“气体体积减小”。例题 3 ：xA(g) + yB(g) zC(g)x+ y≠ z（ 4 ）恒压恒温线0p1Tα(A)p2p3① 固定压强，看其中一条线温度越大， A 的转化率越小分析：T↑ ， ， A 转↓吸热结论：正反应为放热反应② 固定温度，作辅助线假定 p1 最大， p3 最小分析： P↑ ， ， A 转↑气体系数减小结论： x+ y> z例题 5 ：xA(g) + yB(g) zC(g)x+ y≠ z（ 4 ）恒压恒温线0T1pα(A)T2① 固定压强，作辅助线假定 T1 大， T2 小，温度越高， A 的转化率越大分析：T↑ ， ， A 转↑吸热结论：正反应为吸热反应② 固定温度，看其中一条线压强越大， A 的转化率越大分析： P↑ ， ， A 转↑气体系数减小结论： x+ y> z例题 5 ：xA(g) + yB(g) zC(g)x+ y≠ z（ 5 ）其他02314Tα(A)由图可知：这条曲线是 A的转化率随温度变化的情况。温度越高， A 的转化率越小。2 点、 4 点是平衡点。分析： 1 点若要在该温度达到平衡状态，则（看图），结论：平衡要向逆反应方向移动 v( 逆 )>v( 正 )要使 A 的转化率减小例题 6 ：xA(g) + yB(g) zC(g)x+ y≠ z4. 可逆反应 aA(g)+ bB(g) cC(g)+dD(g) ；在一定条件下达平衡状态时， A 的转化率与温度压强的关系如图所示。则在下列空格处填写“ >” 、“ <” 或“ =” 。 (1)a+b___c+d...
