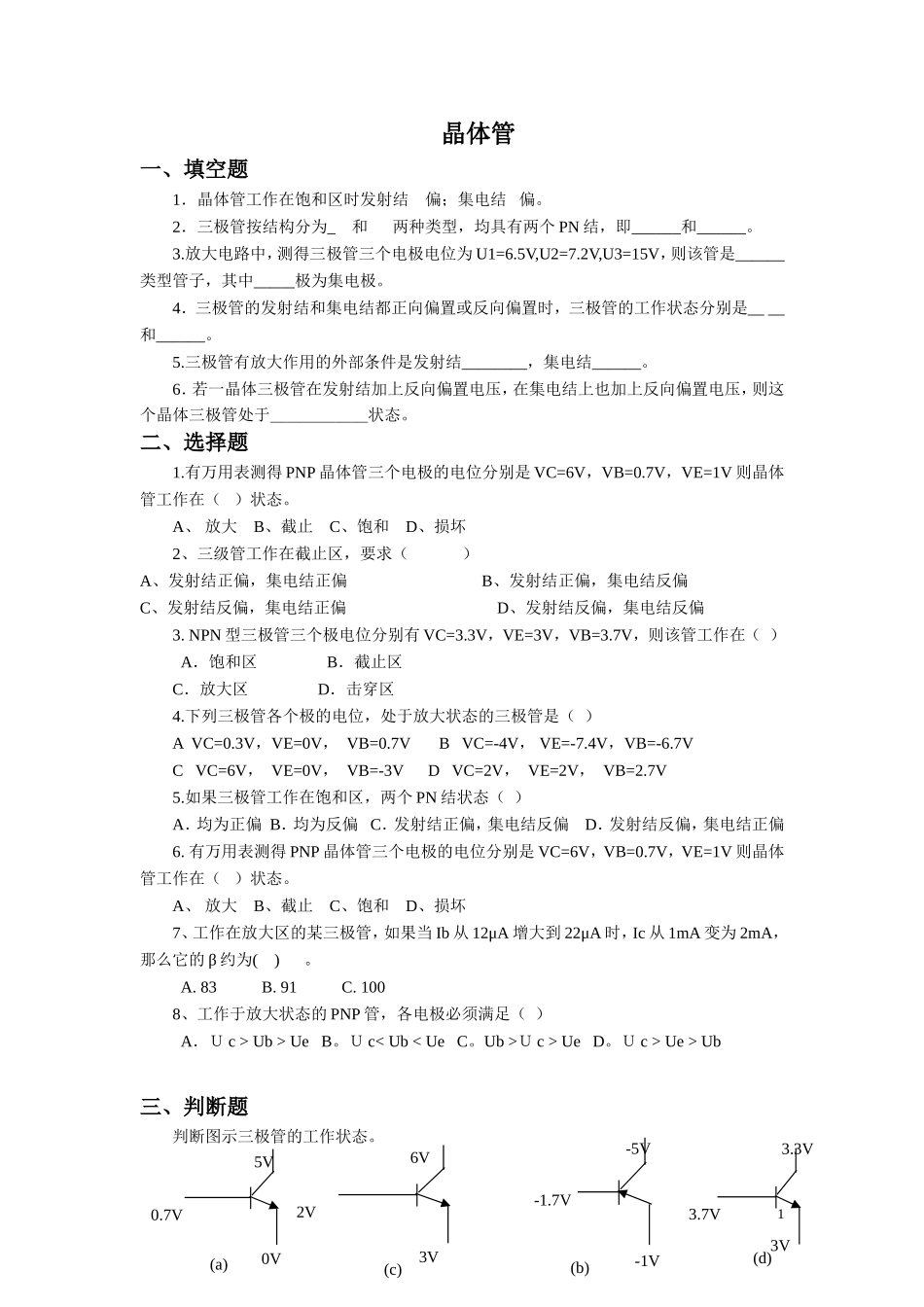

《晶体管》同步练习1VIP免费

晶体管一、填空题1．晶体管工作在饱和区时发射结 偏；集电结 偏。2．三极管按结构分为_ 和 两种类型，均具有两个 PN 结，即______和______。3.放大电路中，测得三极管三个电极电位为 U1=6.5V,U2=7.2V,U3=15V，则该管是______类型管子，其中_____极为集电极。4．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是__ __和______。5.三极管有放大作用的外部条件是发射结________，集电结______。6．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处于＿＿＿＿＿＿状态。二、选择题1.有万用表测得 PNP 晶体管三个电极的电位分别是 VC=6V，VB=0.7V，VE=1V 则晶体管工作在（ ）状态。A、 放大 B、截止 C、饱和 D、损坏2、三级管工作在截止区，要求（ ）A、发射结正偏，集电结正偏 B、发射结正偏，集电结反偏C、发射结反偏，集电结正偏 D、发射结反偏，集电结反偏3. NPN 型三极管三个极电位分别有 VC=3.3V，VE=3V，VB=3.7V，则该管工作在（ ） A．饱和区 B．截止区C．放大区 D．击穿区 4.下列三极管各个极的电位，处于放大状态的三极管是（ ）A VC=0.3V，VE=0V， VB=0.7V B VC=-4V， VE=-7.4V，VB=-6.7VC VC=6V， VE=0V， VB=-3V D VC=2V， VE=2V， VB=2.7V5.如果三极管工作在饱和区，两个 PN 结状态（ ）A．均为正偏 B．均为反偏 C．发射结正偏，集电结反偏 D．发射结反偏，集电结正偏6. 有万用表测得 PNP 晶体管三个电极的电位分别是 VC=6V，VB=0.7V，VE=1V 则晶体管工作在（ ）状态。A、 放大 B、截止 C、饱和 D、损坏7、工作在放大区的某三极管，如果当 Ib 从 12μA 增大到 22μA 时，Ic 从 1mA 变为 2mA，那么它的 β 约为( ) 。 A. 83 B. 91 C. 100 8、工作于放大状态的 PNP 管，各电极必须满足（ ） A．Ｕ c > Ub > Ue B。Ｕ c< Ub < Ue C。Ub >Ｕ c > Ue D。Ｕ c > Ue > Ub三、判断题判断图示三极管的工作状态。13V2V6V(c)0.7V5V0V(a)-1.7V-5V-1V(b)3V3.7V3.3V(d)+7.5V-8V+7.1V+5V+3.2V (a)+3.5V-3V-2.3V (b)+6.9V+4V(c)+5V0V(d)2、如图示，试判断工作在饱和状态的管子（ ）。3.工作在放大区的三极管，集电结正偏。（ ）4.晶体三极管的 C、E 可以交换使用。（ ）5．三极管是电压放大元件。（ ） 6．处于放大状态的晶体管，集电极电流是多子漂移运动形成。（ ...
