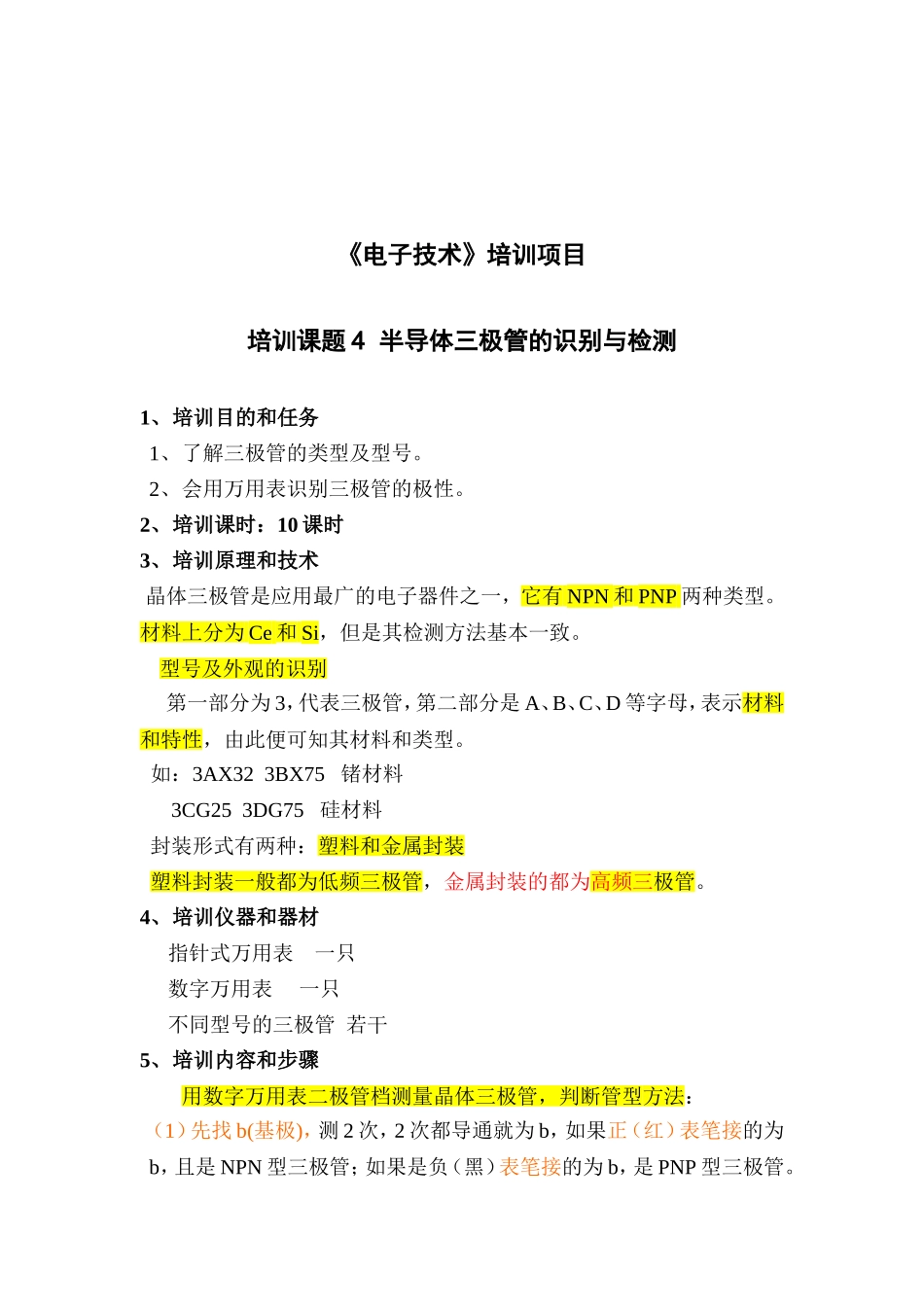

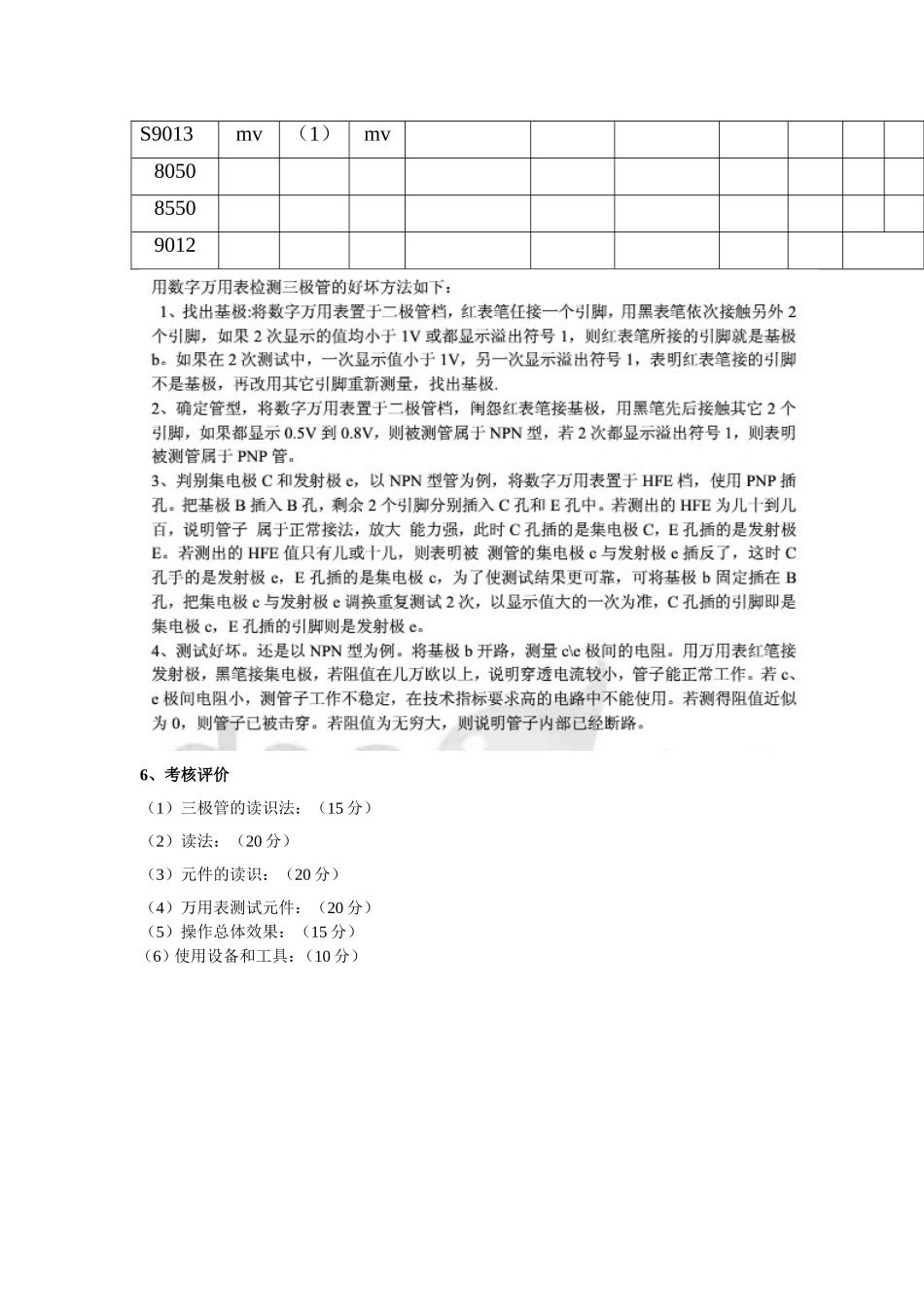

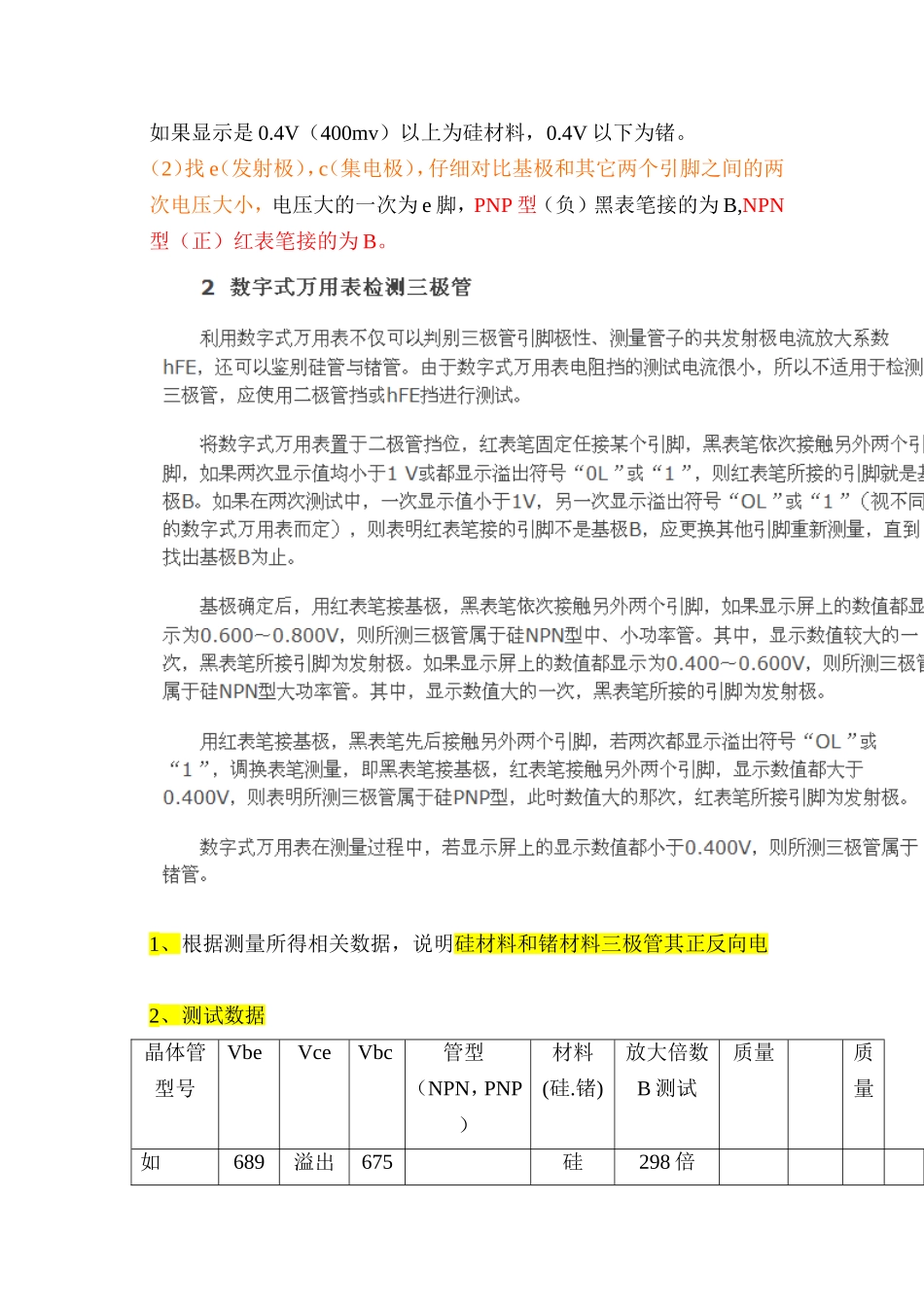

《电子技术》培训项目培训课题 4 半导体三极管的识别与检测1、培训目的和任务1、了解三极管的类型及型号。2、会用万用表识别三极管的极性。2、培训课时：10 课时3、培训原理和技术 晶体三极管是应用最广的电子器件之一，它有 NPN 和 PNP 两种类型。材料上分为 Ce 和 Si，但是其检测方法基本一致。型号及外观的识别 第一部分为 3，代表三极管，第二部分是 A、B、C、D 等字母，表示材料和特性，由此便可知其材料和类型。 如：3AX32 3BX75 锗材料 3CG25 3DG75 硅材料 封装形式有两种：塑料和金属封装 塑料封装一般都为低频三极管，金属封装的都为高频三极管。4、培训仪器和器材指针式万用表 一只数字万用表 一只不同型号的三极管 若干5、培训内容和步骤用数字万用表二极管档测量晶体三极管，判断管型方法：（1）先找 b(基极)，测 2 次，2 次都导通就为 b，如果正（红）表笔接的为b，且是 NPN 型三极管；如果是负（黑）表笔接的为 b，是 PNP 型三极管。如果显示是 0.4V（400mv）以上为硅材料，0.4V 以下为锗。（2）找 e（发射极），c（集电极），仔细对比基极和其它两个引脚之间的两次电压大小，电压大的一次为 e 脚，PNP 型（负）黑表笔接的为 B,NPN型（正）红表笔接的为 B。1、根据测量所得相关数据，说明硅材料和锗材料三极管其正反向电2、测试数据晶体管型号VbeVceVbc管型（NPN，PNP）材料(硅.锗)放大倍数B 测试质量质量如689溢出675硅298 倍S9013mv（1）mv8050855090126、考核评价（1）三极管的读识法：（15 分）（2）读法：（20 分）（3）元件的读识：（20 分）（4）万用表测试元件：（20 分）（5）操作总体效果：（15 分）（6）使用设备和工具：（10 分）
