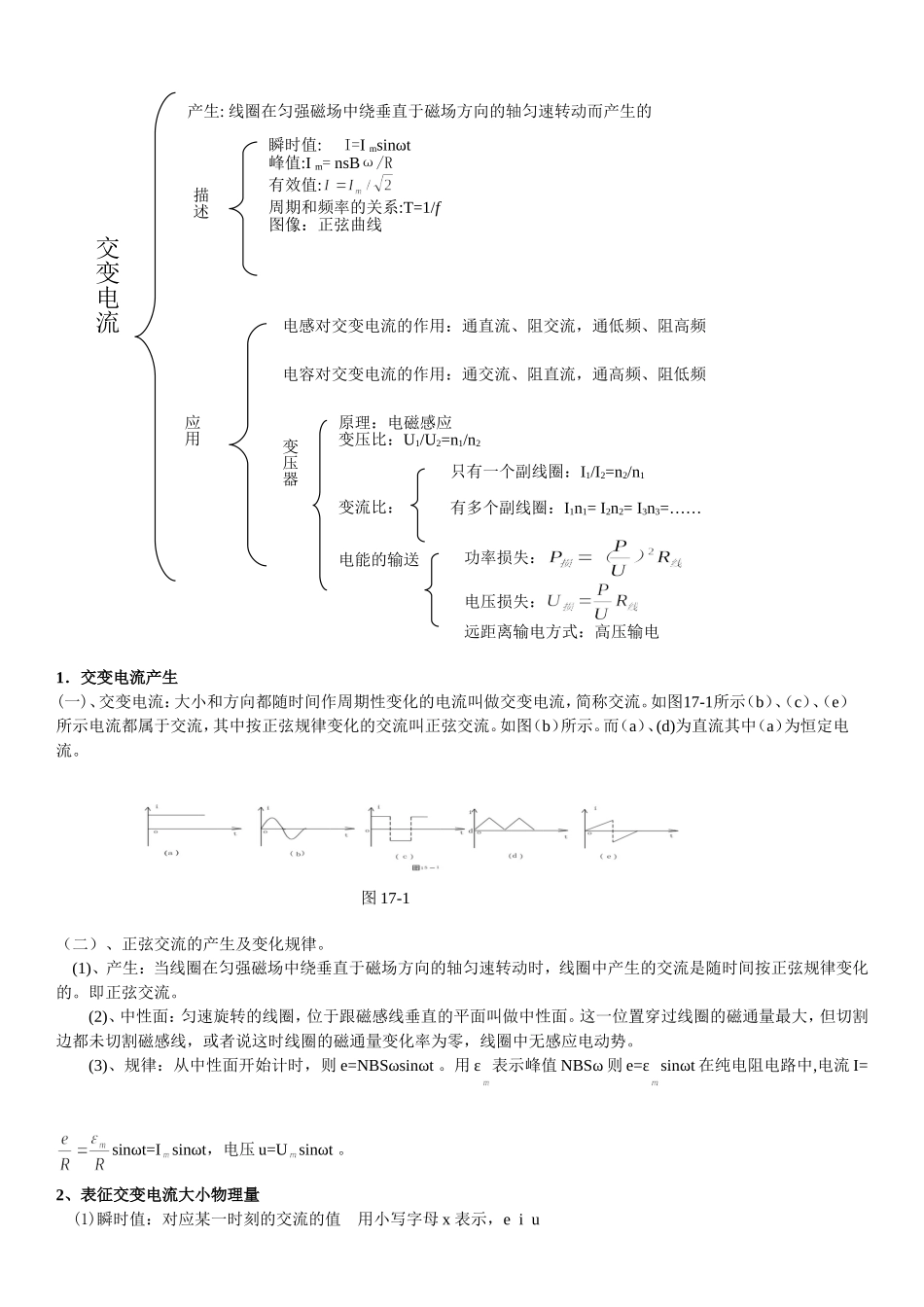

1.交变电流产生(一)、交变电流:大小和方向都随时间作周期性变化的电流叫做交变电流,简称交流。如图17-1所示(b)、(c)、(e)所示电流都属于交流,其中按正弦规律变化的交流叫正弦交流。如图(b)所示。而(a)、(d)为直流其中(a)为恒定电流。(二)、正弦交流的产生及变化规律。 (1)、产生:当线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时,线圈中产生的交流是随时间按正弦规律变化的。即正弦交流。(2)、中性面:匀速旋转的线圈,位于跟磁感线垂直的平面叫做中性面。这一位置穿过线圈的磁通量最大,但切割边都未切割磁感线,或者说这时线圈的磁通量变化率为零,线圈中无感应电动势。(3)、规律:从中性面开始计时,则 e=NBSωsinωt 。用 ε 表示峰值 NBSω 则 e=ε sinωt 在纯电阻电路中,电流 I=sinωt=I sinωt,电压 u=U sinωt 。2、表征交变电流大小物理量(1)瞬时值:对应某一时刻的交流的值 用小写字母 x 表示,e i u产生: 线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动而产生的描述瞬时值: I=I msinωt峰值:I m= nsBω/R有效值:周期和频率的关系:T=1/f图像:正弦曲线电感对交变电流的作用:通直流、阻交流,通低频、阻高频应用交变电流电容对交变电流的作用:通交流、阻直流,通高频、阻低频变压器变流比:电能的输送原理:电磁感应 变压比:U1/U2=n1/n2只有一个副线圈:I1/I2=n2/n1有多个副线圈:I1n1= I2n2= I3n3=……功率损失:电压损失:远距离输电方式:高压输电图 17-1(2)峰值:即最大的瞬时值。大写字母表示,Um I m εmεm= nsBω I m=εm/ R注意:线圈在匀强磁场中绕垂直于磁感线方向的轴匀速转动时,所产生感应电动势的峰值为 ε =NBSω,即仅由匝数 N,线圈面积 S,磁感强度 B 和角速度 ω 四个量决定。与轴的具体位置,线圈的形状及线圈是否闭合都是无关的。(3)有效值:a、意义:描述交流电做功或热效应的物理量b、定义:跟交流热效应相等的恒定电流的值叫做交流的有效值。c、正弦交流的有效值与峰值之间的关系是 ε= I= U=。 注意:正弦交流的有效值和峰值之间具有 ε=,U=的关系,非正弦(或余弦)交流无此关系,但可按有效值的定义进行推导,如对于正负半周最大值相等的方波电流,其热效应和与其最大值相等的恒定电流是相同的,因而其有效值即等于其最大值。即 I=I 。e、交流用电器的额定电压和额定电流指的是有效值;交流电流表和交流电压表的读数是有...
