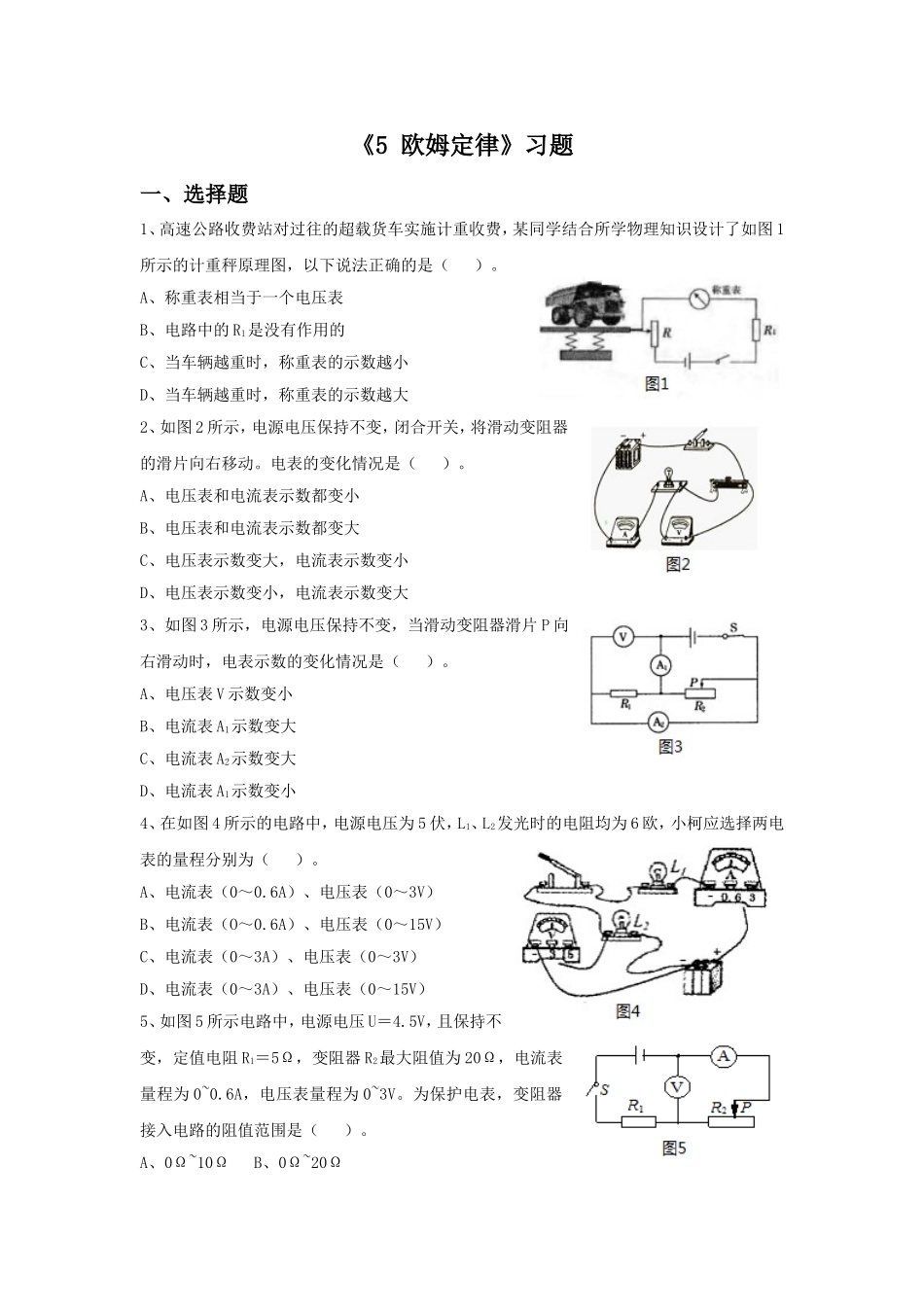

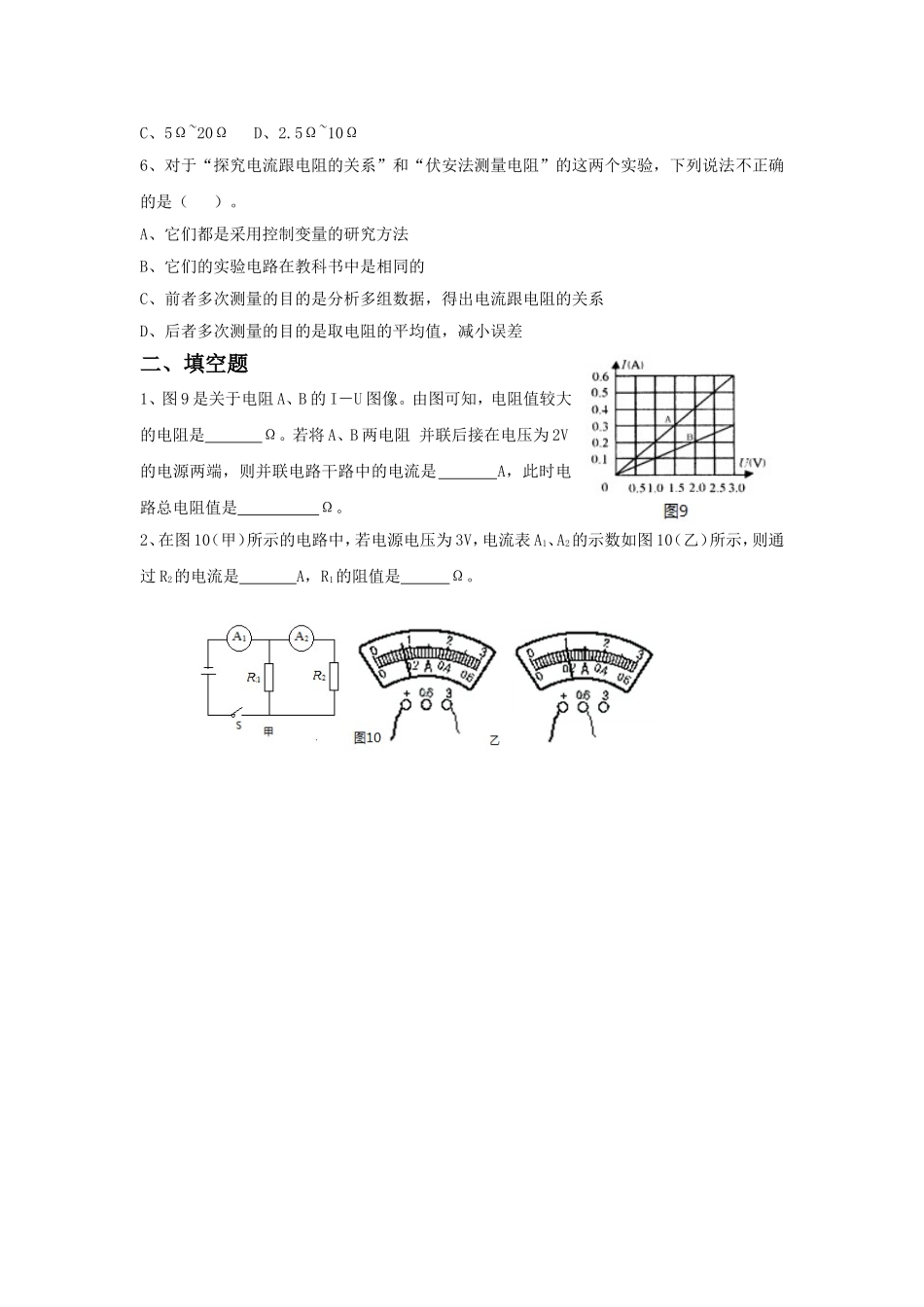

《5 欧姆定律》习题一、选择题1、高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图 1所示的计重秤原理图，以下说法正确的是（ ）。A、称重表相当于一个电压表B、电路中的 R1是没有作用的C、当车辆越重时，称重表的示数越小D、当车辆越重时，称重表的示数越大2、如图 2 所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是（ ）。A、电压表和电流表示数都变小B、电压表和电流表示数都变大C、电压表示数变大，电流表示数变小D、电压表示数变小，电流表示数变大3、如图 3 所示，电源电压保持不变，当滑动变阻器滑片 P 向右滑动时，电表示数的变化情况是（ ）。A、电压表 V 示数变小B、电流表 A1示数变大C、电流表 A2示数变大D、电流表 A1示数变小4、在如图 4 所示的电路中，电源电压为 5 伏，L1、L2发光时的电阻均为 6 欧，小柯应选择两电表的量程分别为（ ）。A、电流表（0～0.6A）、电压表（0～3V）B、电流表（O～0.6A）、电压表（0～15V）C、电流表（0～3A）、电压表（0～3V）D、电流表（0～3A）、电压表（0～15V）5、如图 5 所示电路中，电源电压 U＝4.5V，且保持不变，定值电阻 R1＝5Ω，变阻器 R2最大阻值为 20Ω，电流表量程为 0~0.6A，电压表量程为 0~3V。为保护电表，变阻器接入电路的阻值范围是（ ）。A、0Ω~10Ω B、0Ω~20ΩC、5Ω~20Ω D、2.5Ω~10Ω6、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（ ）。A、它们都是采用控制变量的研究方法B、它们的实验电路在教科书中是相同的C、前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D、后者多次测量的目的是取电阻的平均值，减小误差二、填空题1、图 9 是关于电阻 A、B 的 I－U 图像。由图可知，电阻值较大的电阻是 Ω。若将 A、B 两电阻 并联后接在电压为 2V的电源两端，则并联电路干路中的电流是 A，此时电路总电阻值是 Ω。2、在图 10（甲）所示的电路中，若电源电压为 3V，电流表 A1、A2的示数如图 10（乙）所示，则通过 R2的电流是 A，R1的阻值是 Ω。
