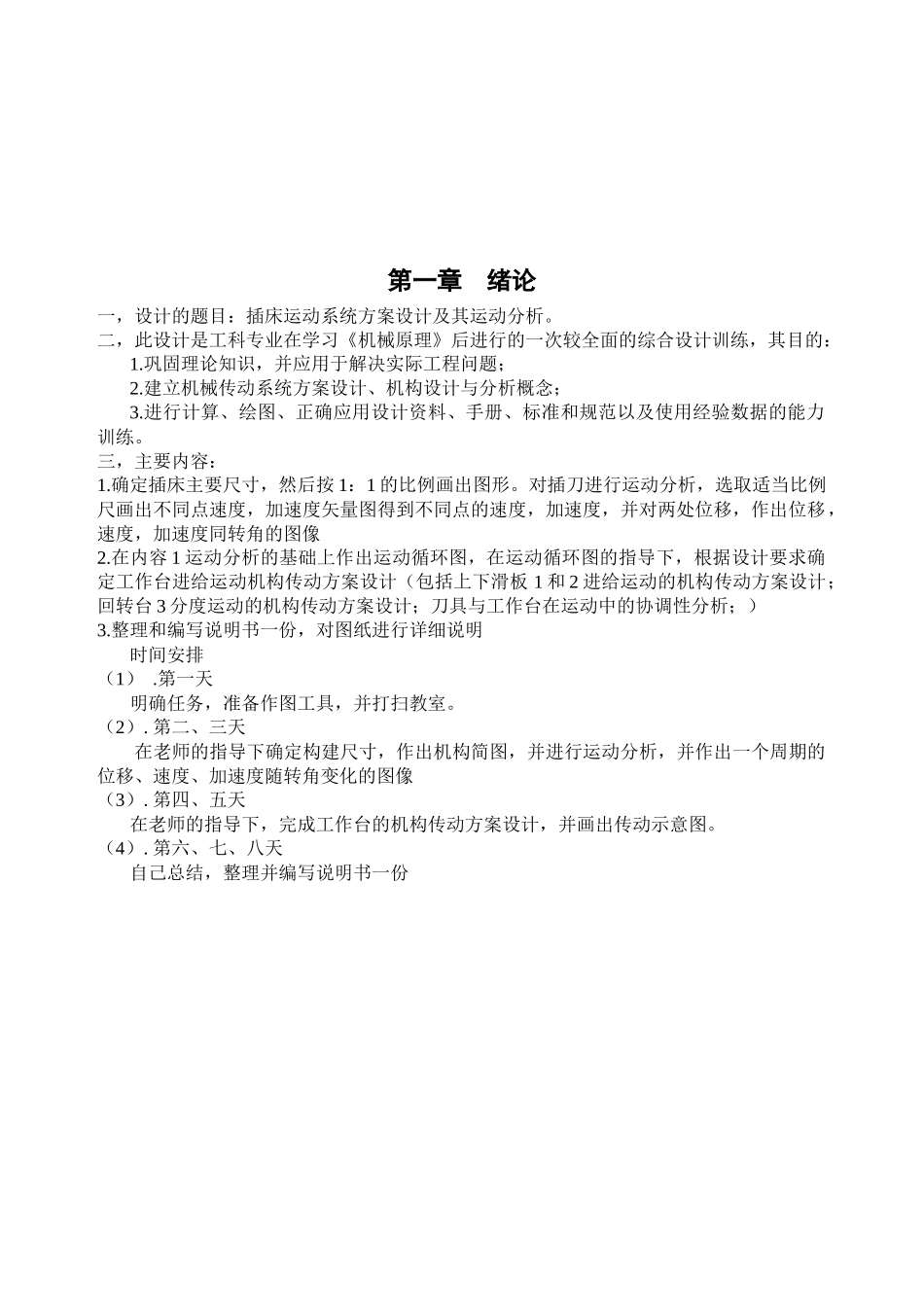

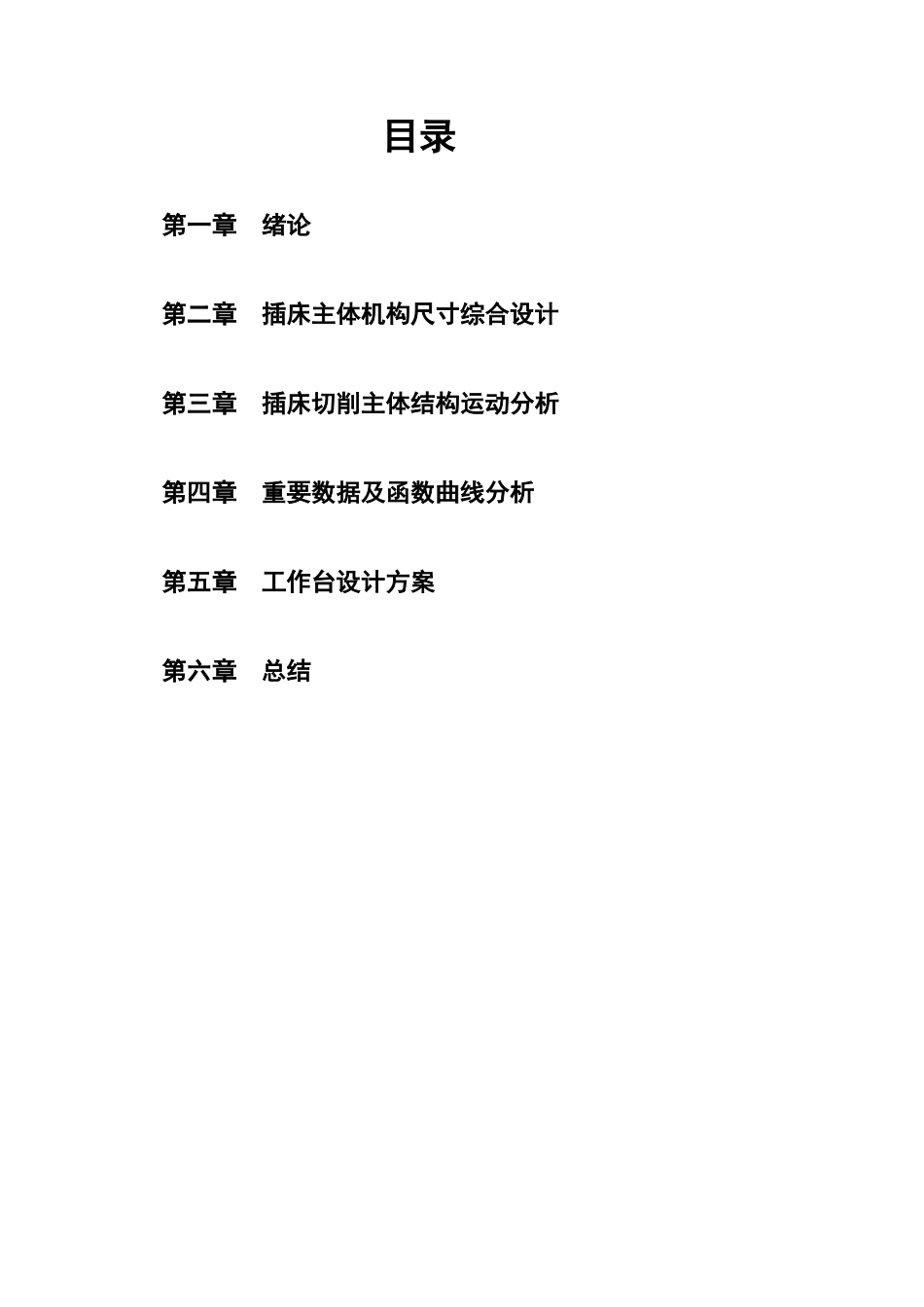

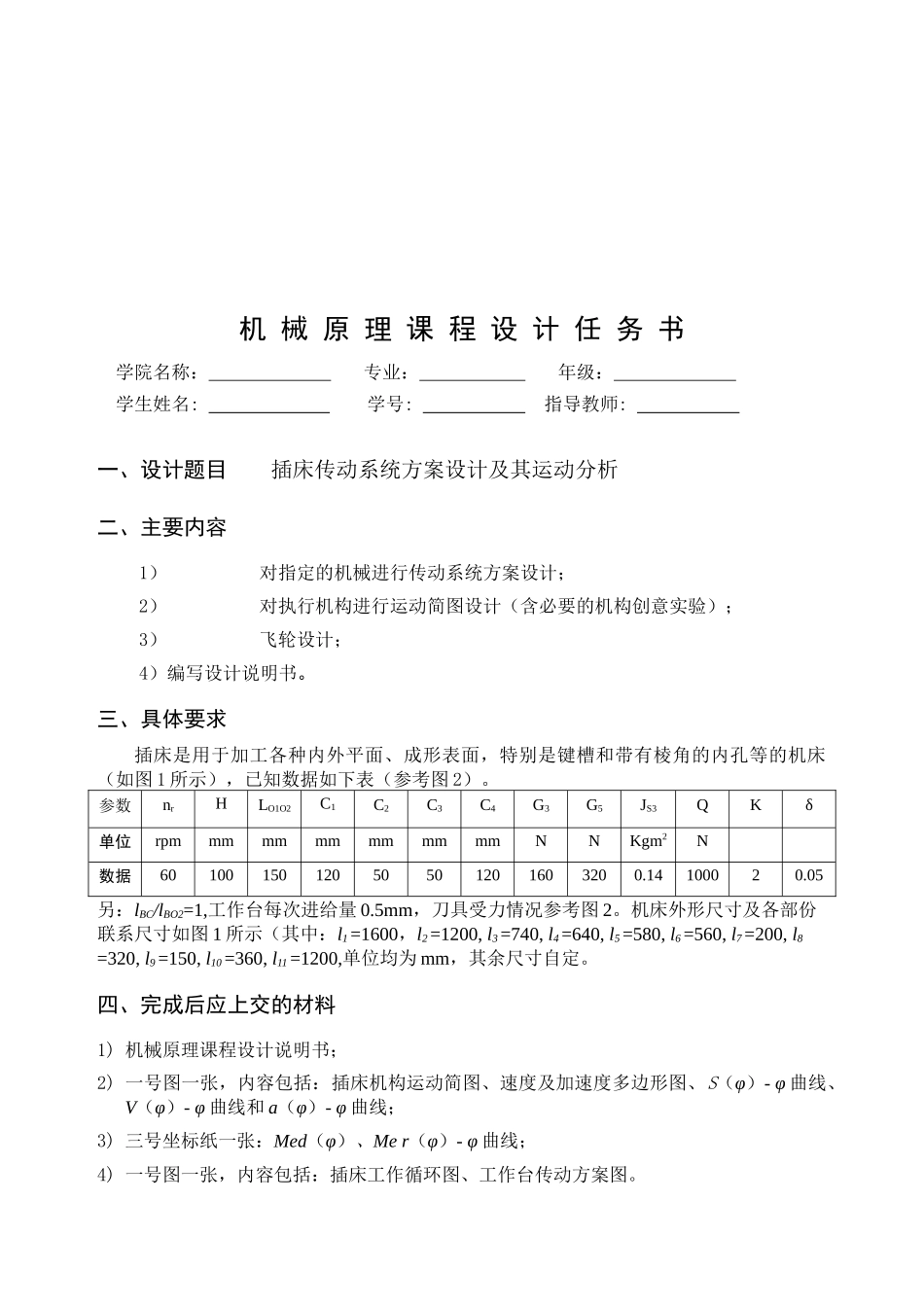

目录第一章 绪论第二章 插床主体机构尺寸综合设计第三章 插床切削主体结构运动分析第四章 重要数据及函数曲线分析第五章 工作台设计方案第六章 总结 第一章 绪论一，设计的题目：插床运动系统方案设计及其运动分析。二，此设计是工科专业在学习《机械原理》后进行的一次较全面的综合设计训练，其目的：1.巩固理论知识，并应用于解决实际工程问题；2.建立机械传动系统方案设计、机构设计与分析概念；3.进行计算、绘图、正确应用设计资料、手册、标准和规范以及使用经验数据的能力训练。三，主要内容：1.确定插床主要尺寸，然后按 1：1 的比例画出图形。对插刀进行运动分析，选取适当比例尺画出不同点速度，加速度矢量图得到不同点的速度，加速度，并对两处位移，作出位移，速度，加速度同转角的图像2.在内容 1 运动分析的基础上作出运动循环图，在运动循环图的指导下，根据设计要求确定工作台进给运动机构传动方案设计（包括上下滑板 1 和 2 进给运动的机构传动方案设计；回转台 3 分度运动的机构传动方案设计；刀具与工作台在运动中的协调性分析；）3.整理和编写说明书一份，对图纸进行详细说明时间安排（1） .第一天明确任务，准备作图工具，并打扫教室。（2）. 第二、三天 在老师的指导下确定构建尺寸，作出机构简图，并进行运动分析，并作出一个周期的位移、速度、加速度随转角变化的图像（3）. 第四、五天 在老师的指导下，完成工作台的机构传动方案设计，并画出传动示意图。（4）. 第六、七、八天自己总结，整理并编写说明书一份机 械 原 理 课 程 设 计 任 务 书学院名称： 专业： 年级： 学生姓名: 学号: 指导教师: 一、设计题目 插床传动系统方案设计及其运动分析二、主要内容 1）对指定的机械进行传动系统方案设计；2）对执行机构进行运动简图设计（含必要的机构创意实验）；3）飞轮设计；4）编写设计说明书。三、具体要求插床是用于加工各种内外平面、成形表面，特别是键槽和带有棱角的内孔等的机床（如图 1 所示），已知数据如下表（参考图 2）。参数nrHLO1O2C1C2C3C4G3G5JS3QKδ单位rpmmmmmmmmmmmmmNNKgm2N数据6010015012050501201603200.14100020.05另：lBC/lBO2=1,工作台每次进给量 0.5mm，刀具受力情况参考图 2。机床外形尺寸及各部份联系尺寸如图 1 所示（其中：l1 =1600，l2 =1200, l3 =740, l4 =640, l5 =580, l6 =560, l7 =200, l8 =320, l9 =150, l10 =36...
