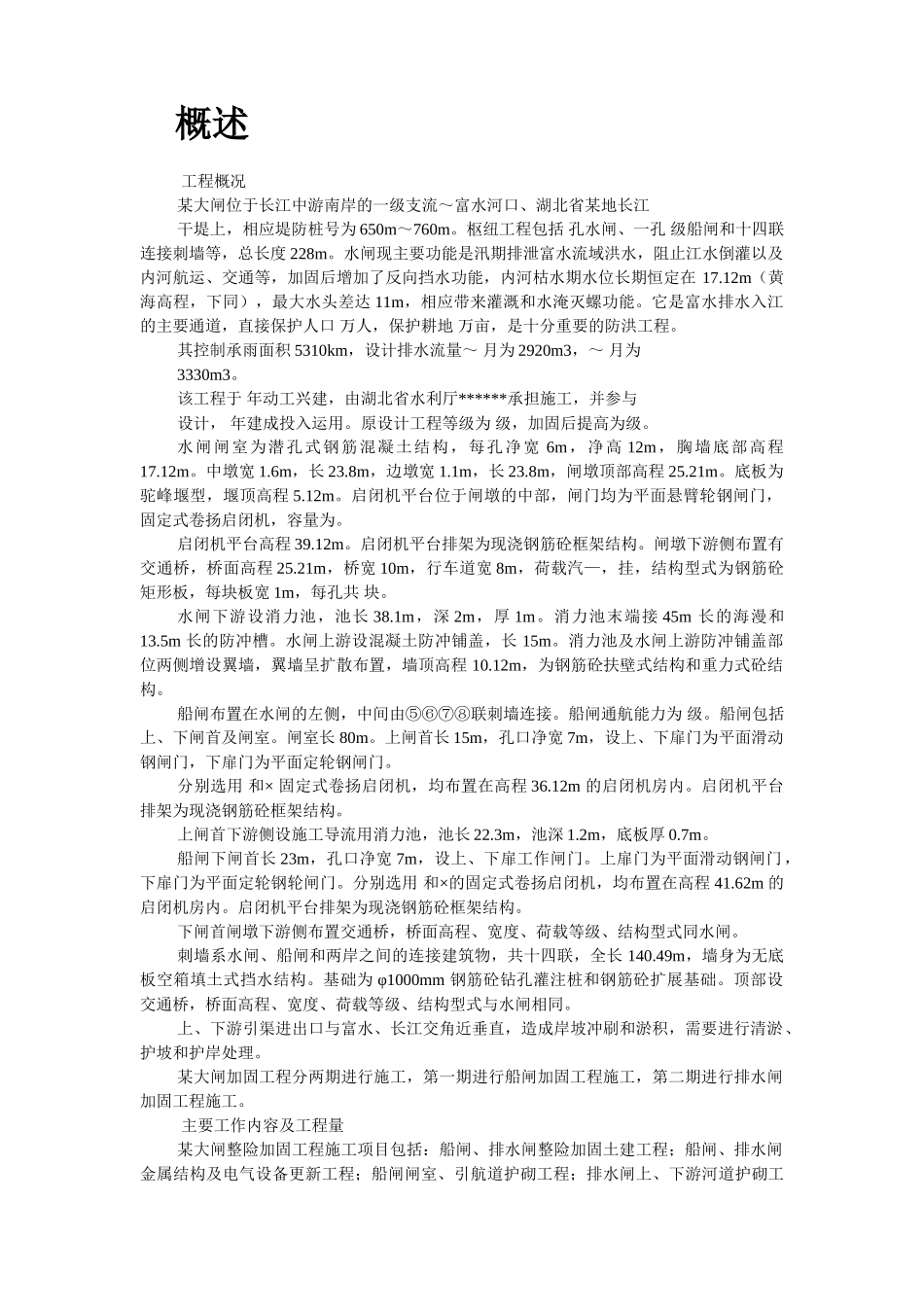

目录概述 工程概况某大闸位于长江中游南岸的一级支流～富水河口、湖北省某地长江干堤上，相应堤防桩号为 650m～760m。枢纽工程包括 孔水闸、一孔 级船闸和十四联连接刺墙等，总长度 228m。水闸现主要功能是汛期排泄富水流域洪水，阻止江水倒灌以及内河航运、交通等，加固后增加了反向挡水功能，内河枯水期水位长期恒定在 17.12m（黄海高程，下同），最大水头差达 11m，相应带来灌溉和水淹灭螺功能。它是富水排水入江的主要通道，直接保护人口 万人，保护耕地 万亩，是十分重要的防洪工程。其控制承雨面积 5310km，设计排水流量～ 月为 2920m3，～ 月为3330m3。该工程于 年动工兴建，由湖北省水利厅******承担施工，并参与设计， 年建成投入运用。原设计工程等级为 级，加固后提高为级。水闸闸室为潜孔式钢筋混凝土结构，每孔净宽 6m，净高 12m，胸墙底部高程17.12m。中墩宽 1.6m，长 23.8m，边墩宽 1.1m，长 23.8m，闸墩顶部高程 25.21m。底板为驼峰堰型，堰顶高程 5.12m。启闭机平台位于闸墩的中部，闸门均为平面悬臂轮钢闸门，固定式卷扬启闭机，容量为。启闭机平台高程 39.12m。启闭机平台排架为现浇钢筋砼框架结构。闸墩下游侧布置有交通桥，桥面高程 25.21m，桥宽 10m，行车道宽 8m，荷载汽—，挂，结构型式为钢筋砼矩形板，每块板宽 1m，每孔共 块。水闸下游设消力池，池长 38.1m，深 2m，厚 1m。消力池末端接 45m 长的海漫和13.5m 长的防冲槽。水闸上游设混凝土防冲铺盖，长 15m。消力池及水闸上游防冲铺盖部位两侧增设翼墙，翼墙呈扩散布置，墙顶高程 10.12m，为钢筋砼扶壁式结构和重力式砼结构。船闸布置在水闸的左侧，中间由⑤⑥⑦⑧联刺墙连接。船闸通航能力为 级。船闸包括上、下闸首及闸室。闸室长 80m。上闸首长 15m，孔口净宽 7m，设上、下扉门为平面滑动钢闸门，下扉门为平面定轮钢闸门。分别选用 和× 固定式卷扬启闭机，均布置在高程 36.12m 的启闭机房内。启闭机平台排架为现浇钢筋砼框架结构。上闸首下游侧设施工导流用消力池，池长 22.3m，池深 1.2m，底板厚 0.7m。船闸下闸首长 23m，孔口净宽 7m，设上、下扉工作闸门。上扉门为平面滑动钢闸门，下扉门为平面定轮钢轮闸门。分别选用 和×的固定式卷扬启闭机，均布置在高程 41.62m 的启闭机房内。启闭机平台排架为现浇钢筋砼框架结构。下闸首闸墩下游侧布置交通桥，桥面高程、宽度、荷载等级、结构型式同水闸。刺墙系...
