机械制造课程设计说明书《变速器换挡叉》VIP专享VIP免费

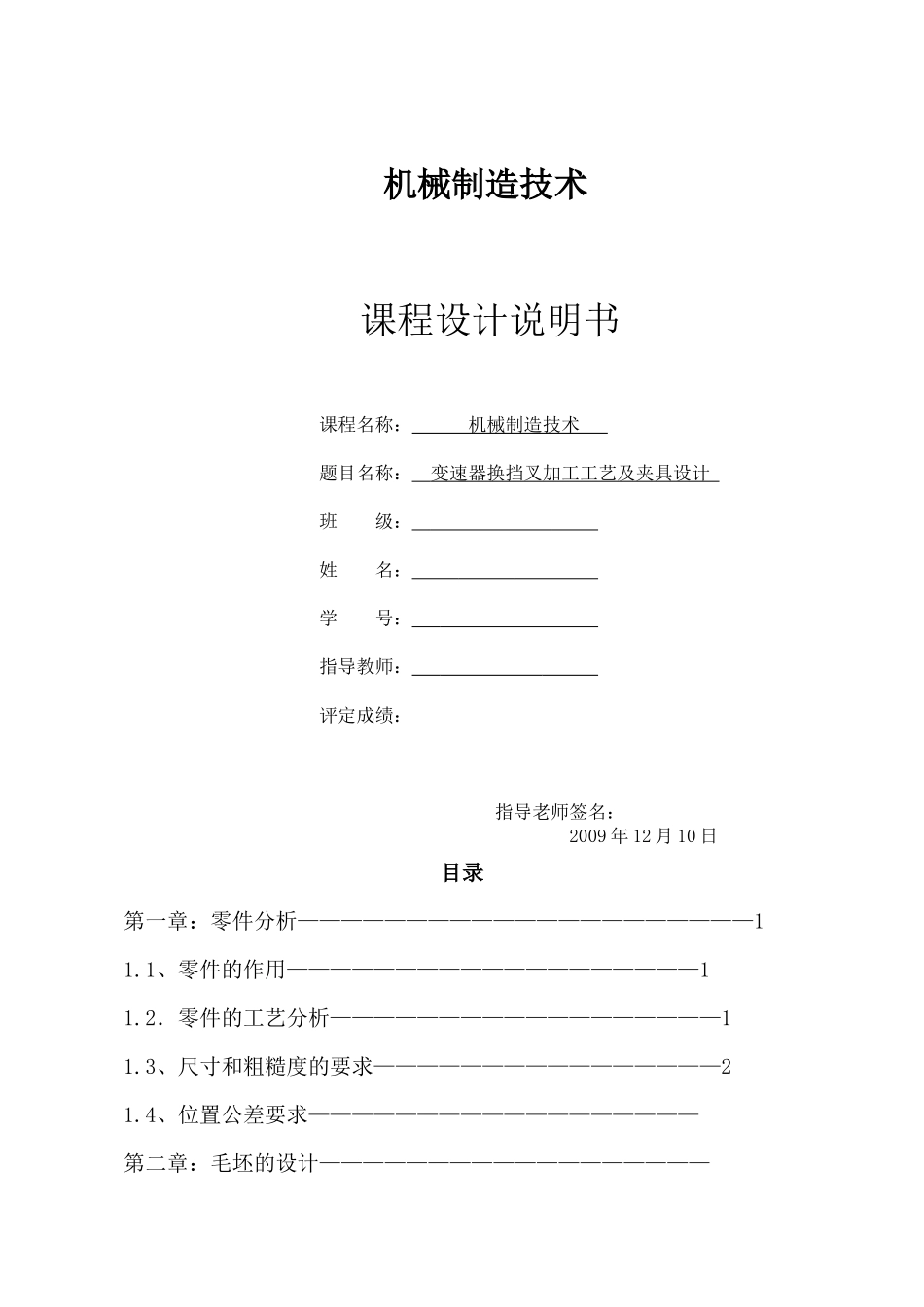

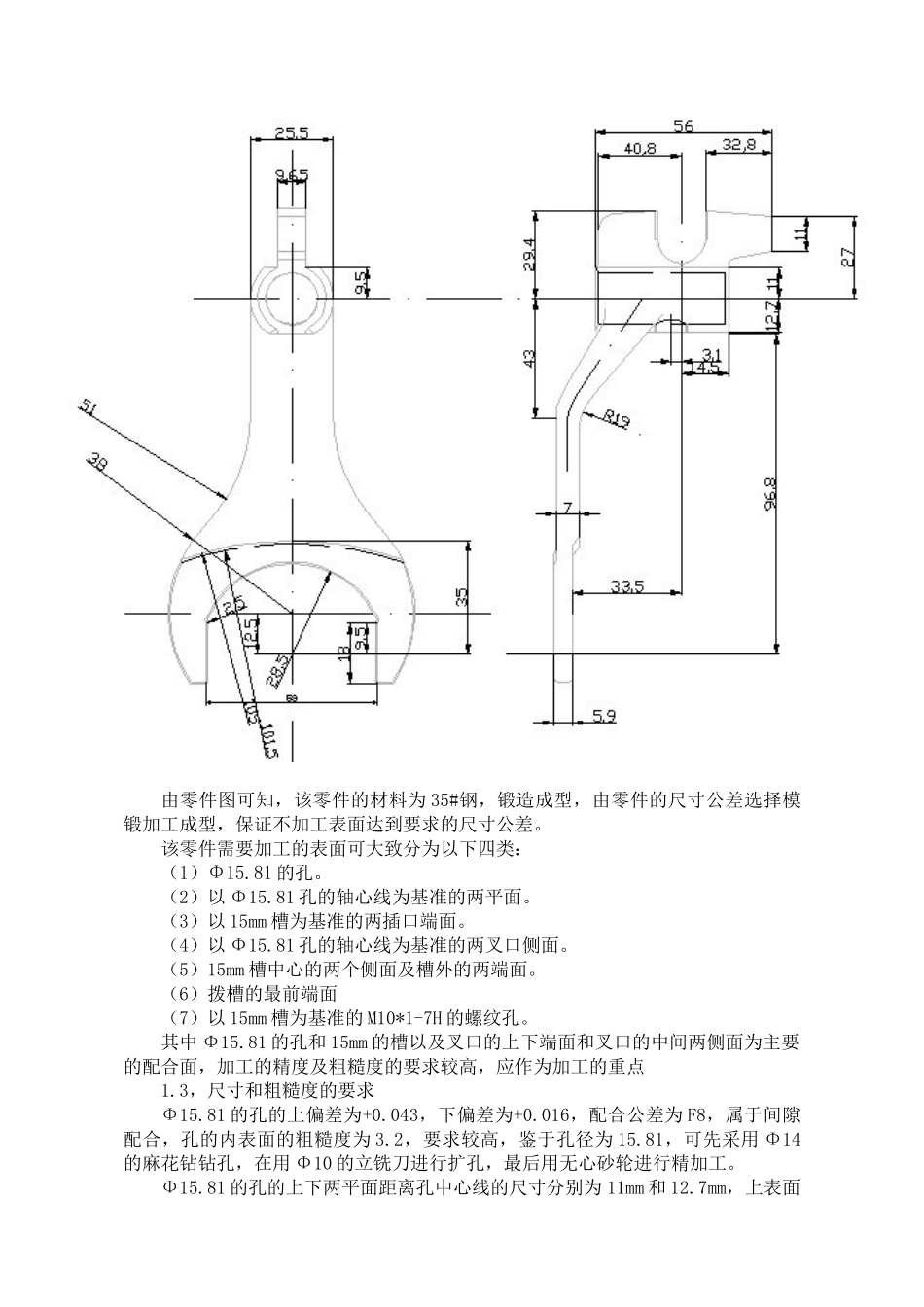

机械制造技术 课程设计说明书课程名称： 机械制造技术 题目名称： 变速器换挡叉加工工艺及夹具设计 班 级： 姓 名： 学 号： 指导教师： 评定成绩： 指导老师签名： 2009 年 12 月 10 日目录第一章：零件分析—————————————————————11.1、零件的作用———————————————————11.2．零件的工艺分析——————————————————11.3、尺寸和粗糙度的要求————————————————21.4、位置公差要求——————————————————第二章：毛坯的设计——————————————————2.1 选择毛坯—————————————————————2.2 确定机加工余量、毛坯尺寸和公差——————————2.3 确定机械加工加工余量———————————————2.4 确定毛坯————————————————————2.5 确定毛坯尺寸公差————————————————2.6 设计毛坯图————————————————————第三章：选择加工方法，拟定工艺路线———————————3.1、基面的选择————————————————————3.2、粗基准的选择———————————————————3.3、精基准的选择———————————————————3.4、制定机械加工工艺路线———————————————第四章：加工设备及道具、夹具、量具的选择———————第五章：确定切削用量—————————————————第六章：基本时间的确定————————————————第七章：夹具设计———————————————————第八章：总结————————————————————— 第一章：零件分析1.1、零件的作用题目所给定的零件是变速器换档叉，如下图所示。它位于传动轴的端部，主要作用是换挡。使变速器获得换档的动力。1.2．零件的工艺分析由零件图可知，该零件的材料为 35#钢，锻造成型，由零件的尺寸公差选择模锻加工成型，保证不加工表面达到要求的尺寸公差。该零件需要加工的表面可大致分为以下四类：（1）Φ15.81 的孔。（2）以 Φ15.81 孔的轴心线为基准的两平面。（3）以 15mm 槽为基准的两插口端面。（4）以 Φ15.81 孔的轴心线为基准的两叉口侧面。（5）15mm 槽中心的两个侧面及槽外的两端面。（6）拨槽的最前端面（7）以 15mm 槽为基准的 M10*1-7H 的螺纹孔。其中 Φ15.81 的孔和 15mm...
