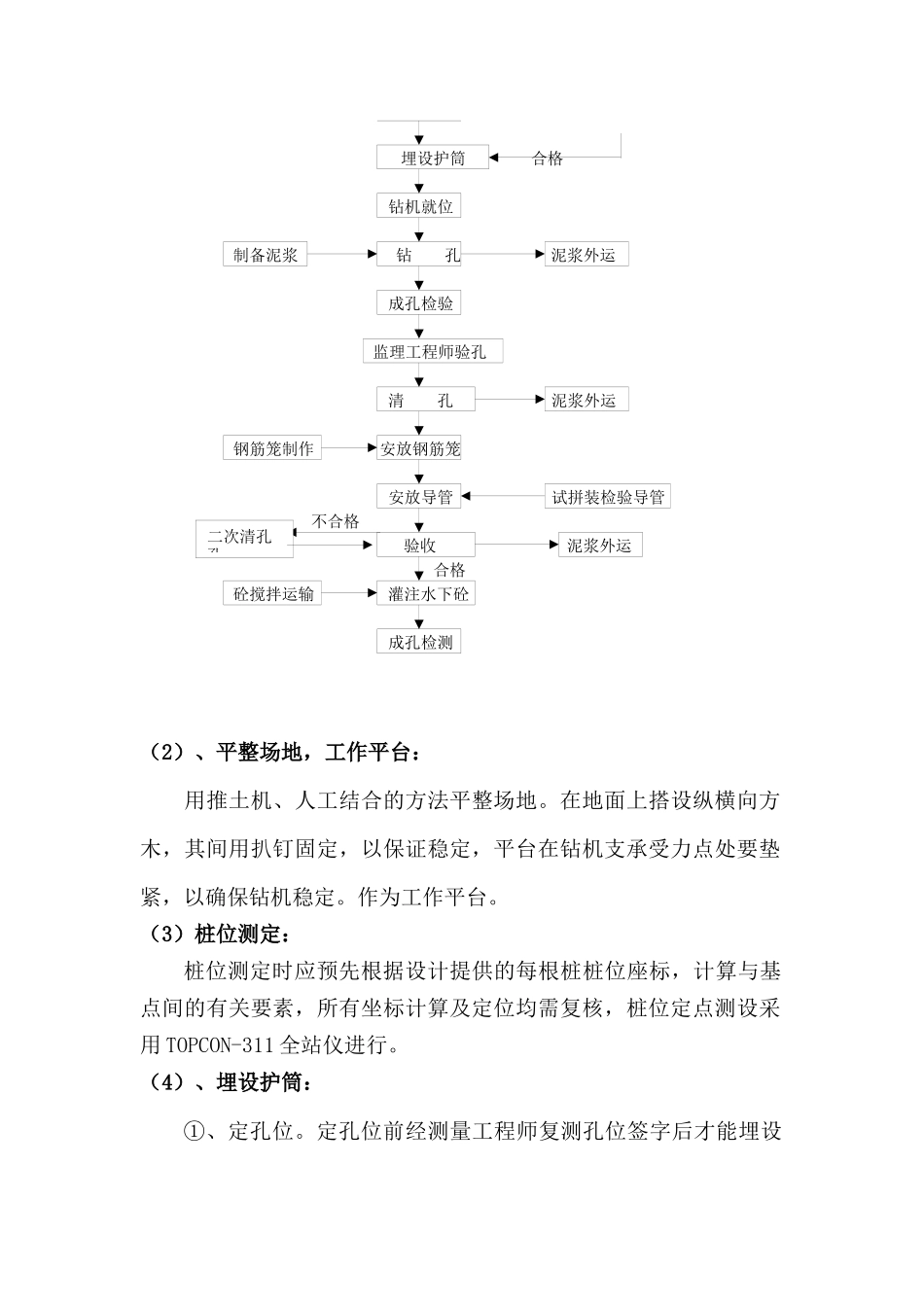

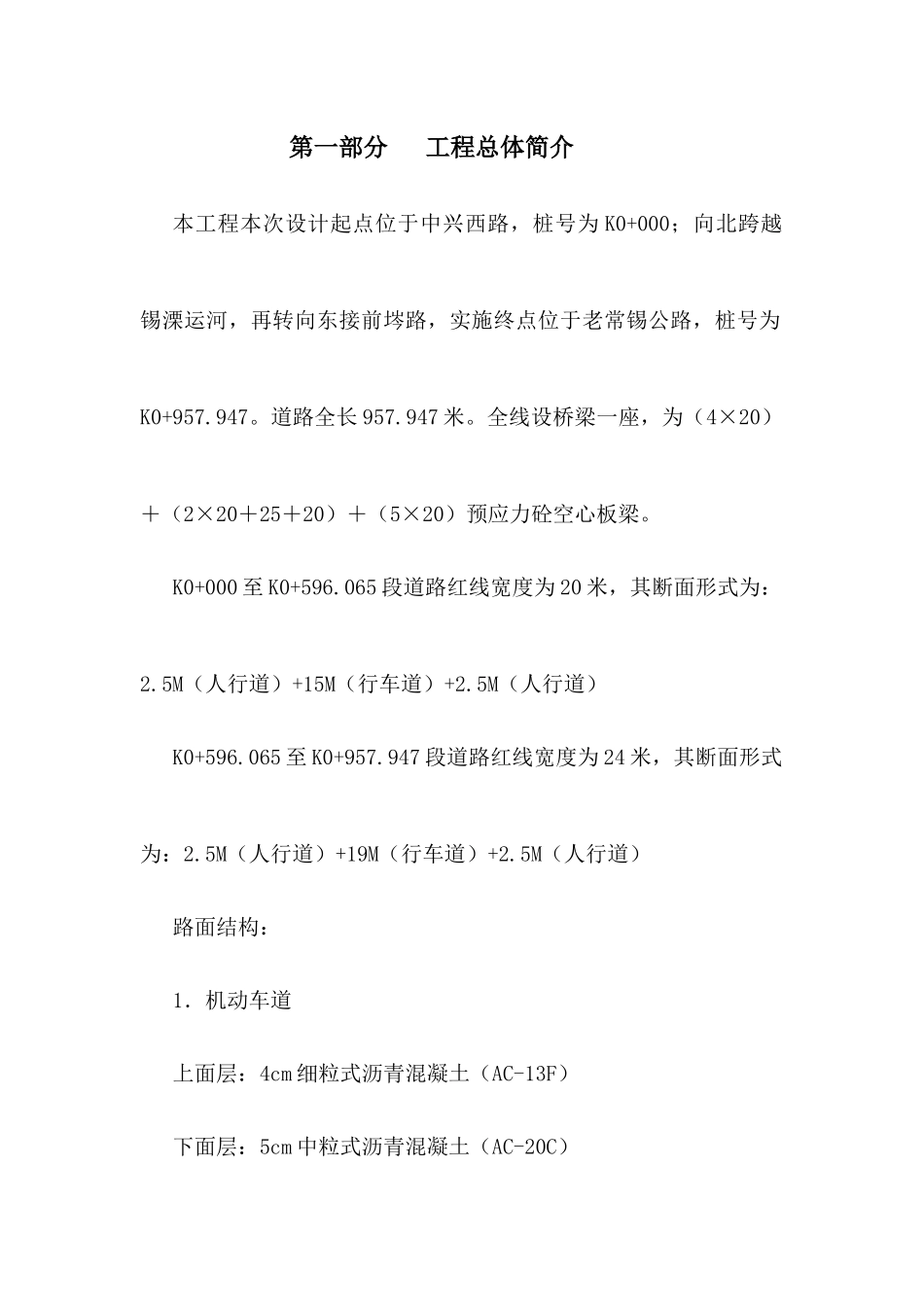

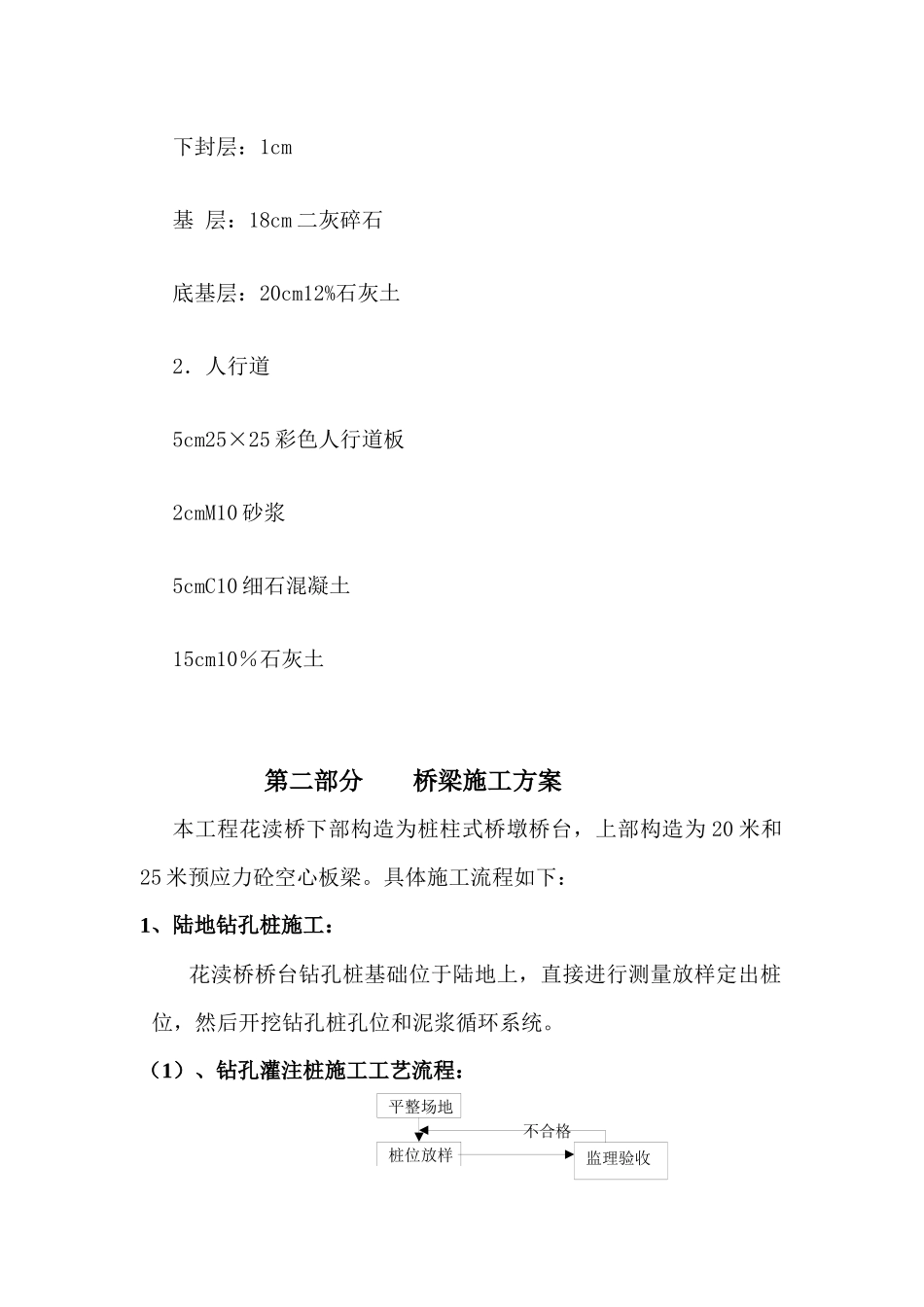

第一部分 工程总体简介本工程本次设计起点位于中兴西路，桩号为 K0+000；向北跨越锡溧运河，再转向东接前埁路，实施终点位于老常锡公路，桩号为K0+957.947。道路全长 957.947 米。全线设桥梁一座，为（4×20）＋（2×20＋25＋20）＋（5×20）预应力砼空心板梁。K0+000 至 K0+596.065 段道路红线宽度为 20 米，其断面形式为：2.5M（人行道）+15M（行车道）+2.5M（人行道）K0+596.065 至 K0+957.947 段道路红线宽度为 24 米，其断面形式为：2.5M（人行道）+19M（行车道）+2.5M（人行道）路面结构：1．机动车道上面层：4cm 细粒式沥青混凝土（AC-13F）下面层：5cm 中粒式沥青混凝土（AC-20C）下封层：1cm基 层：18cm 二灰碎石底基层：20cm12%石灰土2．人行道5cm25×25 彩色人行道板2cmM10 砂浆5cmC10 细石混凝土15cm10％石灰土第二部分 桥梁施工方案本工程花渎桥下部构造为桩柱式桥墩桥台，上部构造为 20 米和25 米预应力砼空心板梁。具体施工流程如下：1、陆地钻孔桩施工：花渎桥桥台钻孔桩基础位于陆地上，直接进行测量放样定出桩位，然后开挖钻孔桩孔位和泥浆循环系统。（1）、钻孔灌注桩施工工艺流程：平整场地 不合格桩位放样 监理验收埋设护筒 合格钻机就位制备泥浆 钻 孔 泥浆外运成孔检验监理工程师验孔清 孔 泥浆外运钢筋笼制作 安放钢筋笼安放导管 试拼装检验导管 不合格验收 泥浆外运 合格砼搅拌运输 灌注水下砼成孔检测（2）、平整场地，工作平台：用推土机、人工结合的方法平整场地。在地面上搭设纵横向方木，其间用扒钉固定，以保证稳定，平台在钻机支承受力点处要垫紧，以确保钻机稳定。作为工作平台。（3）桩位测定：桩位测定时应预先根据设计提供的每根桩桩位座标，计算与基点间的有关要素，所有坐标计算及定位均需复核，桩位定点测设采用 TOPCON-311 全站仪进行。（4）、埋设护筒：①、定孔位。定孔位前经测量工程师复测孔位签字后才能埋设二次清孔孔护筒，护筒由壁厚为 6－8mm 的钢板制作而成，直径比设计桩径大200mm。②、护筒采用挖坑埋设法，护筒底部和四周填粘质土，分层夯实，护筒高度高出地面 0.2m，护筒埋设深度沉入冲刷线以下 1.5m，并在护筒顶部开出水口。钻进过程中要经常检查护筒是否发生偏移和下沉，并要及时处理。保证钻孔和灌注砼的顺利进行。（5）、钻机安装就位： 钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查与维修，如有地面软弱地段...
