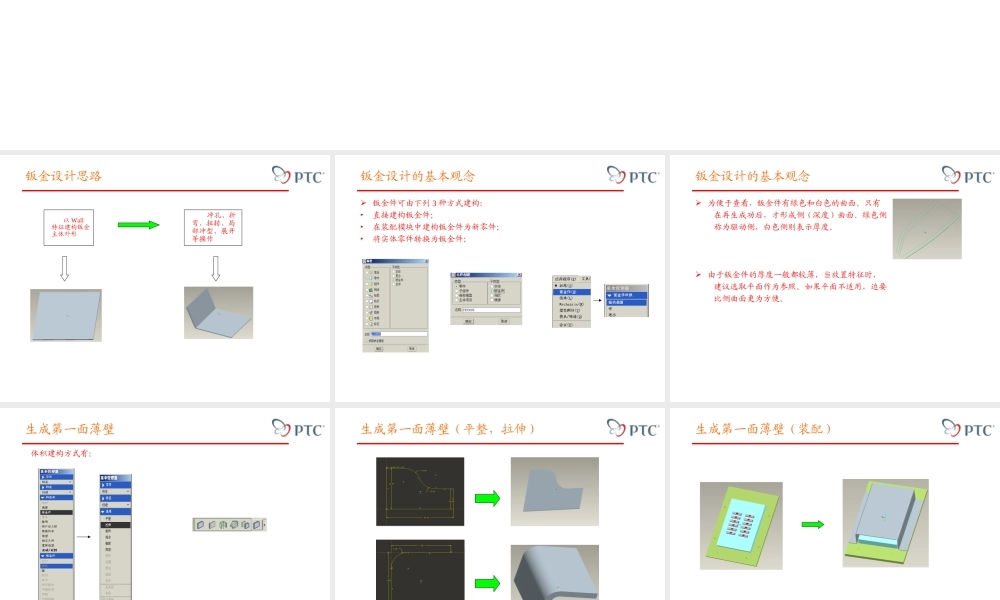

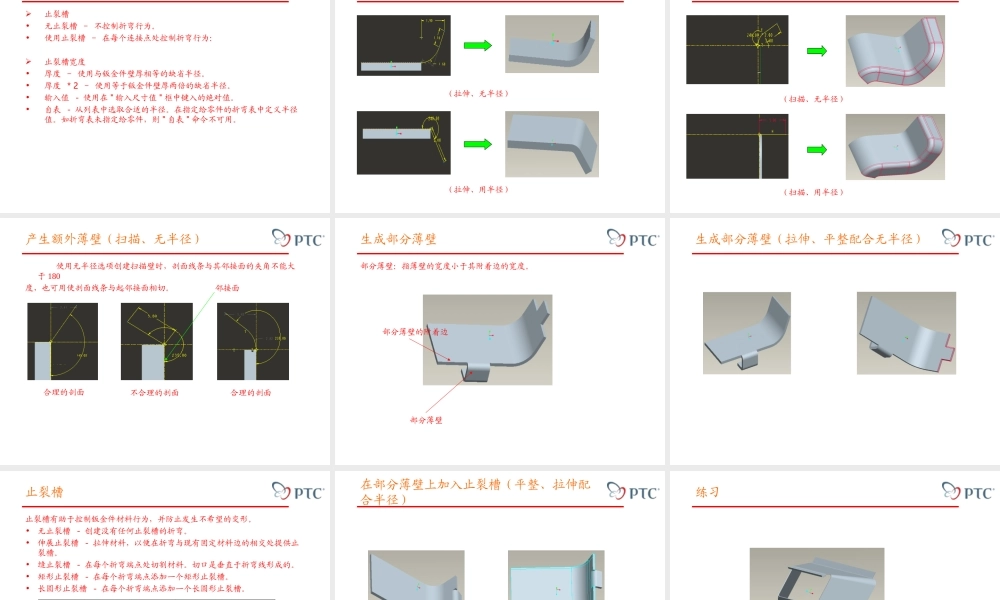

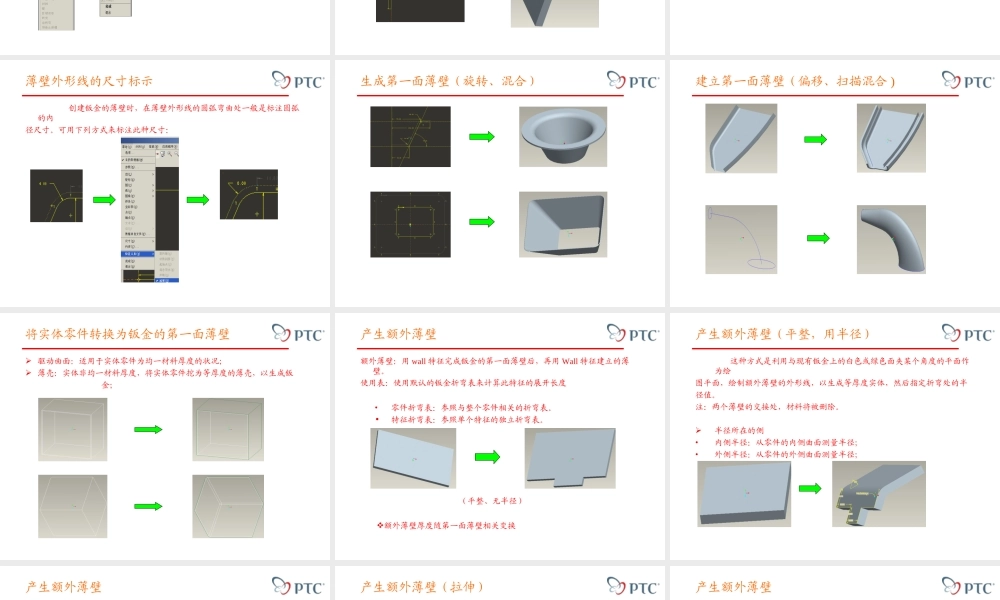

Pro/ENGINEER 培训钣金设计部分钣金设计思路 以 Wall特征建构钣金主体外形 冲孔、折弯、扭转、局部冲型、展开等操作钣金设计的基本观念 钣金件可由下列 3 种方式建构：•直接建构钣金件；•在装配模块中建构钣金件为新零件；•将实体零件转换为钣金件；钣金设计的基本观念 为便于查看，钣金件有绿色和白色的曲面。只有 在再生成功后，才形成侧（深度）曲面。绿色侧 称为驱动侧，白色侧则表示厚度。 由于钣金件的厚度一般都较薄，当放置特征时， 建议选取平面作为参照。如果平面不适用，边要 比侧曲面更为方便。 生成第一面薄壁体积建构方式有：生成第一面薄壁（平整，拉伸）生成第一面薄壁（装配）薄壁外形线的尺寸标示 创建钣金的薄壁时，在薄壁外形线的圆弧弯曲处一般是标注圆弧的内径尺寸。可用下列方式来标注此种尺寸：生成第一面薄壁（旋转、混合）建立第一面薄壁（偏移、扫描混合 )将实体零件转换为钣金的第一面薄壁 驱动曲面：适用于实体零件为均一材料厚度的状况； 薄壳：实体非均一材料厚度，将实体零件挖为等厚度的薄壳，以生成钣 金；产生额外薄壁额外薄壁：用 wall 特征完成钣金的第一面薄壁后，再用 Wall 特征建立的薄壁。使用表：使用默认的钣金折弯表来计算此特征的展开长度•零件折弯表：参照与整个零件相关的折弯表。•特征折弯表：参照单个特征的独立折弯表。（平整、无半径）额外薄壁厚度随第一面薄壁相关变换产生额外薄壁（平整，用半径） 这种方式是利用与现有钣金上的白色或绿色面夹某个角度的平面作为绘图平面，绘制额外薄壁的外形线，以生成等厚度实体，然后指定折弯处的半径值。注：两个薄壁的交接处，材料将被删除。半径所在的侧•内侧半径：从零件的内侧曲面测量半径；•外侧半径：从零件的外侧曲面测量半径；产生额外薄壁止裂槽•无止裂槽 - 不控制折弯行为。•使用止裂槽 - 在每个连接点处控制折弯行为：止裂槽宽度•厚度 － 使用与钣金件壁厚相等的缺省半径。•厚度 * 2 － 使用等于钣金件壁厚两倍的缺省半径。 •输入值 - 使用在 " 输入尺寸值 " 框中键入的绝对值。 •自表 - 从列表中选取合适的半径。在指定给零件的折弯表中定义半径值。如折弯表未指定给零件，则 " 自表 " 命令不可用。产生额外薄壁（拉伸）（拉伸、无半径）（拉伸、用半径）产生额外薄壁（扫描、无半径）（扫描、用半径）产生额外薄壁（扫描、无半径） 使用无半径选项创建...
