由立体图形到视图VIP免费

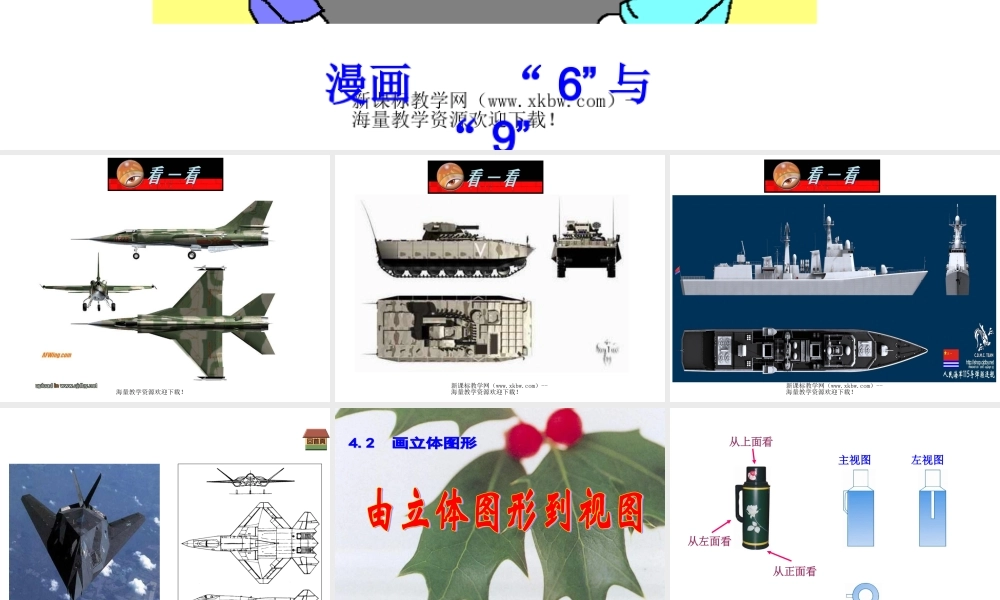

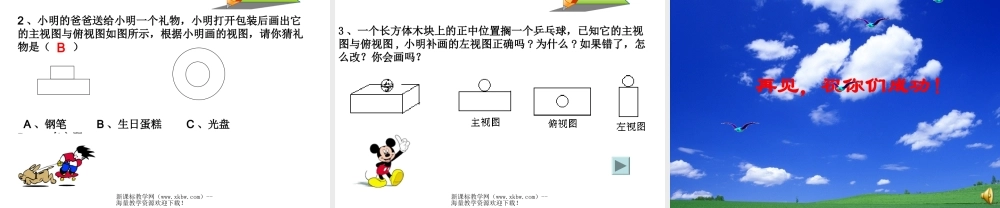

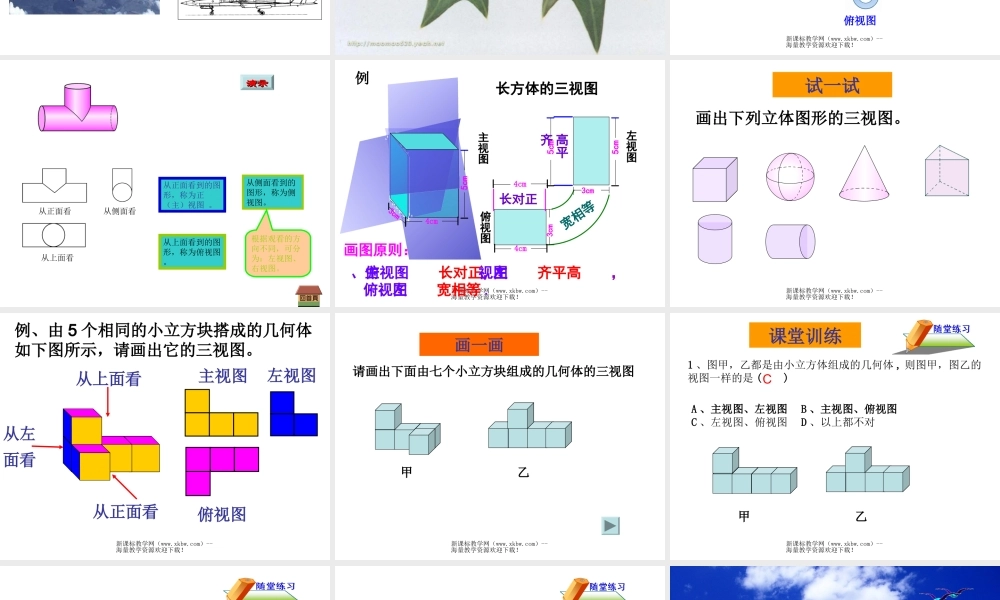

新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！漫画 “ 6” 与“ 9” 他们为什么会出现争执？ 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！看一看看一看 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！看一看看一看 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！看一看看一看 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！从上面看从左面看从正面看主视图俯视图左视图 从正面看从侧面看从上面看从正面看到的图形，称为正（主）视图 。从上面看到的图形，称为俯视图 。从侧面看到的图形，称为侧视图。 根据观看的方向不同，可分为：左视图、右视图。演示演示 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！长方体的三视图主视图主、俯视图长对正，俯视图左视图宽相等高平齐长对正4cm4cm5cm5cm3cm3cm4cm5cm3cm画图原则：主、左视图高平齐，俯、左视图宽相等 .例 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！画出下列立体图形的三视图。试一试 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！从上面看从左面看从正面看主视图左视图俯视图例、由 5 个相同的小立方块搭成的几何体如下图所示，请画出它的三视图。 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！请画出下面由七个小立方块组成的几何体的三视图甲乙画一画 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！1 、图甲，乙都是由小立方体组成的几何体 , 则图甲，图乙的视图一样的是 ( )A 、主视图、左视图 B 、主视图、俯视图 C 、左视图、俯视图D 、以上都不对C课堂训练甲乙 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！2 、小明的爸爸送给小明一个礼物，小明打开包装后画出它的主视图与俯视图如图所示，根据小明画的视图，请你猜礼物是（ ） A 、钢笔 B 、生日蛋糕 C 、光盘 D 、一套衣服B 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！3 、一个长方体木块上的正中位置搁一个乒乓球，已知它的主视图与俯视图 , 小明补画的左视图正确吗 ? 为什么 ? 如果错了，怎么改？你会画吗？ 新课标教学网（www.xkbw.com）--海量教学资源欢迎下载！再见，祝你们成功！
