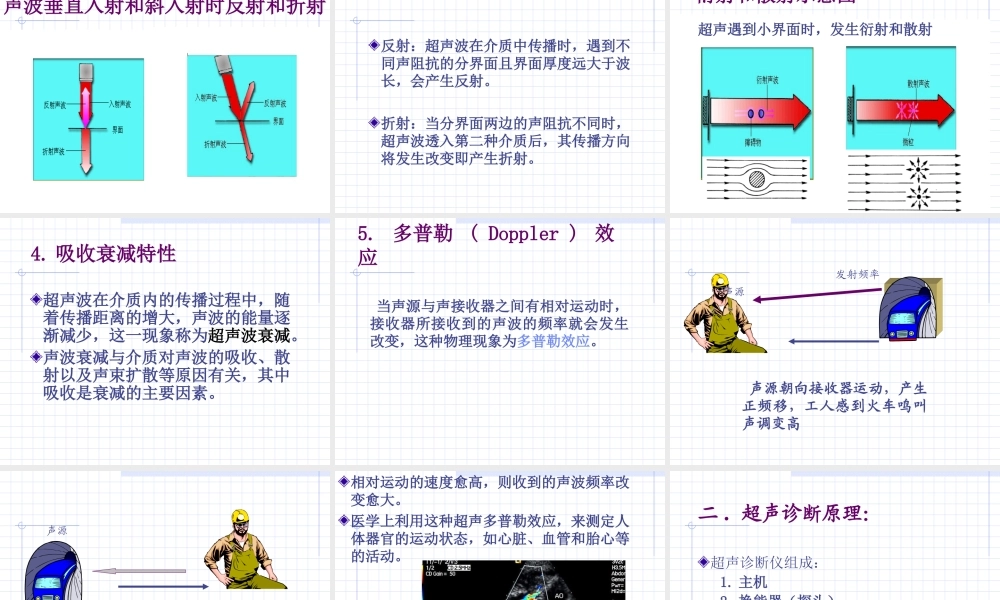

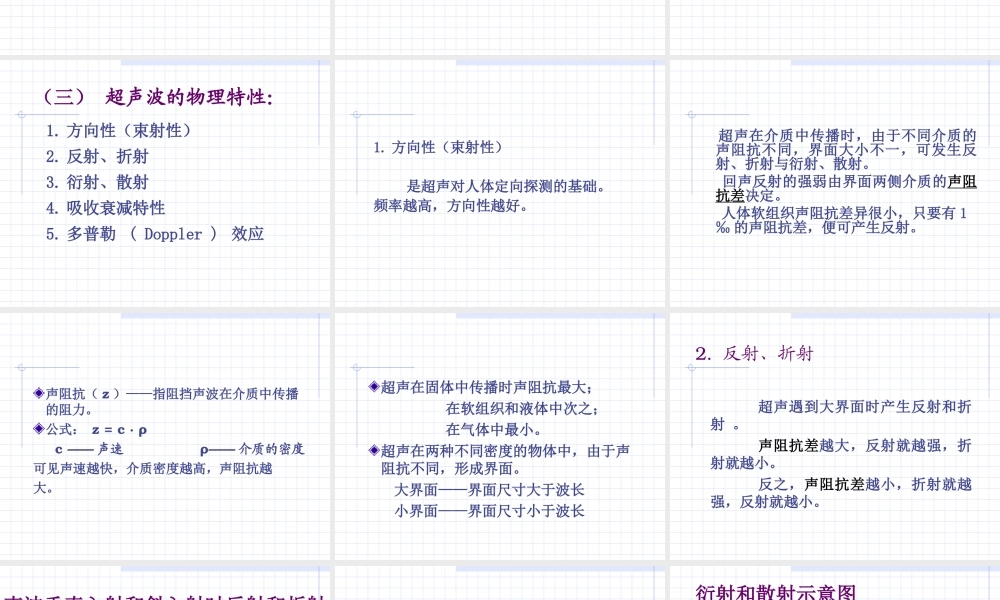

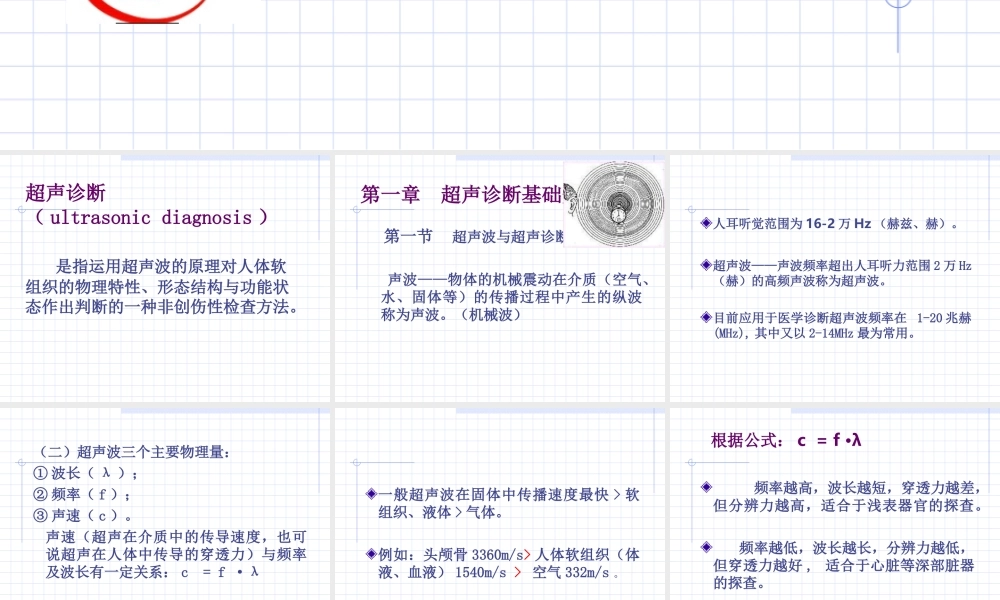

超声诊断广东省中医院影像教研室 超声诊断（ ultrasonic diagnosis ） 是指运用超声波的原理对人体软组织的物理特性、形态结构与功能状态作出判断的一种非创伤性检查方法。 第一章 超声诊断基础知识 第一节 超声波与超声诊断原理 声波——物体的机械震动在介质（空气、水、固体等）的传播过程中产生的纵波称为声波。（机械波） 人耳听觉范围为 16-2 万 Hz （赫兹、赫）。超声波——声波频率超出人耳听力范围 2 万 Hz（赫）的高频声波称为超声波。目前应用于医学诊断超声波频率在 1-20 兆赫(MHz), 其中又以 2-14MHz 最为常用。 （二）超声波三个主要物理量：① 波长（ λ ）； ② 频率（ f ）；③ 声速（ c ）。 声速（超声在介质中的传导速度，也可说超声在人体中传导的穿透力）与频率及波长有一定关系： c = f ·λ 一般超声波在固体中传播速度最快 > 软组织、液体 > 气体。例如：头颅骨 3360m/s> 人体软组织（体液、血液） 1540m/s > 空气 332m/s 。 频率越高，波长越短，穿透力越差，但分辨力越高，适合于浅表器官的探查。 频率越低，波长越长，分辨力越低，但穿透力越好 , 适合于心脏等深部脏器的探查。 根据公式： c = f ·λ 1. 方向性（束射性） 2. 反射、折射3. 衍射、散射 4. 吸收衰减特性5. 多普勒 ( Doppler ) 效应（三） 超声波的物理特性： 1. 方向性（束射性） 是超声对人体定向探测的基础。频率越高，方向性越好。 超声在介质中传播时，由于不同介质的声阻抗不同，界面大小不一，可发生反射、折射与衍射、散射。 回声反射的强弱由界面两侧介质的声阻抗差决定。 人体软组织声阻抗差异很小，只要有 1‰ 的声阻抗差，便可产生反射。 声阻抗（ z ）——指阻挡声波在介质中传播的阻力。公式： z = c · ρ c —— 声速 ρ—— 介质的密度可见声速越快，介质密度越高，声阻抗越大。 超声在固体中传播时声阻抗最大； 在软组织和液体中次之； 在气体中最小。超声在两种不同密度的物体中，由于声阻抗不同，形成界面。 大界面——界面尺寸大于波长 小界面——界面尺寸小于波长 2. 反射、折射 超声遇到大界面时产生反射和折射 。 声阻抗差越大，反射就越强，折射就越小。 反之，声阻抗差越小，折射就越强，反射就越小。 声波垂直入射和斜入射时反射和折射 反射：超声波在介质中传播时，遇到不同声阻抗的分界面且界面厚度远大于波...
