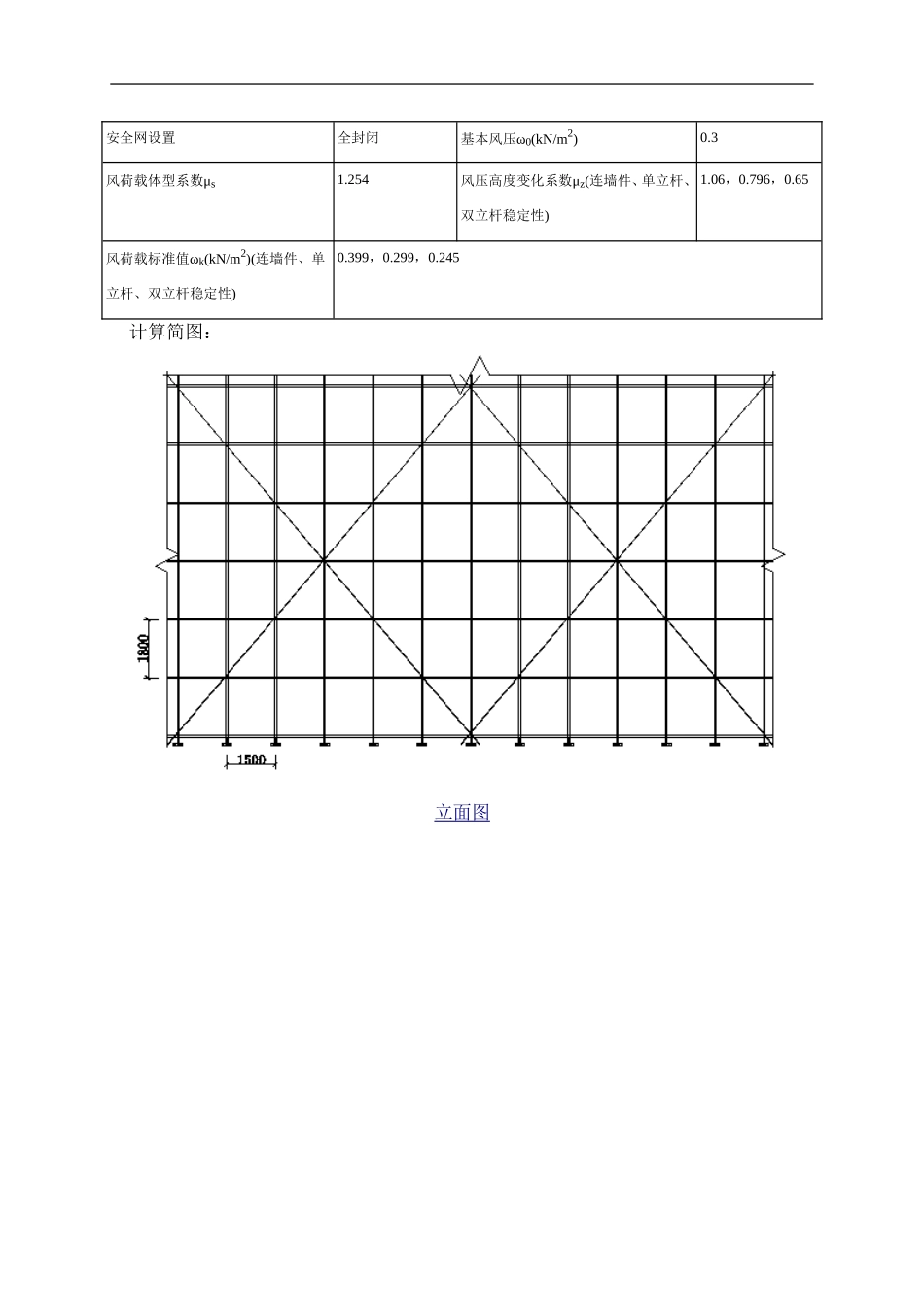

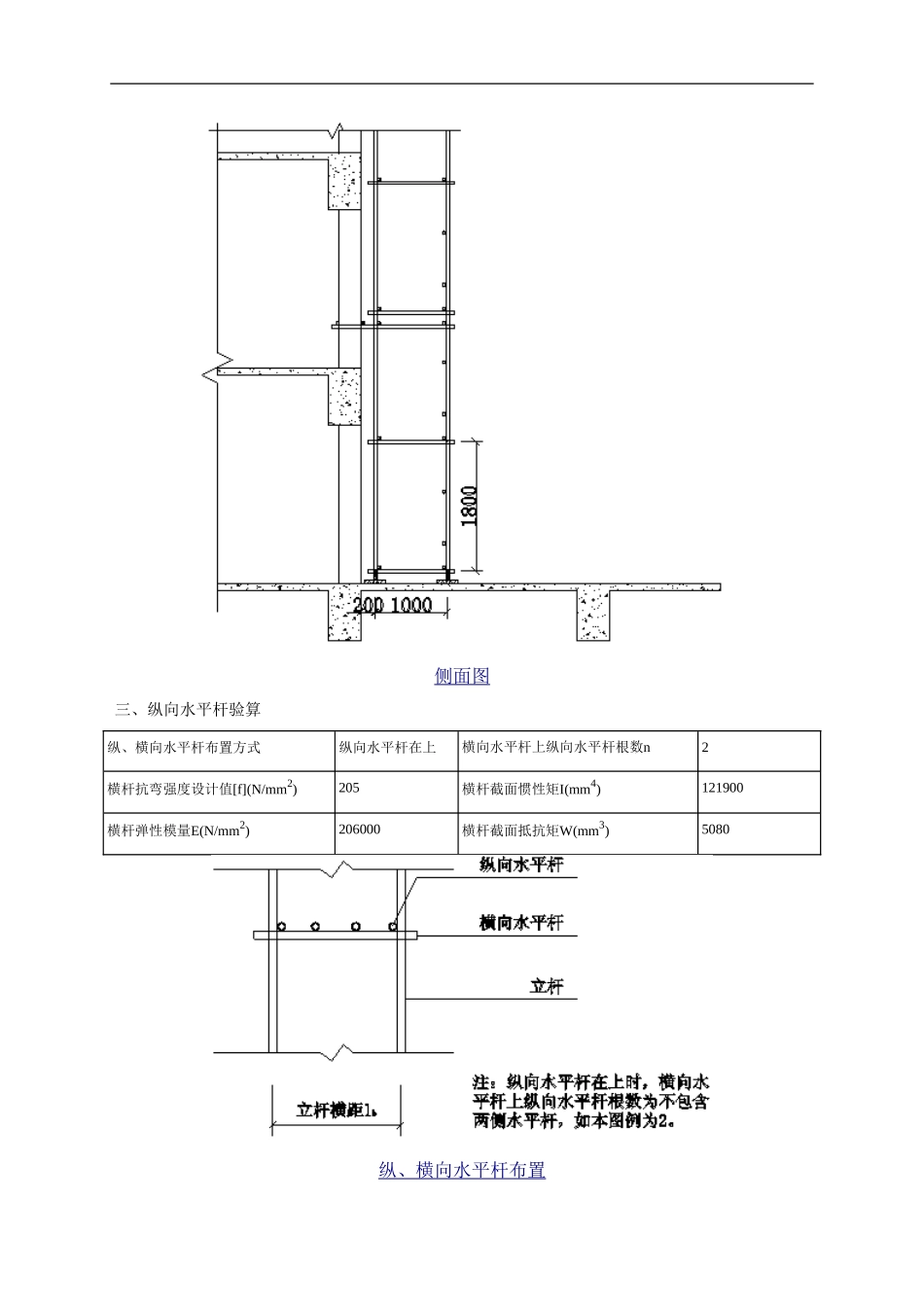

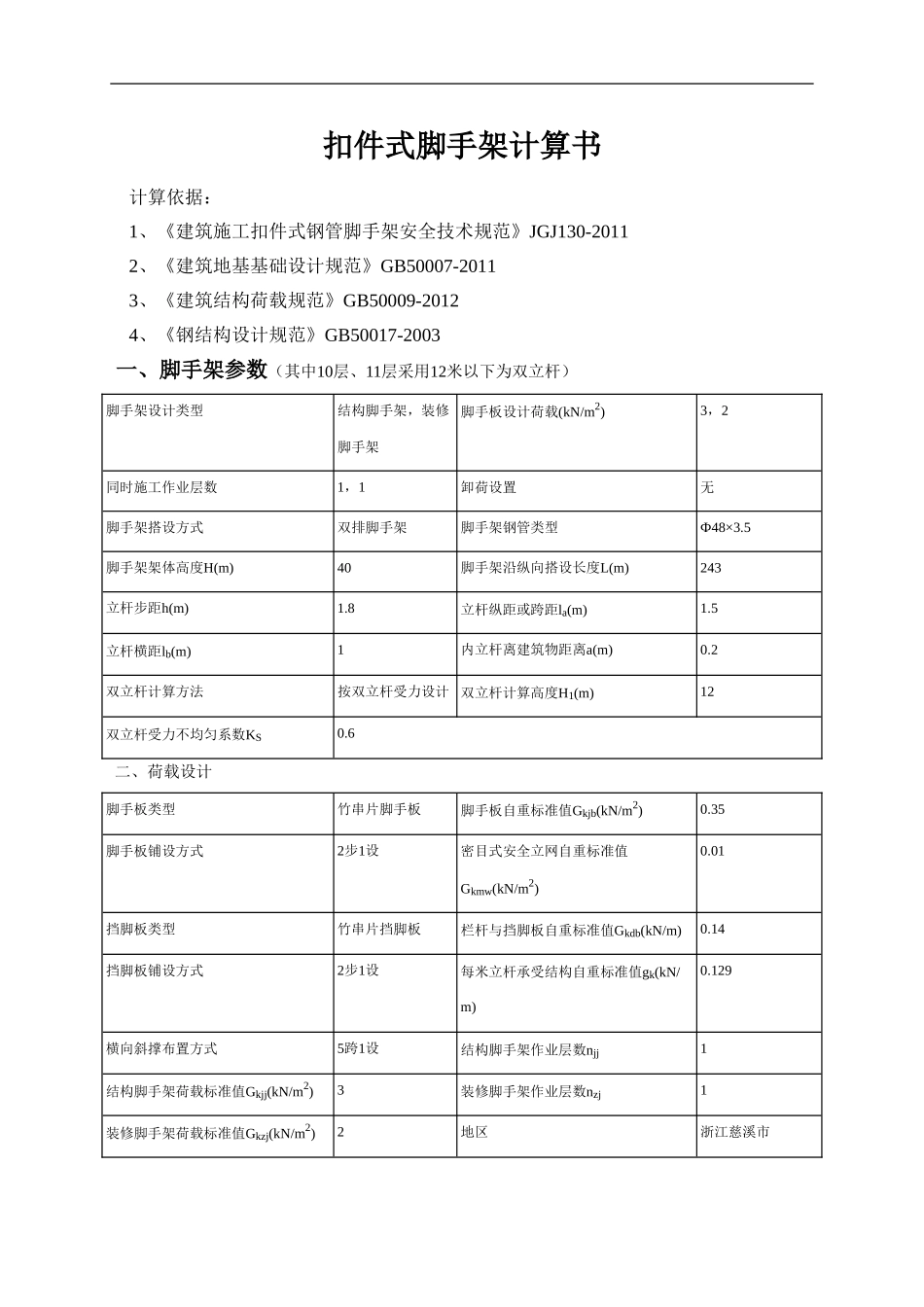

扣件式脚手架计算书 计算依据： 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑地基基础设计规范》GB50007-2011 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 一、脚手架参数（其中10层、11层采用12米以下为双立杆）脚手架设计类型结构脚手架，装修脚手架脚手板设计荷载(kN/m2)3，2同时施工作业层数1，1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3.5脚手架架体高度H(m)40脚手架沿纵向搭设长度L(m)243立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)1内立杆离建筑物距离a(m)0.2双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)12双立杆受力不均匀系数KS0.6 二、荷载设计脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.14挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式5跨1设结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区浙江慈溪市安全网设置全封闭基本风压ω0(kN/m2)0.3风荷载体型系数μs1.254风压高度变化系数μz(连墙件、单立杆、双立杆稳定性)1.06，0.796，0.65风荷载标准值ωk(kN/m2)(连墙件、单立杆、双立杆稳定性)0.399，0.299，0.245 计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)121900横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)5080纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.038+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.038+0.35×1/(2+1))+1.4×3×1/(2+1)=1.586kN/m 正常使用极限状态 q'=(0.038+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.038+0.35×1/(2+1))+3×1/(2+1)=1.155kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.1×1.586×1.52=0.357kN·m σ=Mmax/W=0.357×106/5080=70.25N/mm2≤[f]=205N/mm2 满足要求！ 2、挠度验算 νmax=0.677q'la4/(100EI)=0.677×1.155×15004/(100×206000×121900)=1.576mm νmax＝1.576mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×1.586×1.5=2.617...
