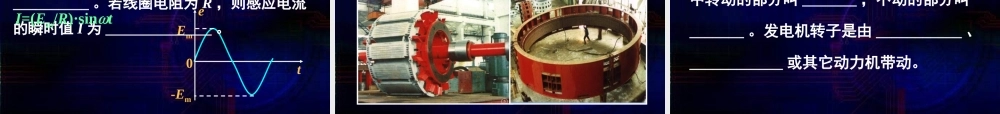

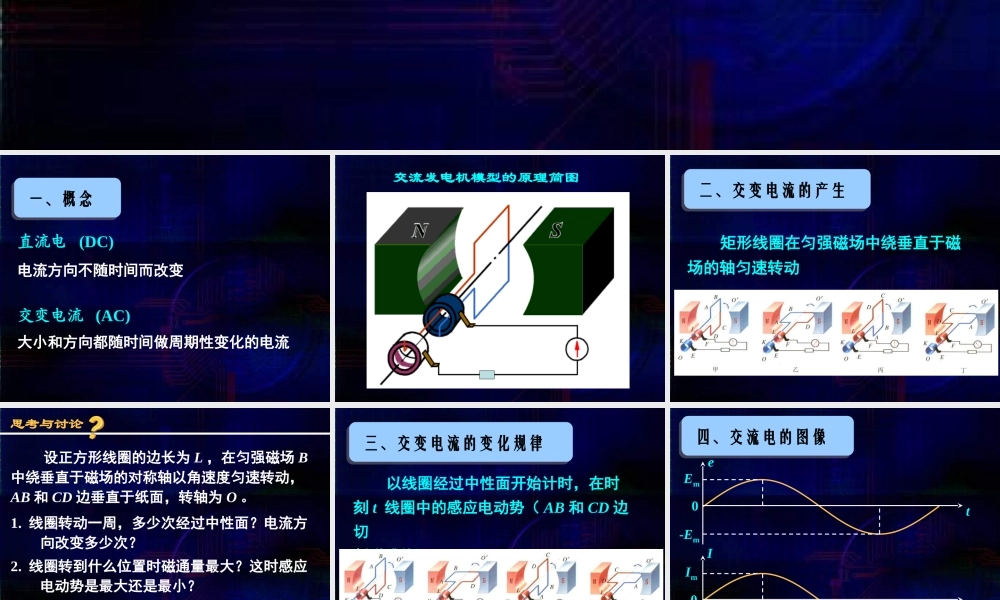

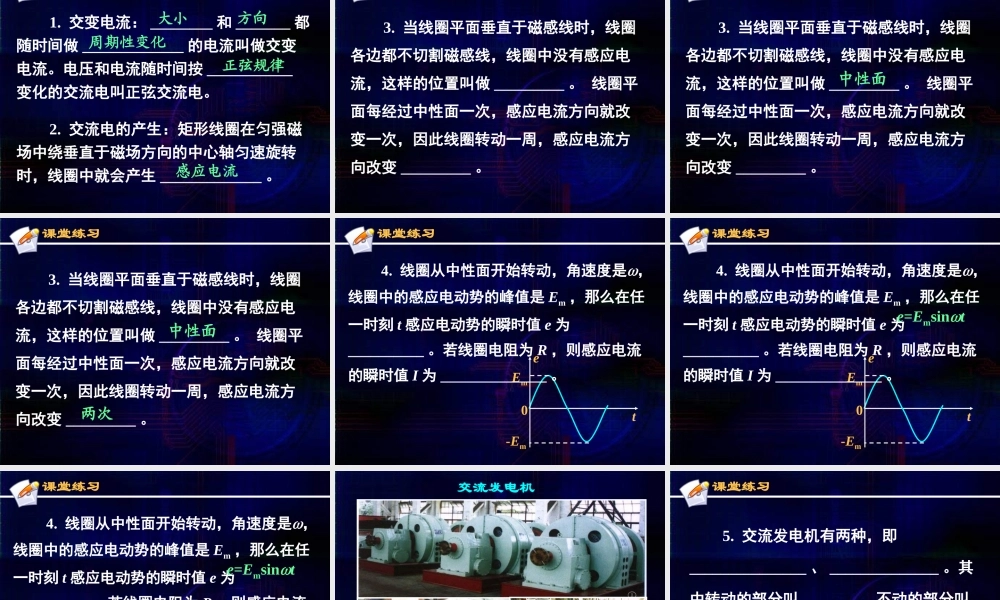

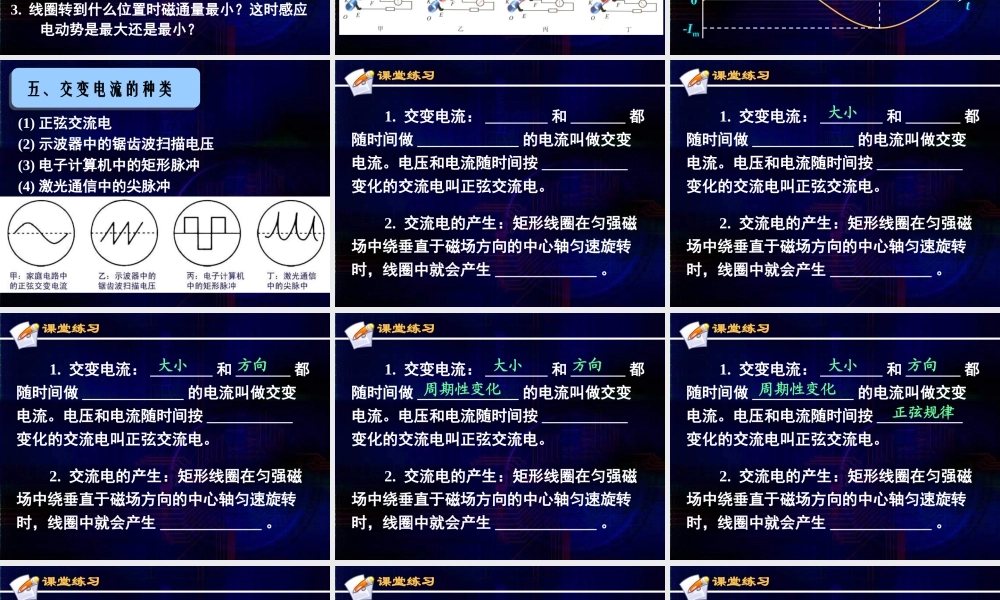

直流电 (DC)电流方向不随时间而改变交变电流 (AC)大小和方向都随时间做周期性变化的电流一、概念交流发电机模型的原理简图矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动二、交变电流的产生设正方形线圈的边长为 L ，在匀强磁场 B中绕垂直于磁场的对称轴以角速度匀速转动，AB 和 CD 边垂直于纸面，转轴为 O 。1. 线圈转动一周，多少次经过中性面？电流方 向改变多少次？2. 线圈转到什么位置时磁通量最大？这时感应 电动势是最大还是最小？3. 线圈转到什么位置时磁通量最小？这时感应 电动势是最大还是最小？思考与讨论以线圈经过中性面开始计时，在时刻 t 线圈中的感应电动势（ AB 和 CD 边切割磁感线）三、交变电流的变化规律et0Em-EmIt0Im-Im四、交流电的图像(1) 正弦交流电(2) 示波器中的锯齿波扫描电压(3) 电子计算机中的矩形脉冲(4) 激光通信中的尖脉冲五、交变电流的种类1. 交变电流： ________ 和 _______ 都随时间做 _____________ 的电流叫做交变电流。电压和电流随时间按 ___________变化的交流电叫正弦交流电。2. 交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴匀速旋转时，线圈中就会产生 _____________ 。课堂练习1. 交变电流： ________ 和 _______ 都随时间做 _____________ 的电流叫做交变电流。电压和电流随时间按 ___________变化的交流电叫正弦交流电。2. 交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴匀速旋转时，线圈中就会产生 _____________ 。大小课堂练习1. 交变电流： ________ 和 _______ 都随时间做 _____________ 的电流叫做交变电流。电压和电流随时间按 ___________变化的交流电叫正弦交流电。2. 交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴匀速旋转时，线圈中就会产生 _____________ 。大小方向课堂练习1. 交变电流： ________ 和 _______ 都随时间做 _____________ 的电流叫做交变电流。电压和电流随时间按 ___________变化的交流电叫正弦交流电。2. 交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴匀速旋转时，线圈中就会产生 _____________ 。大小方向周期性变化课堂练习1. 交变电流： ________ 和 _______ 都随时间做 _____________ 的电流叫做交变电流。电压和电流随时间按 ___________变化的交流电叫正弦交流电。2. 交流电的产生：矩形线圈在匀强磁场中绕垂直...
